网络单片机PIC18F97J60的开发与应用
发布时间：2010-5-24 15:25
发布者：李宽
关键词：
PIC18F97J60 , 网络单片机
|
Microchip公司生产的PICl8F97J60单片机将PIC18系列高端8位单片机与完整的以太网控制器集成在一起，并且包括了MAC、PHY和 RAM收发缓冲器。利用这一64或100引脚封装的系列器件享有的完善网络连接功能，可以实现成本低、简单易用的以太网应用方案。此外，利用 Microchip公司免费提供的TCP／IP软件栈，能够大大缩短开发时间。 1 PICl8F97J60网络单片机 1．1 网络特性 PICl8F97J60系列器件具有嵌入式以太网控制器模块。这是一个完整的连接解决方案，完全实现了介质访问控制(Media Access Control，MAC)和物理层收发器(Physical Layer Transcei、ver，PHY)模块，只需使用2个脉冲变压器和一些无源元件就可以将单片机直接与以太网相连。以太网模块符合IEEE 802．3中所有关于双绞线网络10Base—T连接的规定。它在内部实现了一些数据包过滤机制，用于限制传入的数据包。它提供了一个用于实现快速数据吞吐的内置DMA模块，以及硬件IP校验和计算；另外还提供了2个用于指示链路和网络活动的LED输出。以太网模块包含以下5个主要功能模块： ①PHY收发器模块——对传输双绞线接口上的模拟数据进行编码和解码，并通过网络发送和接收； ②MAC模块——实现了符合IEEE 802．3规范的MAC逻辑，并提供了用于控制PHY的MIIM(Media In—dependent Interface Management)； ③独立的8 KB RAM缓冲区——用于存储已经接收和将要发送的数据包； ④判优器——在单片机内核、DMA、发送和接收模块发出请求时，控制对RAM缓冲区的访问； ⑤寄存器接口——用作以太网模块和单片机特殊功能寄存器(SFR)之间命令和内部状态信号的译码器。 1．2 应用实例 图1表明，基于互联网的远程控制系统是由连接互联网的主PC机和监测装置构成的。其中，监测装置代表某个接入网络的嵌入式系统，它既可以是工控应用中的温度、压力及流量等监控设备，也可以是家庭应用中的网络家电等。网络单片机为该监测装置的核心，其不仅可以采集和处理温度或流量等传感器数据，还具有嵌入式网关的功能，可以实现监测装置的网络接入。互联网上的主PC机通过Web形式访问监测装置，实现远程监控。

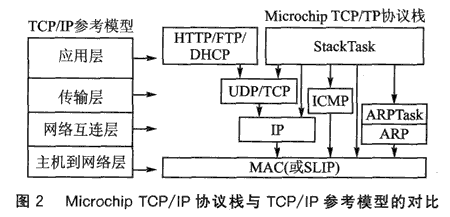

2 开发工具 2．1 PICDEM．net2开发板 PICDEM．net．2开发板除了包含PICl8F97J60核心器件外，与网络接入有关的功能还包括：串行EEPROM提供256 Kb(32 KB)存储空间，可以用来存储网页和一些配置信息；可以通过SPI接口编程；RJ一45(10Base一T)标准连接器，其J1连接到 PICl8F97J60；RJ一1l(6线)标准连接器，用于通信和器件编程或调试的USB连接；串口RS232，可以用来配置芯片的IP和以太网地址，也可以用来下载新的网页到EEPROM等。 此外，开发板还提供了Mirochip公司的独立以太网控制器ENC28J60，用来开发不带以太网控制器的单片机，可通过标准的SPI接口连接。开发板提供的其他设备包括LCD显示器、LED指示灯、按钮开关、温度传感器、用于连接扩展卡的插座或边缘连接器、实验用布线区(面包板)及电源等。 通过PICDEM．net2开发板可以方便地开发各种定制的PICl8F97J60应用系统，经裁剪或扩充，完成应用系统的硬件电路设计。 2．2 在线调试器MPLAB ICD2 选择MPLAB ICD2作为在线调试器和烧写器。Microchip公司提供的在线调试器MPIAB ICD2是一款功能强大而成本低的运行时开发工具，通过RS232或高速USB接口与主PC机相连。与ICE相比，其仿真功能有一些限制，但有如下突出的优点：在产品量产后，只要保留6芯插针，就可直接与ICD2相连；ICD2可以在目标应用中对固件再编程，而不需要其他在线烧写器设备。通信方式使用默认的USB接口方式。为了避免目标板负载过重对ICD2带来损害，应采用目标板独立供电。 2．3 Microchip TCP／IP协议栈 Microchip公司提供免费的TCP／IP软件栈，为应用开发提供了便利。Microchip TCP／IP协议栈是一套程序，它服务于标准的、基于TCP／IP的应用程序，或者应用在定制的、基于TCP／IP的应用程序中。本应用系统使用的是该协议栈的4．02版本。 类似于TCP／IP参考模型，Microchip TCP／IP协议栈将TCP／IP协议栈分为多层，如图2所示。每层的实现代码驻留在一个独立的源文件中，而服务和应用程序编程接口(API)是通过头文件或包含文件定义的。与TCP／IP参考模型不同的是，Microchip TCP／IP协议栈中的许多层可以直接访问在它下面的一层或多层。关于一个层是否绕过相邻模块来获得所需的服务，主要根据开销的大小，以及服务是否需要智能处理后才能传递到下一层来决定。与传统TCP／IP协议栈实现方法的不同之处是添加了2个新模块：StackTask和ARPTask。 Stackrrask管理协议栈及其所有模块的操作，而ARPTask管理地址解析协议(Address ResohJtion Protocol，ARP)层的服务。Microchip TCP／IP协议栈使用了协同式多任务处理技术。在协同式多任务处理系统中，同时存在多个任务，每个任务执行自己的作业然后交回控制权，这样下一个任务才能够执行作业。StackTask和ARPTask都是协同式任务。Microchip TCP／IP协议栈尽管没有实现通常TCP／IP协议栈中的所有模块，但是在需要时可以将它们作为单独的任务或模块来实现。
2．4 Stack Manager Microchip TCP／IP协议栈由多个模块组成。在使用模块之前，用户必须查阅并了解它的用途和API。函数的语法、参数、返回值、前提条件等具体问题可以在编程时针对具体的问题单独查阅。 使用Microchip TCP／IP协议栈的任何应用程序都必须执行一定的步骤，以确保在适当的时间调用相应的模块(例如IP、TCP、UDP和ICMP)。无论主应用程序逻辑如何，管理协议栈模块的任务都始终相同。 为了减轻主应用程序管理各个模块的负担，Micro—chip TCP／IP协议栈使用了一个特殊的应用程序层模块，称为“StackTask”或“Stack Manager”。Stack Manager以协同式任务处理方式来实现。被赋予处理时间后，它将轮询MAC层是否存在有效的数据包。若接收到一个包，它将对其进行解码并路由到相应的模块做下一步的处理。 Stack Manager。不是Mirochip TCP／IP协议栈的一部分，它与协议栈一起提供给用户。这样主应用程序除了自己的工作以外，不需要管理协议栈模块。执行StackManager任务之前，必须通过调用StackInit()函数来对其进行初始化。这个函数按正确的顺序初始化Stack Man—ager变量和各个模块。一旦调用Stacklnit()，主程序就必须定期调用StackTask()函数，以确保及时处理所有进入的包，以及所有的超时和错误条件。 2．5 MicrOChip HTTP服务器 Microehip HTTP服务器以协同式任务处理方式实现，它与Microchip TCP／IP协议栈以及用户的主应用程序共存。这个服务器自身在源文件“HTTP．c”中实现，使用一个用户应用程序实现2个回调函数。 这里提供的HTTP服务器不会实现所有的HTTP功能，它是面向嵌入式系统的最小型服务器。用户可以按需要方便地添加新功能。HTTP服务器主要功能包括：支持位于内部程序存储器或外部串行EEPROM中的网页、简单文件系统(MPFS)、动态网页内容生成和基于PC的程序，以及从给定目录创建MPFS 映像等。 对于Microchip协议栈及其HTTP服务器，特定格式是MPFS。如果MPFS映像要存储在外部EEPROM中，则可能需要在应用程序中包含编程方法。HTTP服务器使用文件“index．htm'’作为它的缺省网页。这要求所有应用程序都将名为“index．htm"的文件作为它们MPFS映像的一部分。 3 系统开发过程 3．1 动态HTTP页面生成 本应用系统实例中服务器端网页的设计涉及2项网页开发技术：AJAX和CGI。篇幅所限，网页编程代码略。AJAX全称为“Asynchronoous JavaScript and XML”(异步JavaScript和XML)，是指一种创建交互式网页应用的网页开发技术。与传统的Web应用不同，AJAX应用可以仅向服务器发送并取回必需的数据，它使用SOAP或其他一些基于XML的web service接口，并在客户端采用JavaScript处理来自服务器的响应。因为在服务器和浏览器之间交换的数据大量减少，因此就能看到响应更快的应用。同时，很多的处理工作可以在发出请求的客户端机器上完成，所以web服务器的处理时间也缩短了。 CGI(Common Gate Interface，通用网关接口)是Web服务器与客户端HTML页面的接口。通俗地讲，CGI就像是一座桥，把网页和Web服务器中的执行程序连接起来，把HTML接收的指令传递给服务器，同时把服务器执行的结果返还给HTML页。CGI可以实现处理表格、据库查询、送电子邮件等许多操作，常见的 cGI就是计数器。CGI使网页不再是静态的，而变成是交互式的。 3．2 集成环境设计 MPLAB IDEv8．OO提供了一个编程环境，由于使用C语言编程，故下载并安装了免费的C编译器MPLAB—C18一Student Edition—v3_16．exe。MPLAB集成环境是Micro—chip公司为其所有的开发工具研发的，使用前需要选择MPLAB ICD2。ICD2可以充当调试器和烧写器，debug—ger和programmer在菜单中都可以进行选择。在debug—ger模式下，Program按钮表示把目标文件和监控程序一起烧写入待调试的MCU中。 MPLAB ICD2通过USB线连接主机，但不能使用默认的驱动。手动在MPLAB IDE软件中找到ICD2_USB驱动。这个路径包含1CD2W2K．INF、ICD2W2K．SYS、ICD2W2K L．SYS等文件。 运行MPLAB．exe后，选择PICl8F97J60及MPLABICD2，则系统可下载配合该芯片使用的硬件操作系统。完成下载后，系统会检查 ICD2的连接情况。 建立工程项目包括下载安装Microchip TCP／IP协议栈、修改编译选项等。要将TCP／IP协议栈集成在主应用程序中，较容易实现且节省存储空间的方法是调用堆栈文件。但是当集成很多的应用程序时，使用该专用协议栈可能会产生特殊问题。本系统应用只是进行数据采集等简单应用，因此不必考虑此问题，只需要修改主应用程序MainDemo．c。这是Demo Application的核心文件，用来调用标准的Microehip TCP／IP堆栈文件。 主应用程序MainDemo．c是服务器端程序执行的入口。它首先配置硬件，然后调用TCP／IP堆栈，运行检测程序，并等待客户端的请求。通过编译主程序生成．0结尾的目标文件，连接生成．hex和．cof文件。最后，结合Microchip公司的编程工具ICD2将映像烧写到单片机。 Microchip HTTP服务器使用简单文件系统(Micro—chip文件系统或MPFS)来存储网页。MPFS映像可以存储在片上程序存储器或外部串行EEPROM 中，它采用特殊的格式在给定的存储介质上存储多个文件。 Microchip提供了MPFS．exe程序将网页转换为MPFS映像。在创建MPFS映像之前，用户必须先创建所有的网页和相关文件，并保存在同一个目录中。如果文件扩展名是“htm”，则Image Builder将去掉所有回车和换行字符来减小MPFS映像的大小。需要注意的是，生成的映像文件大小不要超过32 KB。接着需要把MpfsHan—Img．bin映像使用堆栈所提供的ftp服务上传到EEP- ROM。也可以利用超级终端，通过串口将MPFS 映像传送到EEPROM。 此外，还要通过串口对单片机进行IP地址的设定，这样就完成了整个系统架构的设计。打开主PC机浏览器，输入远程单片机的IP地址，可以看到主控制监测页面，通过网页即可实现对远程单片机监测装置的控制，以及对温度、流量等信息的监测等。 参考文献 1. Microchip Technology Inc PIC18F97J60 Family Device Data Sheet 2008 2. 师恩培.曹海.王文玉.周强 用嵌入式网关构建远程监控系统 [期刊论文] -内蒙古大学学报（自然科学版）2005(2) 3. Microchip Technology Inc PICDEM.net 2 Internet/Ethernet Development Board User's Guide 2008 4. Microchip Technology Inc MPLAB ICD 2在线调试器用户指南 2008 5. Microchip Technology Inc AN833 Microchip TCP_IP Stack Application Note 2008 作者：山东大学 师恩培 韩桂丽 来源：单片机与嵌入式系统应用 2008 (11) |
