产品概述

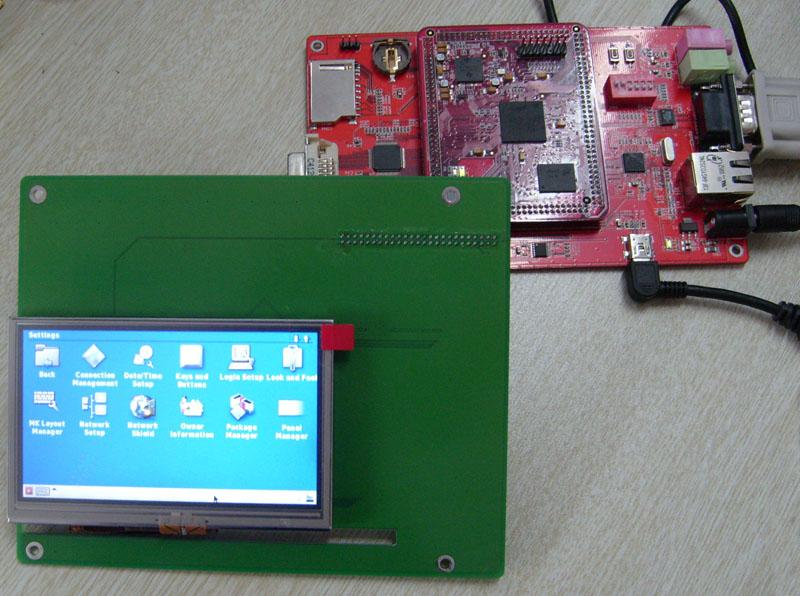

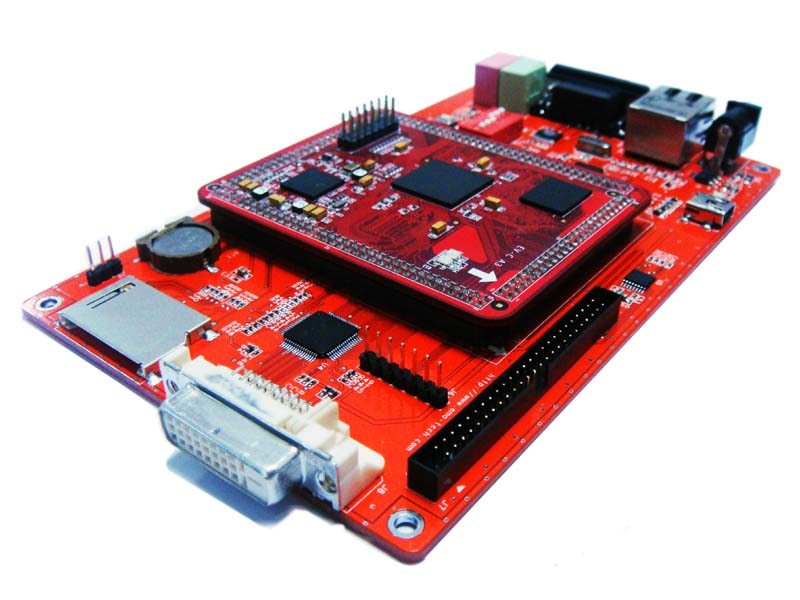

该开发板分为核心板与底板两部分。它的设计思路的核心是：以TI 最新的处理器OMAP3530为核心形成一个精简完备的计算机系统。OMAP3530处理器基于ARM Cortex-A8内核，性能四倍于AMR9芯片，提供了业界最佳的通用多媒体和图形处理单芯片组合。OMAP3530在单一的芯片上集成了ARM Cortex-A8内核、DSP、图形引擎以及提供丰富的外设资源。DEV3530 开发板采用OMAP 3530作为其处理器，为开发者使用OMAP3530处理器提供了完善的软件开发平台，支持Linux及WinCE 6.0操作系统。OMAP3530支持超过 1200 Dhrystone MIPS 的高性能，可运行带桌面窗口管理器的 Linux 操作系统与办公应用，此外还集成了与图形引擎兼容的 OpenGL ES 2.0，可针对游戏与 3D 用户界面加速实现照片般逼真的实时像素着色图形。430 MHz 的DSP 内核能处理诸如家庭媒体中心、机器人系统、web 信息站以及数字指示牌等嵌入式应用的高清视频(720p)。底板则在核心板的基础上提供一个全接口的评估/开发平台。
核心板硬件资源:
(1) 处理器
--OMAP3530 主频600MHz 、CortexA8NEON SIMD协处理
--430MHz TMS320C64x+ DSP协处理、POWERVR SG? 2D/3D加速引擎
(2) 存储器
--1Gbit(128MByte) 低电压DDR @ 166MHz
(3) Flash
--1Gbit(128MByte) 高速低电压SLC NandFlash
(4) JTAG
--14Pin 1.8V JTAG
底板硬件资源：
(1) 电源插座
--直流+5V电源输入
(2) 电源开关
--开关往下拨时，电源接通。开关往上拨时，电源关闭
(3) 音频插座
--立体声音频输入、立体声输出
(4) 网络接口
--标准RJ45 10/100M自适应以太网接口，带有链路灯、数据灯
(5) 用户输入
--复位按钮，一个4*4矩阵扫描键盘(最大支持到6*6)
(6) 显示接口
--1个数字视频DVI-D(支持EDID)
--1个AV端口(复合视频接口)
--1个SVIDEO OUT接口
(7) 拨码开关
--1个拨码开关设置启动设备顺序
(8) USB接口
--高速USB 2.0接口，符合OTG(On The Go)、HOST两种标准
(9) 串口通信口插座
--2个标准的RS232型插座
(10) SD/SDIO/SDHC插座
--SD/SDIO/SDHC卡(也支持TF、MiniSD卡)
(11) 扩展接口
--2*30插针扩展口
--6*6矩阵扫描键盘扩展口

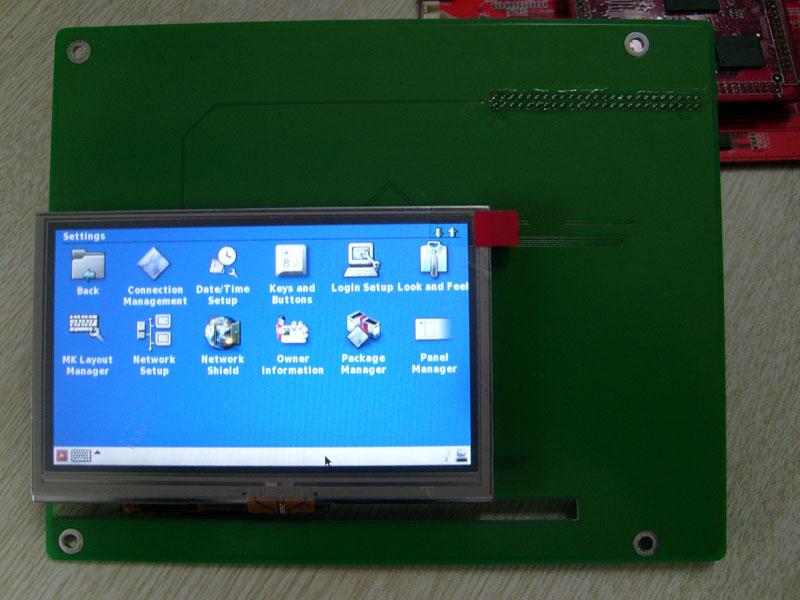

--LCD扩展口
软件资源：
1.WinCE6.0系统
(1) 启动代码
--版 本:X-Load-1.42、Eboot
--启动方式:支持网络、SD卡或NAND Flash中启动引导WinCE系统
--映像更新:支持网络或SD卡更新映像
(2) 系统特性
--内核特性:KITL内核调试, Reboot, Watchdog, RTC
--驱动支持:显示驱动（DVI, TFT LCD），SD卡, 键盘, McSPI, McBSP, 音频,网络, NLED, USB OTG
--系统功能:电源管理（背光驱动、电池驱动、休眠\唤醒功能），HIVE注册表支持，ROM文件系统支持
--软件特性:Media play 9.0， Word编辑工具， Internet Explorer 6.0 ，.NET Compact Framework 3.5
2.Linux系统
(1) 启动代码
--版 本:X-Load-1.42，U-Boot 2009.06-svn14
--启动方式:支持网络、SD卡或NAND Flash中启动引导Linux系统
--映像更新:支持网络或SD卡更新映像
(2) 内核与驱动
--版 本 inux 2.6.29
--支持文件系统格式:ROM/CRAM/EXT2/EXT3/FAT/NFS/JFFS2/UBIFS
--驱动支持:Serial, RTC, NET, NAND, LCD, Touch Screen, MMD/SD,USB OTG, DVI, Keypad
(3) 文件系统
--文件系统格式:Ramdisk文件系统、UBI文件系统
--系统特性:库支持（ALSA -lib, tslib, glibc）,udev设备管理支持
(4) Demo
--Angstrom:音频(XMMS)，网络(Firefox)，图形编辑器(gimp)及文档处理软件( Abiword)
--Android:Google开发的基于Linux平台的开源手机操作系统
--DVSDK软件:支持MPEG4，MPEG2，H264，mp3，aac音\视频格式解码
应用领域
1、MID移动上网设备
2、便携式导航设备/便携式数据收集
3、便携式媒体播放器/高级便携式消费类电子
4、图像采集及处理的仪器仪表
5、医疗仪器
6、工业控制
7、大型游戏平台
技术服务
提供方案评估版，让客户对方案可行性进行评估，并提供方案培训服务。
提供OEM服务，批量生产SOM3530 核心模块。
提供ODM服务，为客户定制设计基于OMAP3530的产品，DEV3530开发板
价格850元，此价格不含税不含运费，如需开票请电话联系。
