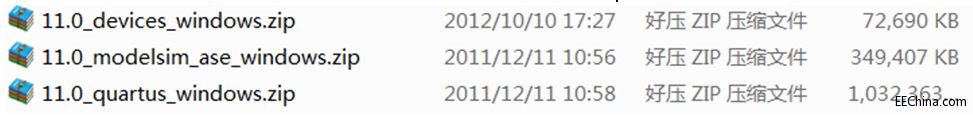

之前看到睿智的教程里面进行仿真需要写test bench文件，对于初学者来说就有点头大了，也不想那么麻烦，所以就想能不能直接进行仿真看波形，后来在一个学习群里了解到quartus 7.2版本集成了modelsim仿真，11.0版本需要单独安装。资料里面有三个安装包，

11.0_quartus_windows.zip是quartus软件；

11.0_devices_windows.zip是器件包；

11.0_modelsim_windows.zip是仿真软件（modelsim 6.6）；

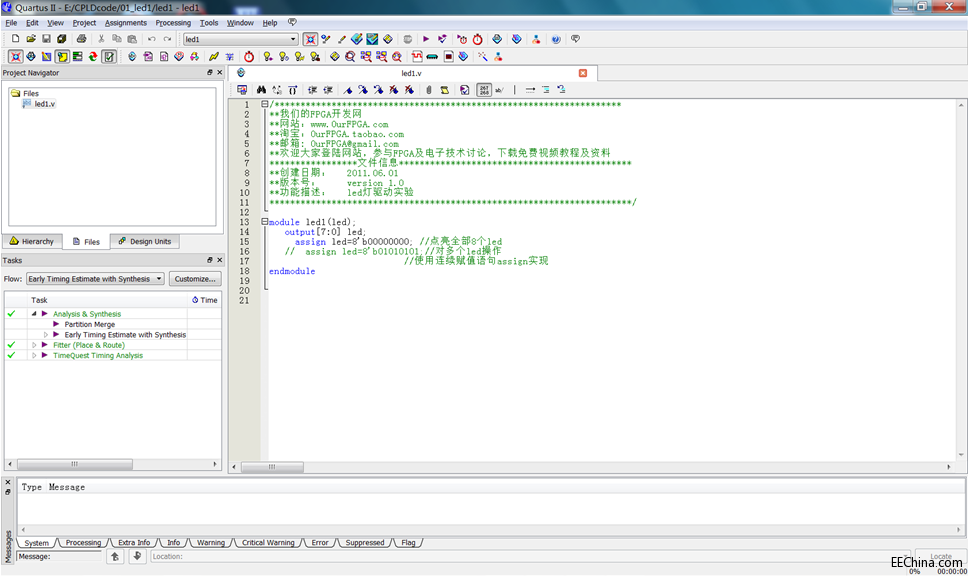

    1、废话少说直接进入正题，首先要准备一个完整的工程（无错误），选一个比较简单的LED灯吧，如下图所示

设置仿真器选项

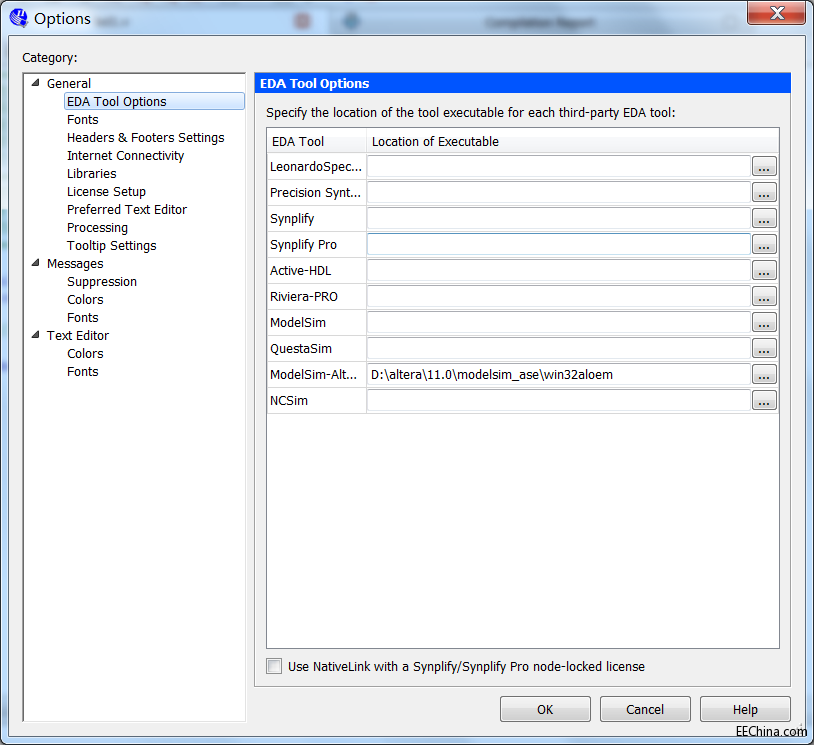

2、 在Quartes II 11.0界面菜单栏中选择 Tools-->options选项卡中选中EDA tool options,在该选项 卡中下面的ModelSim-Altera一项指 定安装路径为（如d:/Altera/11.0/modelsim_ae/win32aloem)

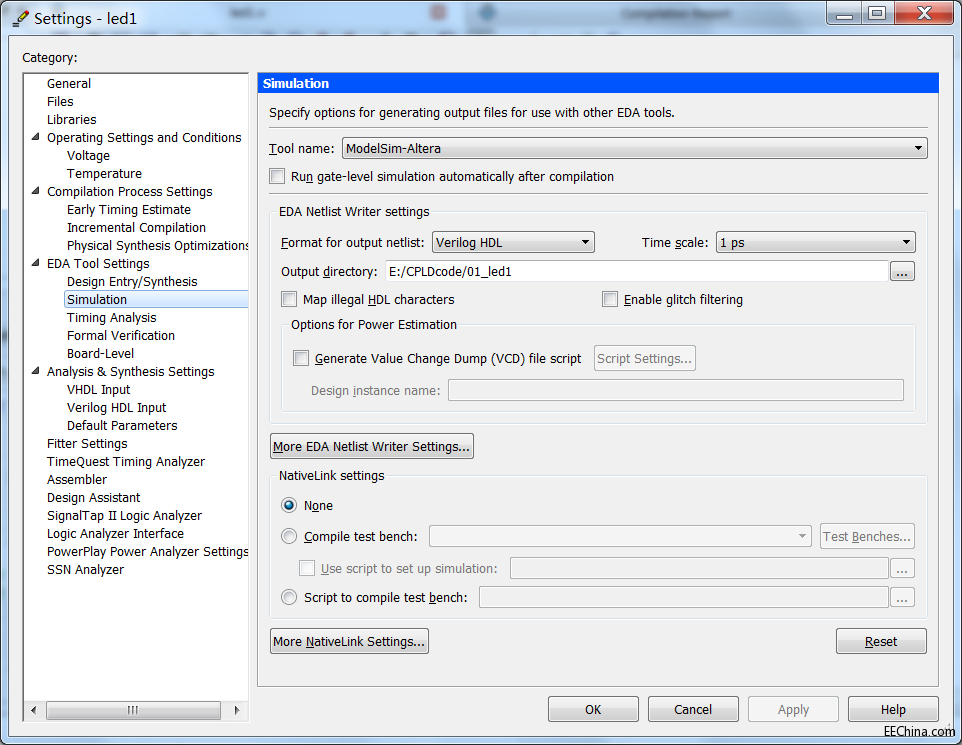

     3、在Quartes II 11.0界面菜单栏中选择Assignments->Settings。

选中该界面下EDA Tool settings中的Simulation一项；Tool name中选择ModelSim-Altera;

Format for output netlist中选择开发语言的类型VHDL或其它,在此选择verilog HDL，还有文件输出路径E:\CPLDcode\01_led1如图：

然后点击APPLY应用和OK。

4、设置完成后，编译工程：在Quartus II 11.0界面菜单栏中选择菜单栏选择Processing-->start Compilation，等待编译，无错后会在01_led1目录下生成simulation目录，执行下一步。

 5、在Quartus II 11.0界面菜单栏中选择菜单栏Tools中的Run EDA Simulation Tool-->

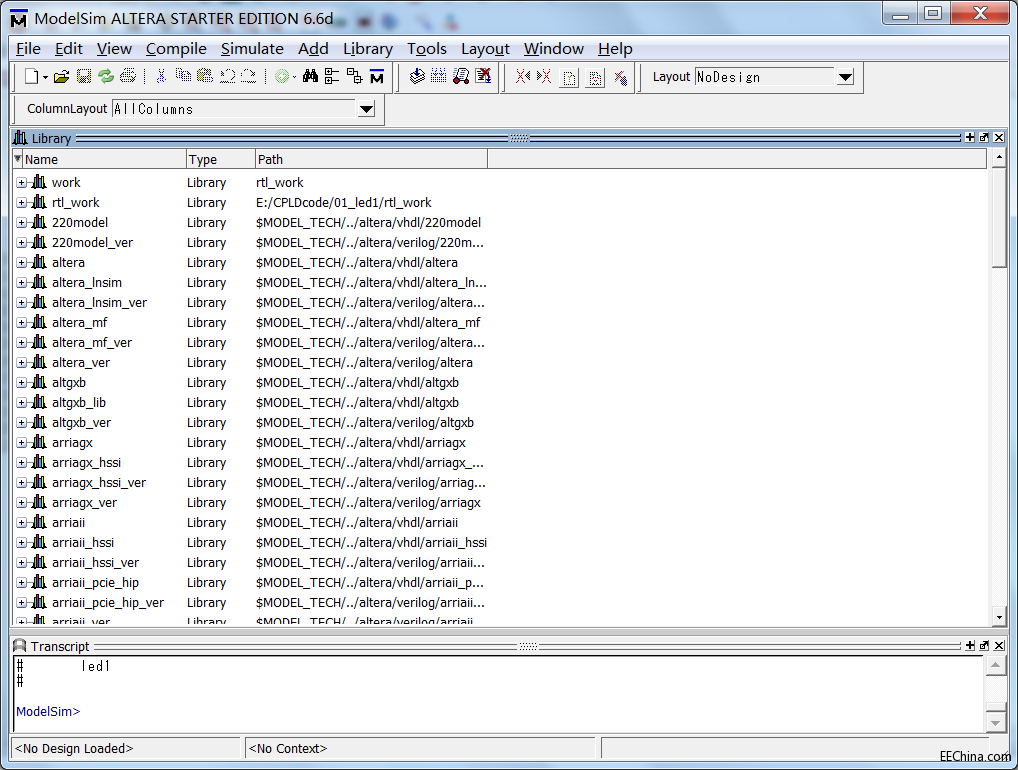

EDA RTL Simulation 进行行为级仿真，接下来就可以看到ModelSim-Altera 6.6d的运行界面

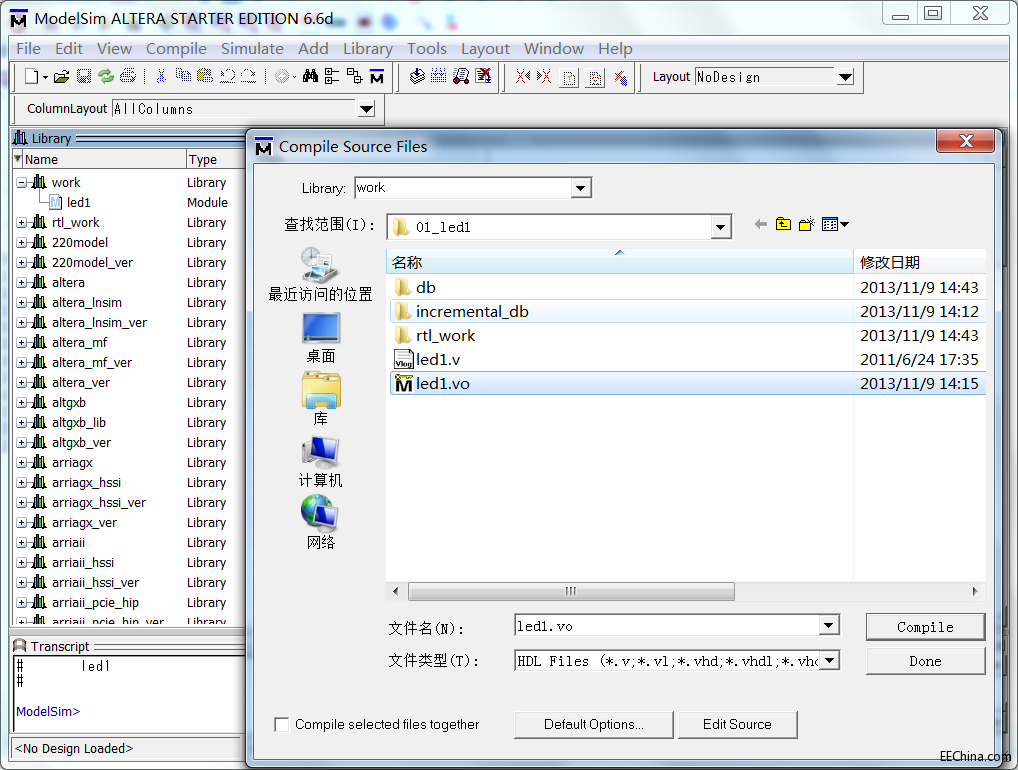

6、modelsim界面菜单栏中选择Compile-->compile... ,弹出窗口中选择 led1.vho文件，点击compile,然后点击done.

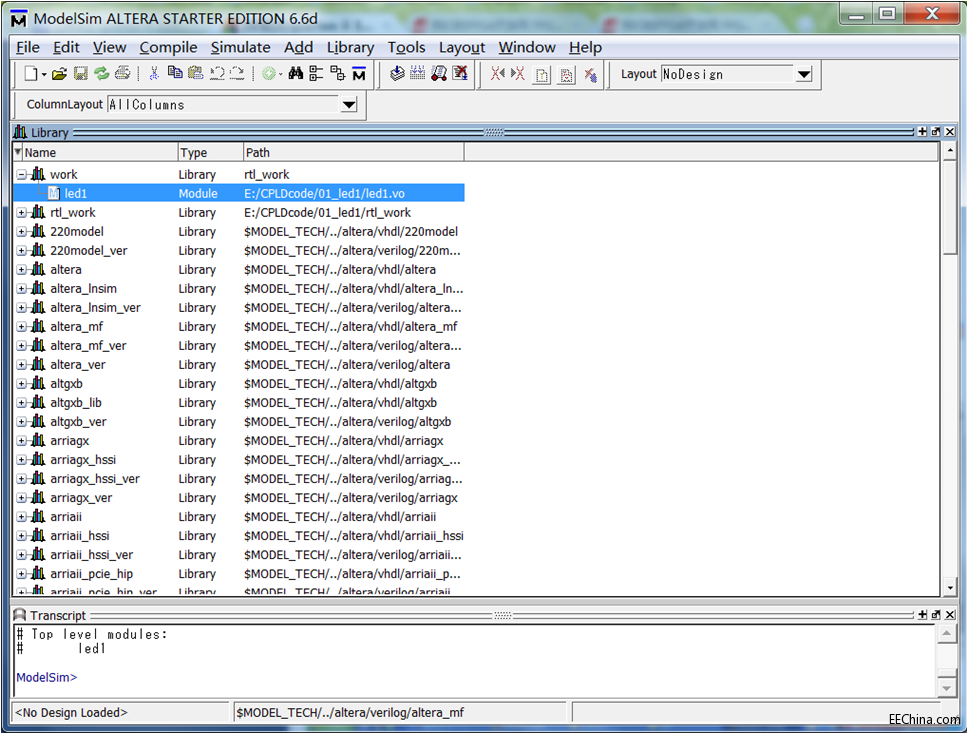

7、在Library窗口中可以展 开work/fulladder可以看到：

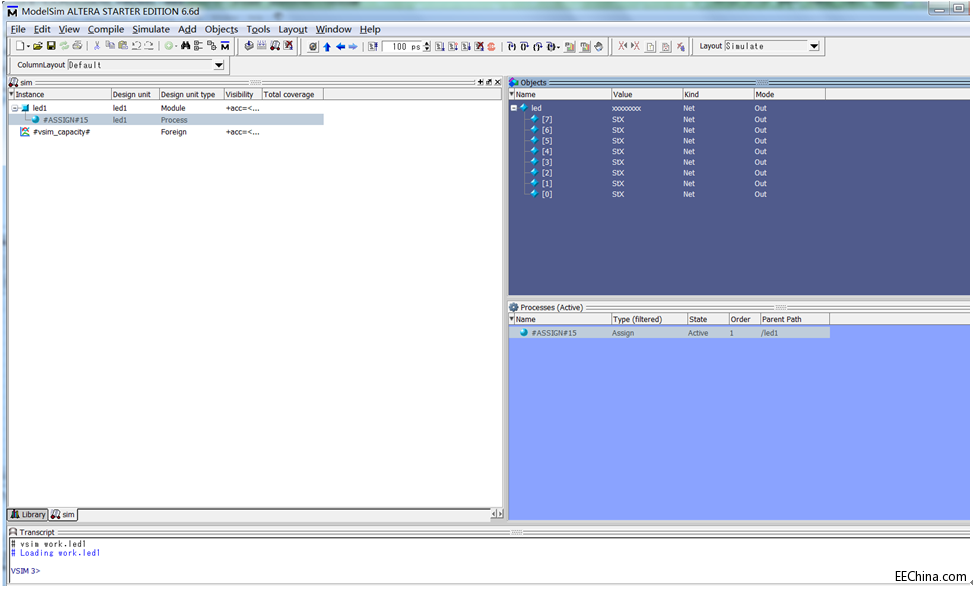

8、双击led1载入

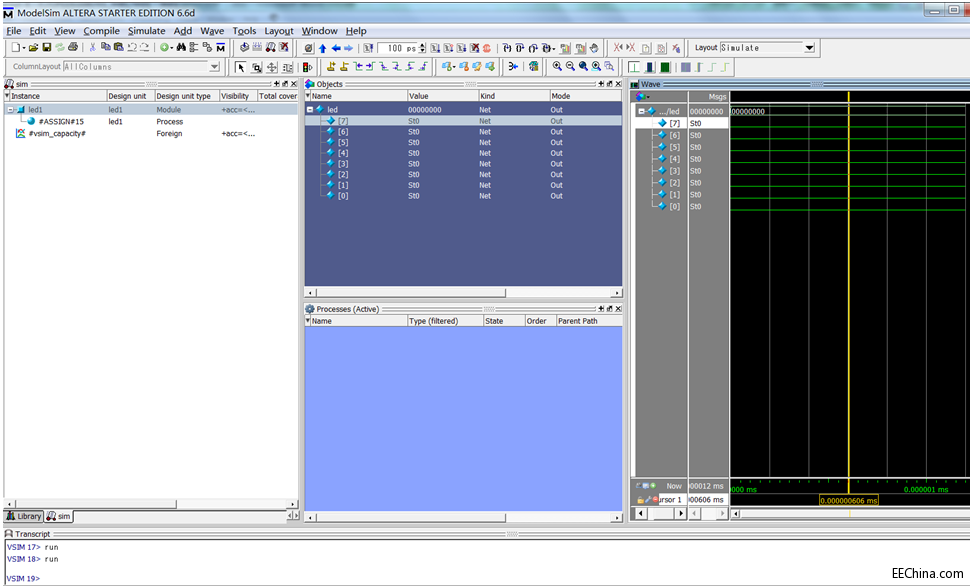

9、此时，在作为输入的端口对象上点右键，选择create wave创建波形，作为输出的端口上点右键选择add-->to wave-->slected signals,添加到波形窗口中，然后运算即可仿真，如下图所示：

经过上述几个步骤，仿真基本上是建立起来了，具体仿真参数可以再实际运用过程中进行设置，在这里就没细说了，下次用到再详细写写。
