LM317T的另一种用法:实现1.25V以下输出

已有 1991 次阅读2013-9-10 23:41 | LM317, 恒流源调压

之前了解过的LM317T,是一种线性可调的三端稳压管,以为很简单,偶然在一个关于音响功放的帖子上看到价值几十K的功放上还用到317,让我刮目相看。后来再遇到的电路,让我费了点心思去理解,下面是我将要说的电路,此电路主要是实现了1.25V以下的电压输出,LM317的另一种用法,那就是恒流源,从上图各位大侠看出了什么呢?输出电压的计算方法我想不用我说了吧,呵呵

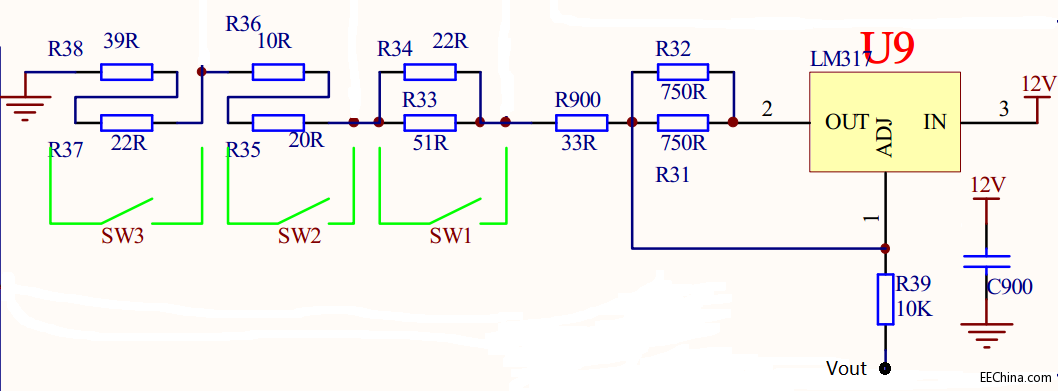

低于1.25V可调输出电路
