摘要

随着居民微型光伏（即阳台光伏）与储能系统的普及，准确监测光伏发电、自用与上网电量成为关键。外置互感器电表（通常配导轨安装、电流互感器采样）凭借双向计量、响应速度快和通讯能力强等优势，越来越成为阳台光伏系统的可靠计量核心。本文分析其技术作用、使用痛点与实际应用成效，为用户、安装商与设备厂商提供参考路径。

172，。有任何问题，6972.

随时都可以问的，5322.

1. 引言

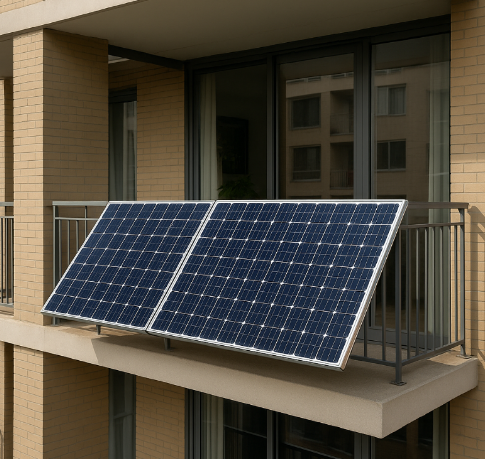

随着户用光伏的普及，阳台光伏作为一种“即插即用”的轻量化绿色能源形式，正在城市住宅中迅速推广，小规模光伏系统安装于阳台或者围栏上，相比屋顶光伏系统，阳台光伏空间有限、功率较小、并网方式多样，功率多在300 W–800 W之间。但其发电与家庭用电常常高度耦合，容易出现发电与消费频繁正负切换情况。传统单向电表因无法区分发电与购电，且响应迟缓，导致能源统计与电网防逆流控制不准。本文结合安科瑞ADL系列外置互感器导轨式多功能电能表的技术特点，探讨其在阳台光伏应用中的功能优势和典型场景，说明其在计量准确性、安装便捷性与远程通讯能力等方面对现代居民分布式能源系统的重要支持作用。

编辑搜图

请点击输入图片描述（最多18字）

2.  阳台光伏系统特点

阳台光伏系统作为一种轻量化、分布式、用户侧自发自用为主的发电方式，虽然安装简单、成本低，但在电能计量与管理上却面临不少技术与实际问题。以下是阳台光伏系统常见的计量难点：

2.1 功率小、负载波动快，计量灵敏度要求高

阳台光伏系统容量一般仅为300W–1000W，功率水平接近部分家用电器的功率；

发电负载变化快，如早晚阴晴变化、云影移动等，会导致功率波动频繁；

如果电能表起始电流大或采样响应慢，就容易出现“漏计”或“误计”，对用户收益计算影响明显。

2.2 正反向电流频繁切换，需双向计量

白天发电时如家庭有用电负载，则光伏电能优先自用；

若发电量大于自用负载，则会有剩余电量反向送入电网；

晚间或阴天，用户从电网购电；

因此必须使用具备双向计量功能的电表，能区分“光伏发电”和“电网购电”两个方向的能量。

2.3 电表选型与安装环境受限

居民家中电表箱空间狭小，传统壁挂式三相电表体积大，不便安装；

阳台位置暴露，布线复杂，需支持外置互感器、导轨式安装、小体积设计的计量设备；

安装电流互感器时如方向接反或接线错误，容易出现“反向计量”问题。

2.4 缺乏统一监测平台，数据孤岛明显

多数阳台光伏用户采用独立部署、单户运营，无法统一接入社区或物业管理系统；

即便电表具备通讯接口，但用户往往缺乏对应的采集网关或平台接入设备，导致数据无法上传；

无法进行统一数据分析、远程监控、预警等智能化服务。

2.5 远程通信与数据采集难点

很多阳台光伏系统部署在高层住宅或开放阳台区域，无WiFi或网线；

无线通信（如WiFi或4G模块）存在信号穿墙衰减、电磁干扰、数据延迟等问题；

电能表需要支持RS485或LoRa/NBIoT等更稳定的工业级通讯方式，否则影响远程数据准确性和实时性。

2.6 运维困难，用户理解偏差

多数家庭用户对电力系统了解有限，难以判断是否发电异常或计量故障；

出现“明明有太阳却没有收益”的现象时，用户往往归因错误；

缺乏用户友好的本地显示界面或APP图形化展示，也影响用户感知与满意度。

2.7 政策接口与补贴计算难度大

在部分地区，阳台光伏系统可申请并网补贴或进行“自发自用+余电上网”结算；

若无合规计量设备（如具备双向计量、数据上传能力的认证电表），则无法享受补贴；

不同地方电网对计量数据格式、认证型号等也有要求，标准不统一、接入门槛高。

阳台光伏系统的计量难点集中在：功率低+频繁波动+计量响应慢+通信弱+用户理解差几个核心维度。

3. 光伏电能计量装置

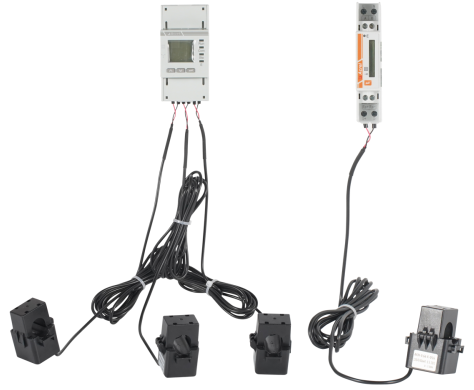

ADL系列外置互感器导轨式多功能电能表，是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。

编辑搜图

请点击输入图片描述（最多18字）

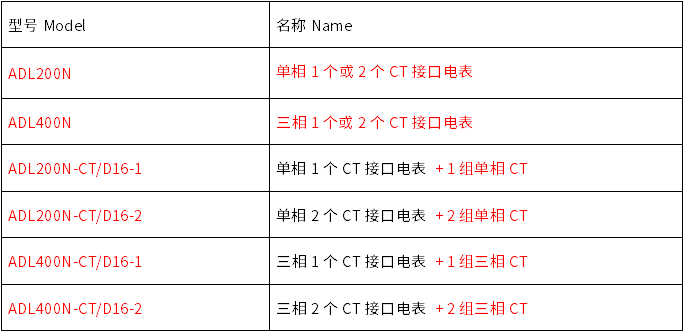

3.1  型号说明

编辑搜图

请点击输入图片描述（最多18字）

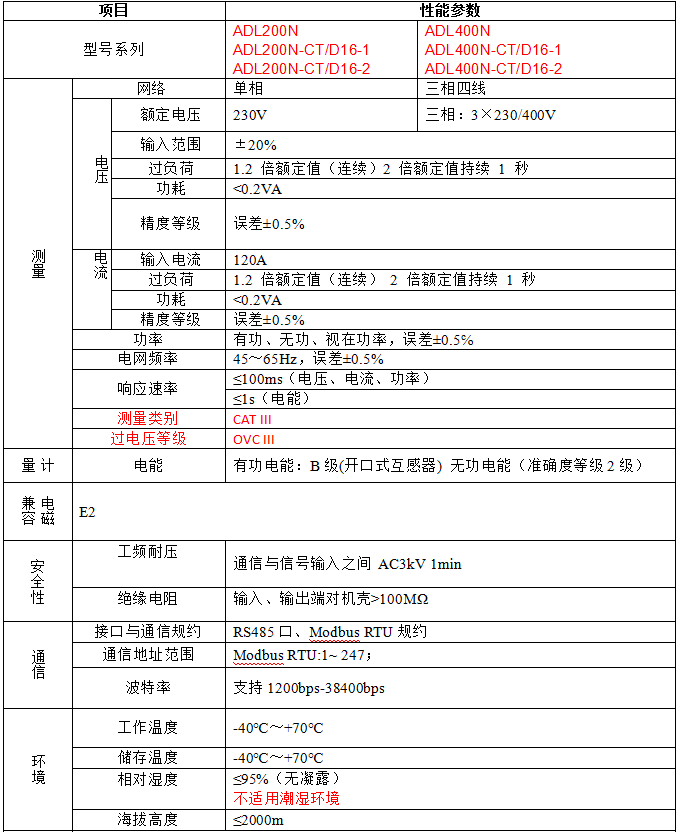

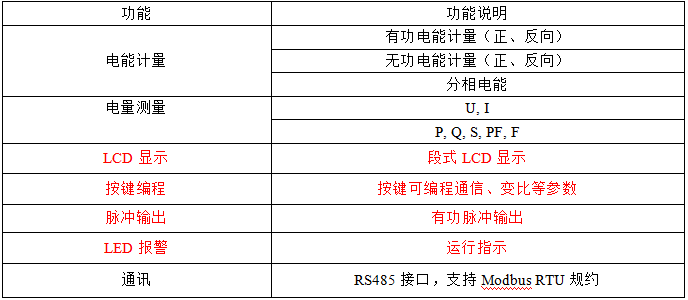

3.2 技术参数

编辑搜图

请点击输入图片描述（最多18字）

编辑搜图

请点击输入图片描述（最多18字）

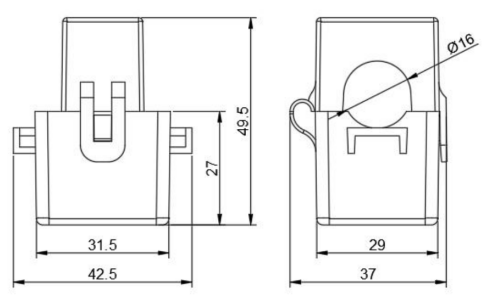

3.3 设备规格

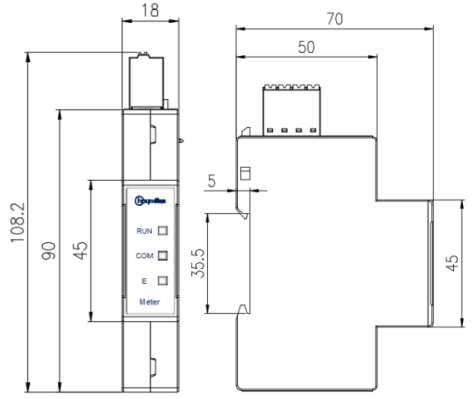

ADL200N

编辑搜图

请点击输入图片描述（最多18字）

ADL400N

编辑搜图

请点击输入图片描述（最多18字）

编辑搜图

请点击输入图片描述（最多18字）

3.4 技术优势

双向电能计量

外置互感器电表可同时测量阳光发电、储能充放电、家庭用电等正反向电能，记录到±0.5%精度，解决了单向表的误计问题。

快速响应与动态适应

在阳台光伏中，昼夜切换、家电启停等会导致功率频繁正负转换。传统电表响应慢，可能漏刷或误刷电能量。外置CT电表具备灵敏响应度，能及时捕获功率变化，保障数据准确性。

模块化安装与兼容性强

通过导轨式结构，小巧易装，且CT可直接套接主供电母线，适配多种安装环境。通过RS485或Wi‑Fi通信，可接入逆变器、EMS平台，实现远程监控与告警。

防逆流监测与控制

电表可识别向电网逆送状态，通过与逆变器通讯触发限电策略，保障并网安全。

发电与用电分项分析

实时公布发电、用电、储电数据，帮助用户评估发电效率与成本回收情况，如调整用电设备开启的时间点，提升自用率。

远程数据访问与平台同步

通过无线通讯（如Wi‑Fi）或RS485，可将数据上传至App或EMS平台，实现远程查看、通知触发与系统联动操作。

结语

外置互感器电表凭借其模块化、灵敏、双向计量与通信自带等优势，已成为阳台光伏与储能系统中不可或缺的计量与控制工具。其开始向家庭级能源管理平台延伸，是实现阳台光伏大化自用、智能化运维与安全并网的重要节点。

未来，随着技术发展与政策完善，外置CT电表不仅将在家庭阳台光伏中普及，还将为微电网与多种能量协同系统贡献重要数据支撑。在新能源智能家用领域，其价值必将持续扩大。
