深圳艾克思科技 高速二极管反向恢复时间测试仪 DI-1nS-1n4148
DI-1nS-1n4148可以测试反向恢复时间小于350nS的信号二极管，精度0.1nS，尤其擅长测试反向恢复时间小于6nS的高速信号二极管。仪器采用恒流工作模式和脉冲恒流工作模式，测试二极管反向恢复时间稳定可靠。
一：主要特点
|
A：测量高速信号二极管 B：二极管正向电流值10mA C：二极管反向测试电压6V D：测量精度0.1nS |
E：可设定下降、上升沿比较预值 F：可测试最大反向恢复电流 G：用户可自行标定精度 H: 不需配合示波器使用 |
二：应用范围
A：高速信号二极管
B: 二极管筛选测试
三：测量原理

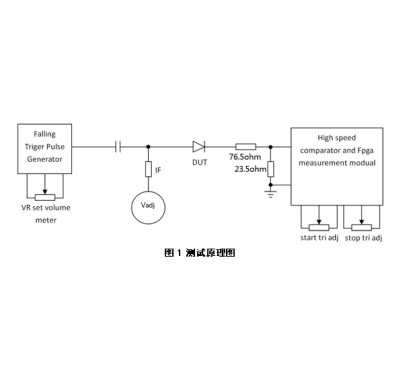

如下图所示，为测试原理图。它包括下降沿触发发生器模块、可调电源、高速比较和FPGA 测试模块等组成。通过VR设置电位器可调节DI-1nS-1n4148下降沿脉冲的幅度，从而改变二极管反向恢复电流大小。通过调节Vadj的电压幅度，可以改变正向电流IF大小。76.5欧姆和23.5欧姆组成100欧的电阻负载，在23.5欧姆的电阻上进行下降沿和上升沿时间判断；23.5欧姆电阻相比较50欧姆电阻，拥有更高的时间常数优势，精度高2倍。高速比较器和FPGA测试模块二合一且具有可调阈值，可以进行独立的下降沿触和上升沿触发，数字显示Trr值，取消示波器约束，成本低，降低操作示波器的读数难度。增加If正向电流连线工作模式和脉冲工作模式，连续恒流工作模式下，二极管PN结温度慢慢升高，测试反向恢复时间会随着温度慢慢变化；脉冲工作模式下，二极管PN结温度恒定在室温不变化，测试数值稳定不变。
四：参数
|
类型 |
数值 |
单位 |
备注 |
|
反向恢复电流 Reverse current |
=<60 |
mA |
|
|
反向电压 Reverse Voltage |
0~7 |
V |
一般为6V |
|
测试精度 Measure accuracy |
0.1 |
nS |
|
|
测试范围 Range |
350 |
nS |
|
|
正向电流 Forward current |
10 |
mA |
固定值，测试标准规定的 |
|
测试频率 Trigger Input Pulse |
20 |
Hz |
|
|
测试脉冲信号沿速度 Speed of falling pulse |
700 |
pS |
About |
|
If工作模式 If mode |
连续模式 脉冲模式 |
|
通过触摸屏设置 |
|
测试脉冲信号沿速度 Speed of falling pulse |
700 |
pS |
About |
|
电源输入 Power Requirement |
220 |
VAC |
功耗小于50W |
