产品品牌：永嘉微电/VINKA
产品型号：VK1638
封装形式：SOP28

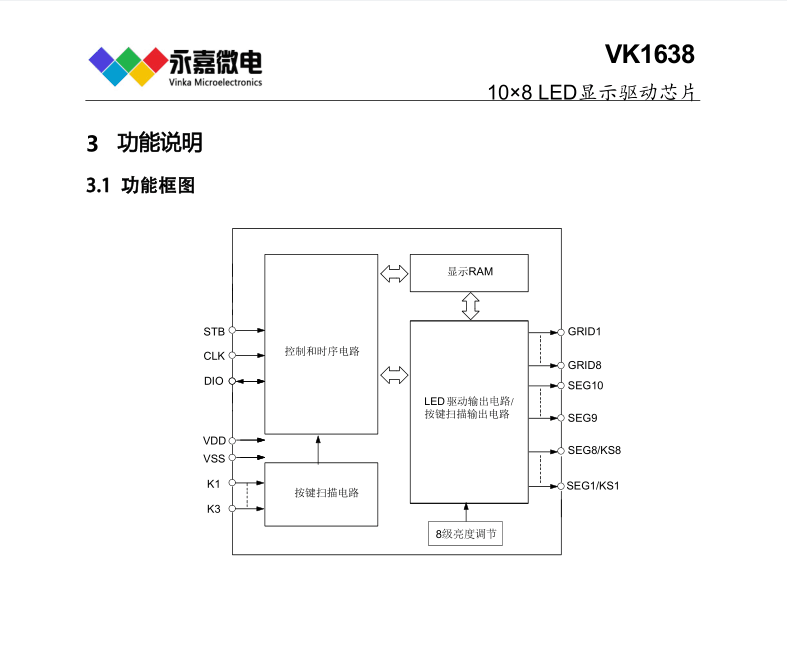

概述

VK1638是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持10SEGx8GRID的点阵LED显示面板，最大支持8x3按键矩阵。适用于家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、机顶盒、电子秤、智能电表等产品的显示屏驱动。采用SOP28的封装形式。ZTT2136

特点

•工作电压 3.0-5.5V

•内置RC振荡器

•10个SEG脚，8个GRID脚

•SEG脚只能接LED阳极，GRID脚只能接LED阴极

•最大支持8x3矩阵按键（按键/显示复用需硬件电路配合）

•3线串行接口

•8级整体亮度可调

•内置显示RAM为16x8位

•内置上电复位电路

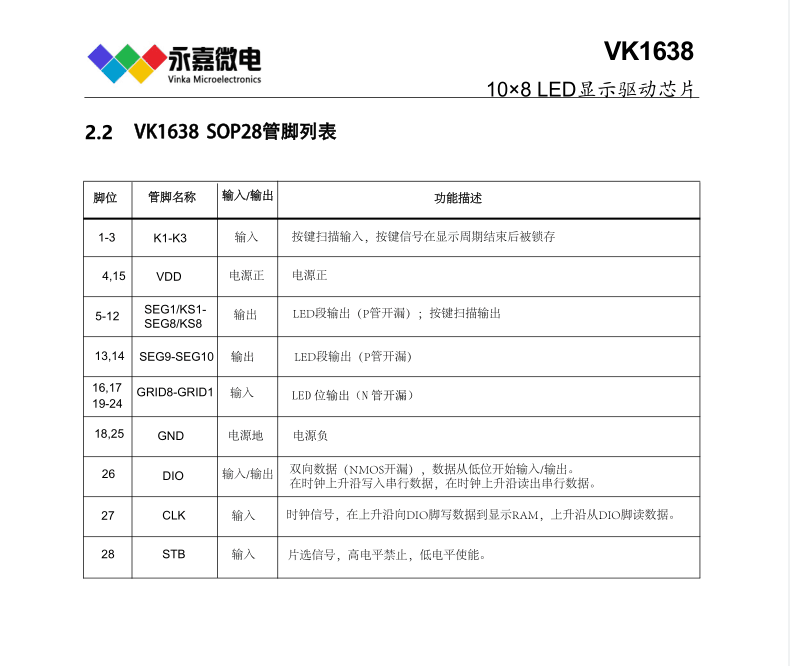

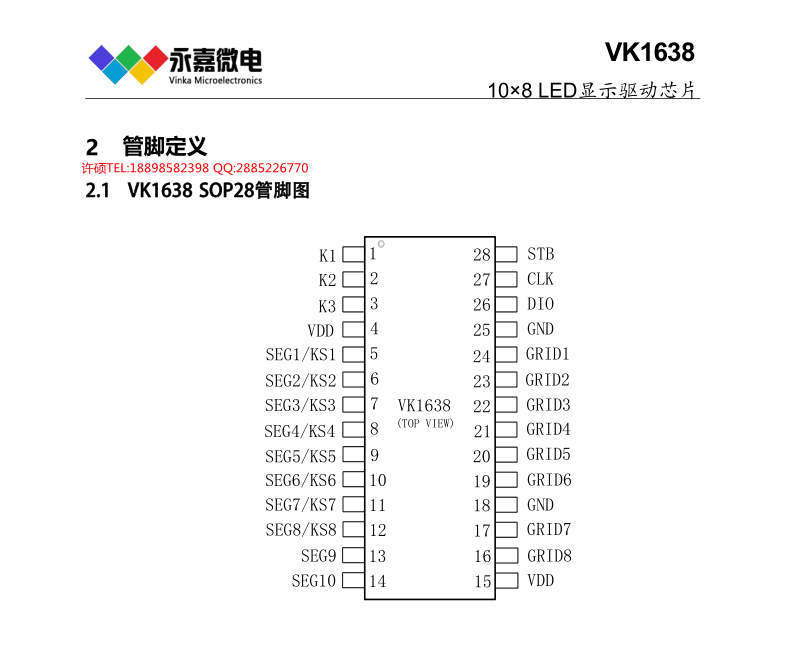

•封装

SOP28（21.00mm x 7.50mm PP=1.27mm)

内存映射的LED控制器及驱动器

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA
