产品品牌：永嘉微电/VINKA

产品型号：VK1629D

封装形式：SOP32

 概述

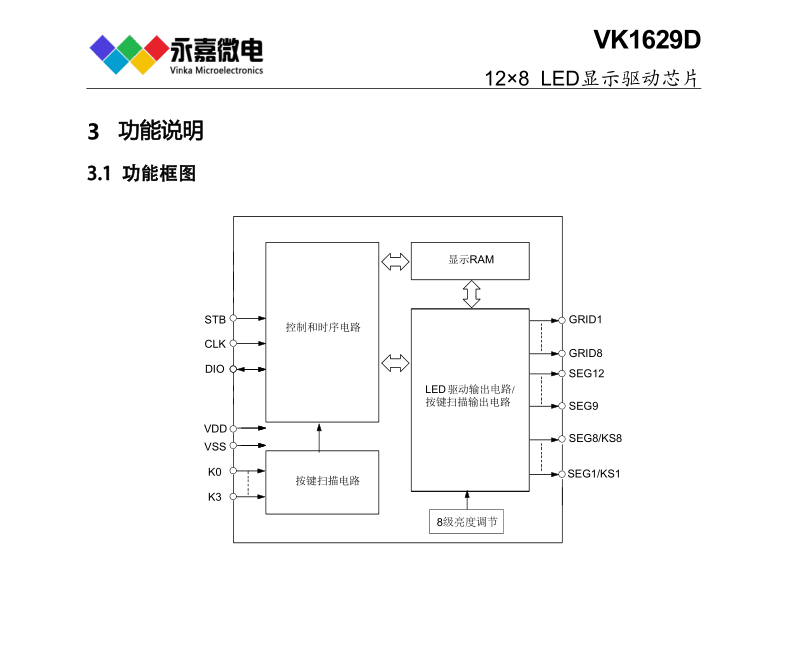

VK1629D是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持12SEGx8GRID的点阵LED显示面板，最大支持8x4按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。采用SOP32的封装形式。ZTT1104

特点

•工作电压 3.0-5.5V

•内置RC振荡器

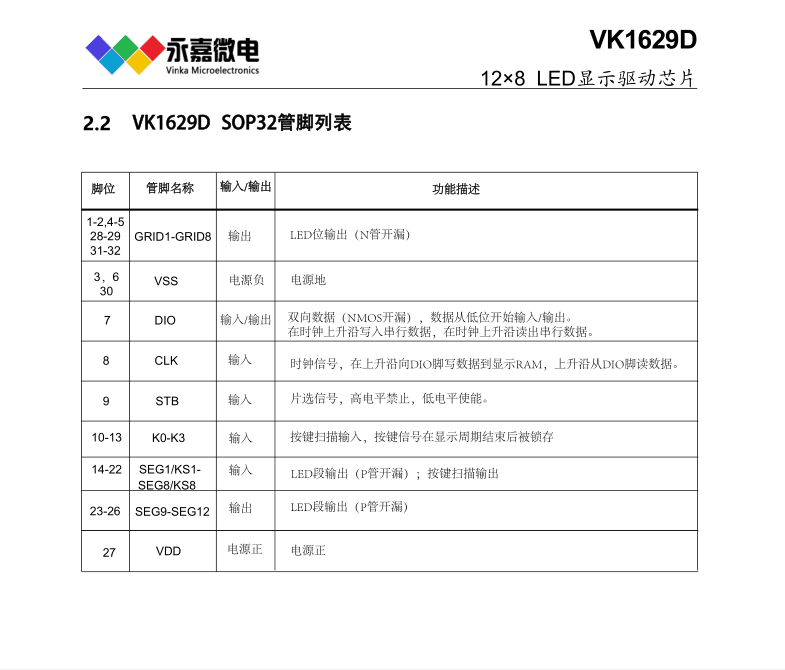

•12个SEG脚，8个GRID脚

•SEG脚只能接LED阳极，GRID脚只能接LED阴极

•最大支持8x4矩阵按键（按键/显示复用需硬件电路配合）

•3线串行接口

•8级整体亮度可调

•内置显示RAM为16x8位

•内置上电复位电路

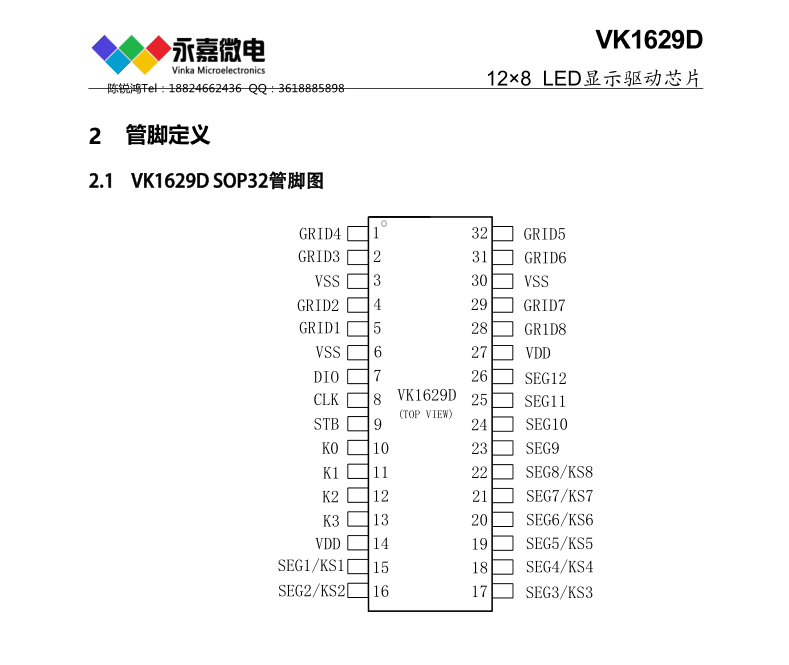

•封装

SOP32 （21.00mm x 7.50mm PP=1.27mm) .

内存映射的LED控制器及驱动器

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA
