MS39549（MS39549D）和 MS39545(MS39545D) 是无感三相直流电机驱动芯片，采用正弦波驱动方式，具有低噪声及低震动的特点。有一个速度控制脚来控制电机的速度。并且电源电压可以低到 4V 来适应调整电机的转速。

MS39549、MS39545 采用 SOP8PP 封装，带散热片。

MS39549D、MS39545D 采用 DFN8L 封装，带散热片。

主要特点

◇180 度正弦驱动，高效率无感控制；

◇模拟速度控制输入（MS39545）；

◇PWM 速度控制输入（MS39549）；

◇宽电压范围 4V-24V；

◇FG 速度反馈输出；

◇堵转检测，过流保护,短路保护，软启动；

◇替代Allegro：MS39549 Pin to Pin替代A4949, MS39545 Pin to Pin替代A4945 。

应用

◇风扇

◇消费类产品

管脚 图

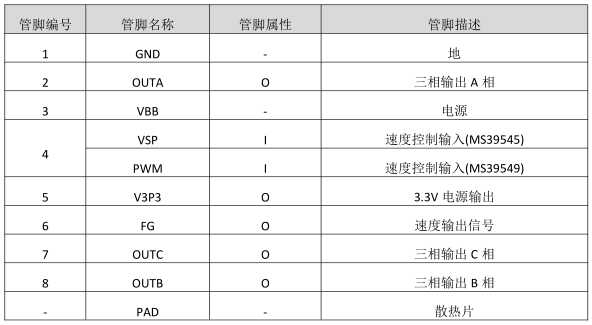

 管脚说明

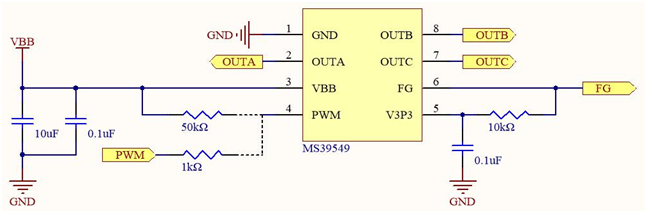

MS39549应用图

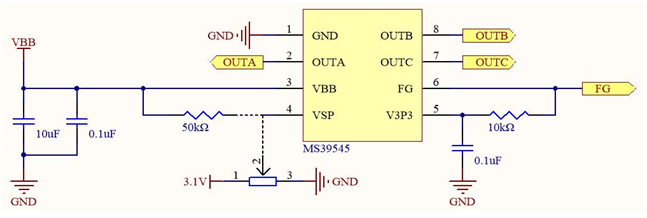

MS39545应用图
