RS2CG5705B是一款符合PCI Express 3.0和以太网要求的扩频时钟发生器。该电路用于PC或嵌入式系统，以显著减少电磁干扰（EMI）。RS2CG5705B提供4对差分（HCSL）或LVDS扩频输出。RS2CG5705B被配置为选择扩展和时钟选择。使用锁相环（PLL）技术，该电路采用25MHz的晶体输入，并在100MHz和200MHz的时钟频率下产生4对差分输出（HCSL）。它还提供-0.5%、-1.0%、-1.5%的扩频选择和无选择。Pin to Pin替代PI6C557-05B、IDT557−05、ICS557-05A、NB3N51034。

RS2CG5705B完全满足工业级云计算机、高性能计算机、nVME存储、以太网络及AI加速器应用。

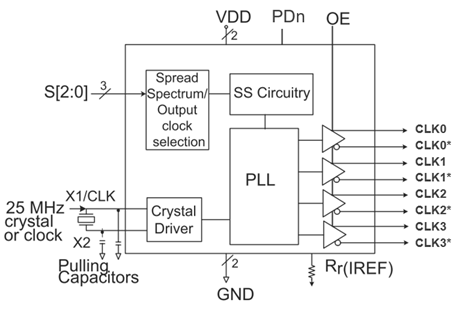

原理方框图

典型特征

◆符合PCIe 3.0

◆PCIe 3.0相位抖动：0.48ps RMS（典型高频）

◆兼容LVDS输出

◆电源电压为3.3V±10%

◆25MHz晶体或时钟输入频率

◆HCSL输出，0.8V电流模式差分对

◆相邻周期间40pS抖动范围（典型值）

◆-0.5%、-1.0%、-1.5%扩频选择和无选择

◆适用工业级温度范围：−40°C至+85°C

◆提供扩频旁路选项

◆通过外部引脚进行扩频和频率选择

◆封装：TSSOP-20

◆Pin to Pin替代PI6C557-05B、IDT557−05、ICS557-05A、NB3N51034
