SLM823X系列 -双通道隔离栅极驱动器  服务器/电信/工业AC/DC，DC/DC电源模块，不间断电源（UPS），EV充电，电机驱动运用方案

描述：

SLM823x隔离式驱动器系列是一种具有不同配置的隔离式双通道栅极驱动器。SLM8230/1/3/4配置为高边/低边驱动器，而SLM8232/5配置为双驱动器。而SLM8230/1/2的峰值输出电流为0.5A，SLM8233/4/5的峰值输出电流为4.0A。

改系列通过采用业界领先的双电容隔离技术和“OOK”传输技术，实现了5kVrms的隔离电压和高达10kV的隔离浪涌电压，并具有超过100kV/us的共模瞬态抗扰度（CMTI），保证了在极端恶劣工作环境下，可靠稳定地工作。该系列的所有驱动器的VDDA/B电源电压最高为40V。从3 V到18 V的宽输入VDDI范围使得该款产品驱动器具有以下特点，适用于连接模拟和数字信号、数字控制所有的电源电压引脚都有欠电压锁定（UVLO）保护，因此该系列产品可广泛应用于服务器/电信/工业AC/DC，DC/DC电源模块，不间断电源（UPS），EV充电，电机驱动等领域。SLM823x的封装为 SOIC16 宽体，提供大于8mm的爬电和间隙距离。

SLM823X系列应用：

1. 服务器

2. 电信

3. 工业AC/DC、DC/DC电源模块

4. 不间断电源

5. 电机驱动等

2.特征：

*0.5A-4A峰值输出电流

*37ns（典型）传播延迟

*10ns（最小）脉冲宽度

*5ns（最大）部分对部分的延迟匹配

*5ns（最大）脉宽失真度

*50KV/us（最小）共模瞬态免疫

*闸门驱动电源范围为14V-40V

*5V反极性电压处理能力在输入阶段

*SO16宽体封装，大于8.0mm的爬电和间隙距离

*操作温度：-40℃-125℃

*安全认证（计划中）

5kVRMS隔离1分钟，符合UL 1577标准。

DIN V VDE 0884-11

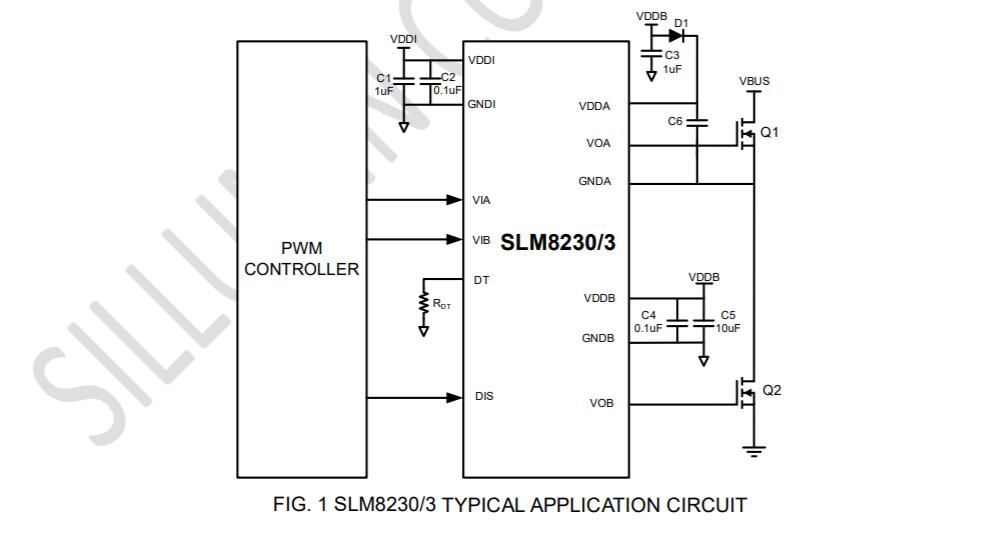

（随附典型运用电路）

SLM823x与市场上主流的国际大厂的双通道隔离驱动相比，它的优势在于耐压范围更宽，抗负压能力更强，抗干扰能力更出众

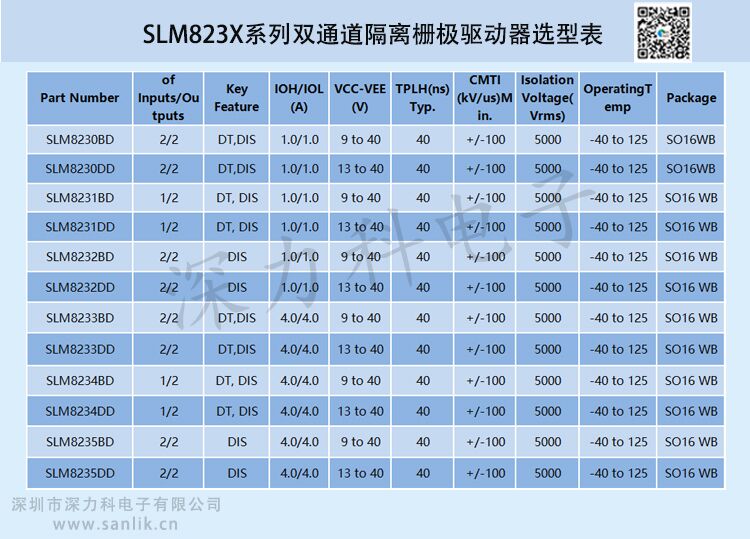

SLM823X选型指南
