2.5A光兼容单通道隔离门驱动器

1概述

SLMi350是一款光兼容单通道，隔离栅驱动器，用于IGBT、MOSFET和2.5A，源和2.5A汇峰值输出电流和5kVRMS加强隔离等级。SLMi350罐驱动低压侧和高压侧功率场效应晶体管。钥匙，特点和特点带来显著的，性能和可靠性升级超过标准，基于光耦的门驱动器，同时保持，原理图和布局中的针对针兼容性。设计性能亮点包括共模瞬态抗扰度（CMTI），低传播延迟，脉冲宽度失真小。输入级是一个模拟二极管，这意味着长期可靠性和优良的老化性能

与传统LED相比的特性。它是提供DIP8（鸥翼）套装，尺寸>8mm爬电和间隙。一种来自具有比较跟踪的材料组I，指数（CTI）>600V。SLMi350的高性能和可靠性使其非常适合用于所有类型的电机驱动器、太阳能逆变器、工业电源和器具。

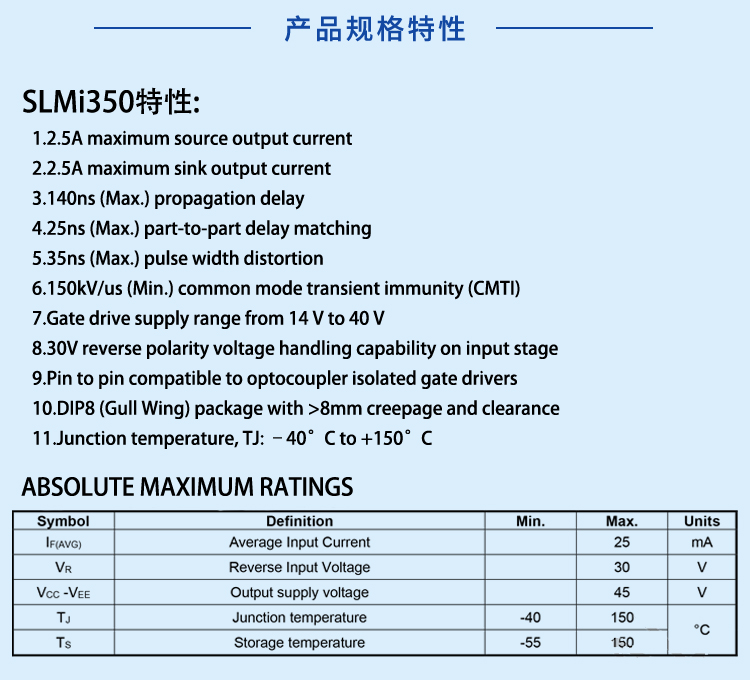

2特点

•2.5A最大电源输出电流

•2.5A最大输出电流

•140ns（最大）传播延迟

•25ns（最大）部分到部分延迟匹配

•35ns（最大）脉冲宽度失真

•150kV/us（最小）共模瞬态

抗扰度（CMTI）

•栅极驱动电源范围从14 V到40 V

•30V反极性电压处理能力

输入级

•针对针兼容光耦隔离

闸门驱动器

•DIP8（鸥翼）组件，爬电>8mm和间隙

•结温，TJ:–40°C至+150°C

•安全认证（计划）：

–根据UL 1577，5kVRMS隔离1分钟

–DIN V VDE 0884-11标准

3应用

•交流和无刷直流电机驱动

•可再生能源逆变器

•工业电源
