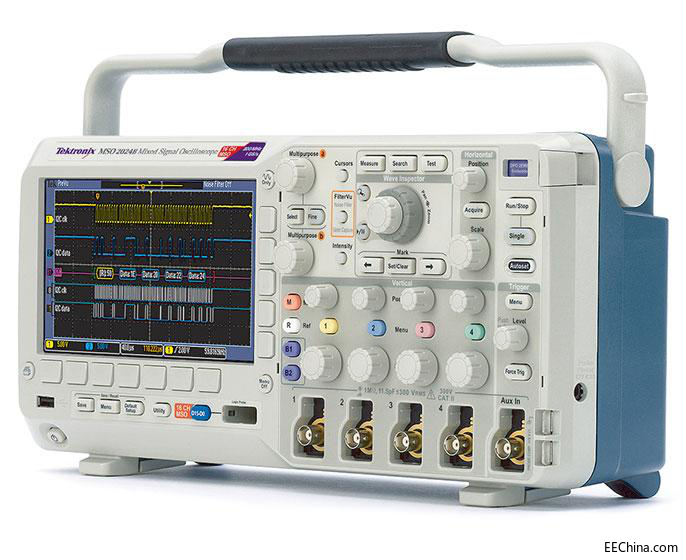

MSO/DPO2000B 混合信号示波器系列是同类产品中功能最强大的示波器,以入门级价格提供高级调试功能。 通道数多达 20 条,您只需一台设备即可分析模拟和数字信号。 再结合自动串行和并行总线分析,以及创新的 Wave Inspector® 控件,您可以获得加速调试所需的工具。
更快地查找、调试和分析:利用 4 条模拟通道和 16 条数字通道,外加 2 个总线波形,查看您的设计中的众多点。 利用数字荧光显示器和 125 种触发组合快速查找异常,使用 Wave Inspector 在 1M 波形点中平移、放大、标记感兴趣的点并在标记之间导航。放弃人工解码串行总线:自动串行总线解码可减少错误并节省时间。 另外,选配串行触发和解码模块可自动触发特定数据包内容,然后在模拟波形和总线视图中显示数据,以便快速查看。 还提供适用于汽车、嵌入式设计和计算机应用中主要串行总线的选项。增加可能性的探头接口:如今的高效功率转换器的每瓦特输出需要的输入功率更低,但它们在电源测量方面也要求更高。 自动功率测量可确保简单、可重复的结果,用于验证和优化电源电路性能。简化混合信号调试:使用最多 4 条模拟通道和 16 条数字通道调试混合信号设计,全部时间相关。 合并数字通道以显示并行总线或解码串行总线。 添加创新的 P6316 逻辑探头,使连接到您的设计和追踪信号变得很容易。
· MSO2000 / DPO2000系列示波器型号:
型号 | 带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 |
DPO2002B | 70 MHz | 1 GS/s | 1M 点 | 2 | - |
DPO2012B | 100 MHz | 1 GS/s | 1M 点 | 2 | - |
DPO2004B | 70 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2002B | 70 MHz | 1 GS/s | 1M 点 | 2 | 16 |
DPO2022B | 200 MHz | 1 GS/s | 1M 点 | 2 | - |
DPO2014B | 100 MHz | 1 GS/s | 1M 点 | 4 | - |
MSO2012B | 100 MHz | 1 GS/s | 1M 点 | 2 | 16 |
MSO2004B | 70 MHz | 1 GS/s | 1M 点 | 4 | 16 |
