LED开路故障有多致命？想象一下：户外路灯突然熄灭一段、汽车尾灯某颗灯珠罢工、商场 LED 屏出现暗区…… 这些场景的背后，往往是单个 LED 灯珠的开路故障。

LED 灯珠串联时最怕“一颗崩，全串黑！”热震、静电、雷击随便一个原因，都会让整路灯灭屏暗，修起来超麻烦！

雷卯电子LED Shunt方案：让 LED 故障 “无感自愈”

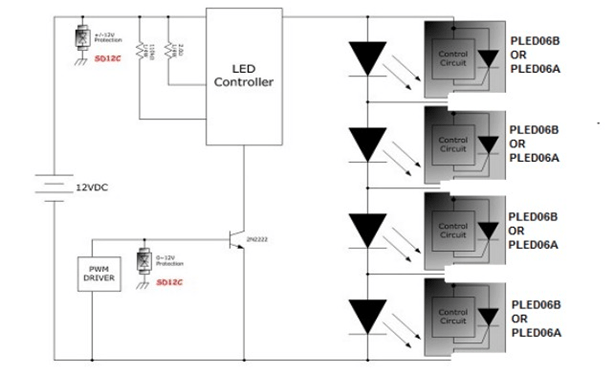

PLED06B 旁路逻辑示意图

作为电路保护领域的创新者，雷卯电子推出的PLED系列开路保护器件，彻底颠覆了传统保护逻辑。以核心产品PLED06CB为例：

✅ 双重守护术

▶ 防 “全串灭”：坏 1 颗，旁路 1 颗，其他灯继续亮；

▶ 抗雷击浪涌：24A 冲击轻松扛，灯珠不被高压 “秒爆”。

✅智能响应，自动复位：

▶ 正常状态：LED Shunt处于高阻态（漏电流＜10μA），不影响 LED 发光，功耗几乎为零。

▶ 故障状态：当 LED 开路导致两端电压升至击穿阈值（如 6V），LED Shunt在小于1ns内迅速导通，旁路故障灯珠，其余 LED 继续工作。

▶ 故障修复：更换灯珠或重启电源后，LED Shunt自动恢复高阻态，无需人工干预。

全场景覆盖：哪些领域需要LED Shunt？

1. 户外与工业照明：路灯、隧道灯、广告牌：耐受雷击浪涌，单灯故障不影响整体照明，符合 CQC3158-2024 节能认证要求。

2. 汽车电子：

o 前大灯、尾灯、转向灯：满足 ISO 16750-3 车载可靠性标准，即使单个 LED 因振动脱落，其余灯珠仍正常工作，保障行车安全。

o 电源与总线保护：搭配汽车级 TVS（如 SM8S33CA）和 ESD 器件（如 SMC24），构建从电源到信号的全链路防护。

3. 智能家居与商业照明：LED 灯带、面板灯：防止单颗灯珠失效导致的局部暗区，兼容 PWM 调光技术，调光过程中保护不中断。

选型与设计指南：三步选对LED Shunt

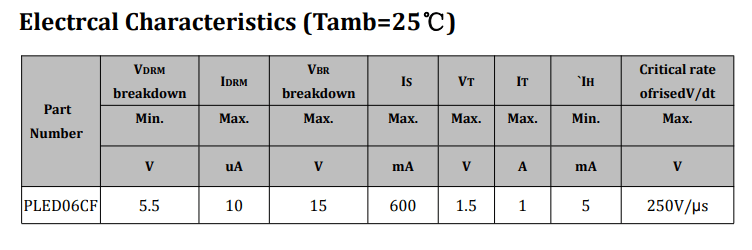

1. 核心参数匹配：

l 击穿电压（VBR）：≥1.5倍 LED 正常工作电压（如 3.3V LED 选 VBR≥5.5V 的 PLED06CF 系列）。

l 保持电流（IH）：最小值 5mA，维持导通状态所需的最小电流，LED损坏时保证持续导通。

l 导通电流(IT)：最大值 1A，器件导通时允许通过的最大电流。

l 封装：微型灯具选 SOD-123FL，高功率场景选 SMB。

2. 电路设计要点：

l 布局：LED Shunt尽量靠近 LED 引脚，减少寄生电感影响。

l 热管理：计算导通功耗（P=Vf×I），Vf 为器件导通压降（典型值约 1.5V），确保散热良好（如多灯串联时需预留散热空间）。

3. 合规性与认证：产品通过 UL、VDE、IEC 62031 等国际认证，助力企业快速通过 CQC3158-2024 等最新能效标准。

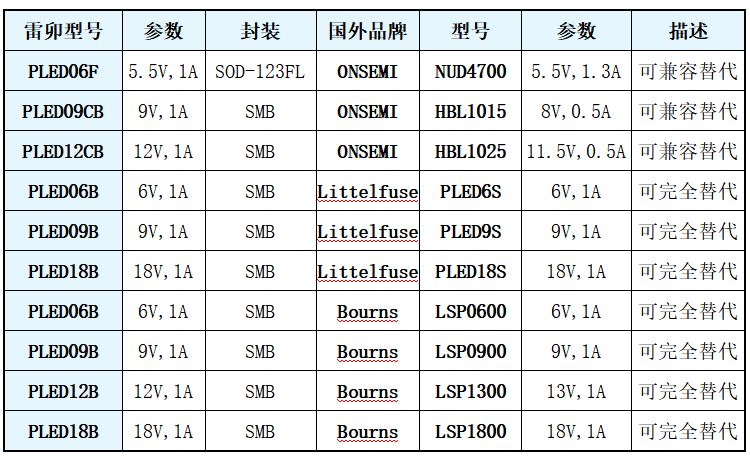

4. 雷卯的PLED系列可以完美替代国外品牌

雷卯电子：不止于器件，更提供全面技术支持

从 LED“单灯故障全串灭” 到 “无感旁路自恢复”，雷卯LED Shunt方案能够极大的确保LED 照明的可靠性。无论是户外照明的 “长寿命刚需”，还是汽车电子的 “零故障底线”，亦或是智能家居的 “极致用户体验”， LED Shunt都以纳秒级响应、微安级功耗、全周期免维护的特性，成为工程师的首选方案。

雷卯自建 EMC 实验室，提供静电、浪涌、EFT 等免费测试，加速方案验证；针对高压、高频等特殊场景，可定制参数与封装；针对“零故障”场景推出PTC+TVS+ESD 组合方案，覆盖过压、过流、静电等多重风险。
