德国安诺尼射频近场探头

产品描述

德国安诺尼射频近场探头可以对电子元器件组的干扰源进行直接精确测量和误差测量，也可以执行和检测通用的EMC测量。我们的射频近场探头特别适合下列情况：

1、干扰源的精确定位

2、干扰源的场强值估计

3、屏蔽和过滤的验证测量

4、问题组件的识别

5、对干扰过于敏感的电路检测

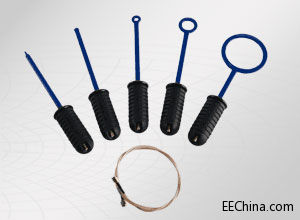

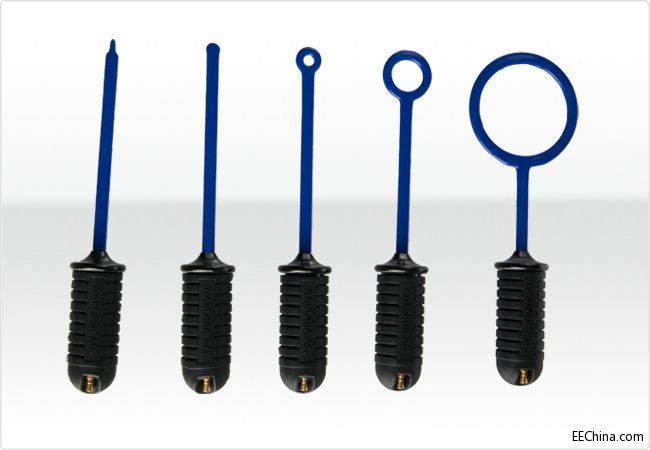

这组探头共有5个，4 个磁场探头和1个电场探头。 所有的探头都包有绝缘层，所以可以安全的测量振荡电路和电源线路。

产品说明

德国安诺尼射频近场探头PBS1和PBS2的参数如下：

1、前置放大器噪声(PBS2)： 3.5dB（典型值）

2、前置放大器增益(PBS2)：1MHz: 40dB; 3GHz: 37.5dB; 6GHz: 35dB

3、封装尺寸 (L/W/D): (300x190x70) mm

4、PBS1 重量：1200gr

5、PBS2重量：1500gr

6、保质期： 10年

电场探头的等向性

1、传感器尺寸：3mm

2、最大谐振频率：9GHz

3、连接阻抗：50 Ohms SMB socket (m)

4、保质期：10年

50mm磁场探头

1、传感器尺寸： 50mm

2、最大谐振频率：700MHz

3、连接阻抗：50 Ohms SMB socket (m)

4、保质期：10年

25mm磁场探头

1、传感器尺寸： 25mm

2、最大谐振频率：500MHz

3、连接阻抗：50 Ohms SMB socket (m)

4、保质期：10年

12mm磁场探头

1、传感器尺寸： 12mm

2、最大谐振频率：2600MHz

3、连接阻抗：50 Ohms SMB socket (m)

4、保质期：10年

6mm磁场探头

1、传感器尺寸： 6mm

2、最大谐振频率：＞6000MHz

3、连接阻抗：50 Ohms SMB socket (m)

4、保质期：10年

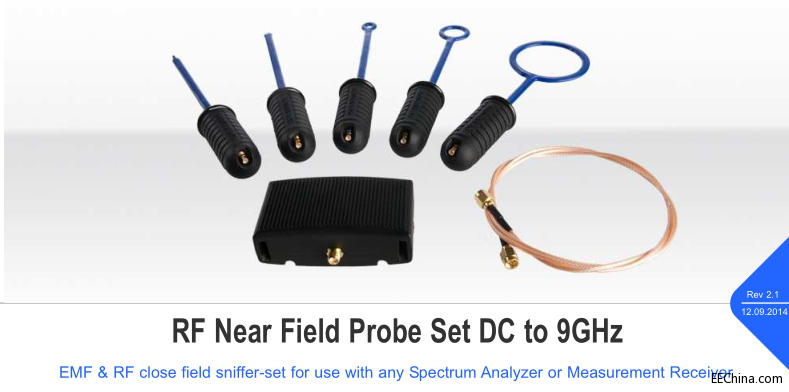

德国安诺尼射频近场探头套装交付的产品包括5个探头，如果是PBS2还增加了一个前置放大器和电源适配器。 每一个产品都包含详尽的操作手册， 一条1米长的 SMB-to-SMA 射频线和一个握把和微型三脚架。

详细说明

德国安诺尼射频近场探头近场探头可以设置电子元器件组的干扰源的直接精确测量和误差测量，也可以执行和检测通用的EMC测量。我们的射频近场探头特别适合下列情况：

1、干扰源的精确定位

2、干扰源的场强值估计

3、屏蔽和过滤的验证测量

4、组件的识别

5、对干扰过于敏感的电路检测

这组探头共有5个： 4 磁场探头和一个电场探头。 所有的探头都包有绝缘层，所以可以安全的测量振荡电路和电源线路。

1、PBS2探头外加高性能的前置放大器，允许的测量明显较弱的干扰源，有助于仪器的灵敏度提高40 dB。

2、所有探测器刻意被做成无源器件，让他们适合于设备的传输。因此，组件和电路对敏感干扰源很容易被查明。

3、可以完美的发现干扰源，例如： EN55011, EN55022 or EN50371 (Class A or Class B)的查找。实施适当的电路的变化后,他们的效率就能轻松、可靠地得到证实。这样，昂贵和耗时的测量可以重新评估，在EMC实验室可以跳过。

4、验证官方EMC 限值：例如：一个官方定义的EMC 限值10dB，我们的探头应用一定的方法可以很容易的验证如果电路的一致性。另一种情况是可以消除我们在实验室做EMC测量时所需的昂贵的设备和大量的时间。

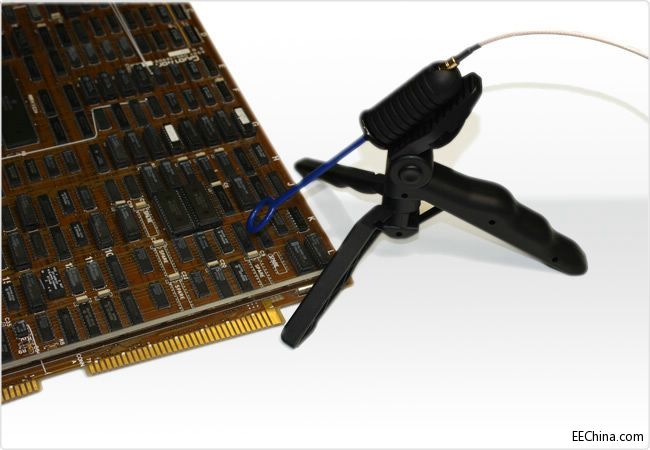

5、非常有用的集成(1/4”)三脚架连接器，每一个探头都可以连接在三脚架上。

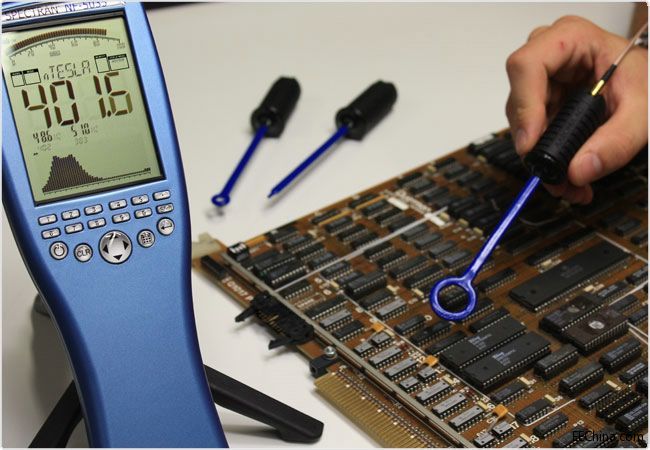

6、这组射频探头可以连接到任何频谱分析仪和示波器。
