H5524L 车灯 高低亮 远近光 外围简单60V 80V 100V 降压芯片
调节车灯亮度的原理通常涉及到 PWM（脉冲宽度调制）技术。PWM是一种调节电子设备（如LED灯）亮度的常用方法，它通过控制信号的占空比来调节电路中的开关元件，从而控制输出信号的平均功率，进而控制亮度。
在车灯中，通常使用一个控制电路来生成PWM信号，这个信号会被发送到车灯的驱动电路中。驱动电路根据PWM信号的占空比来控制电源输出到车灯的电流，进而控制车灯的亮度。占空比越大，车灯接收到的电流时间越长，亮度越高；占空比越小，车灯接收到的电流时间越短，亮度越低。
通过调节PWM信号的占空比，可以实现对车灯亮度的精确控制，从而满足不同情况下对亮度的需求，比如夜间行驶时降低亮度以减少眩光，白天行驶时增加亮度以提高能见度等。

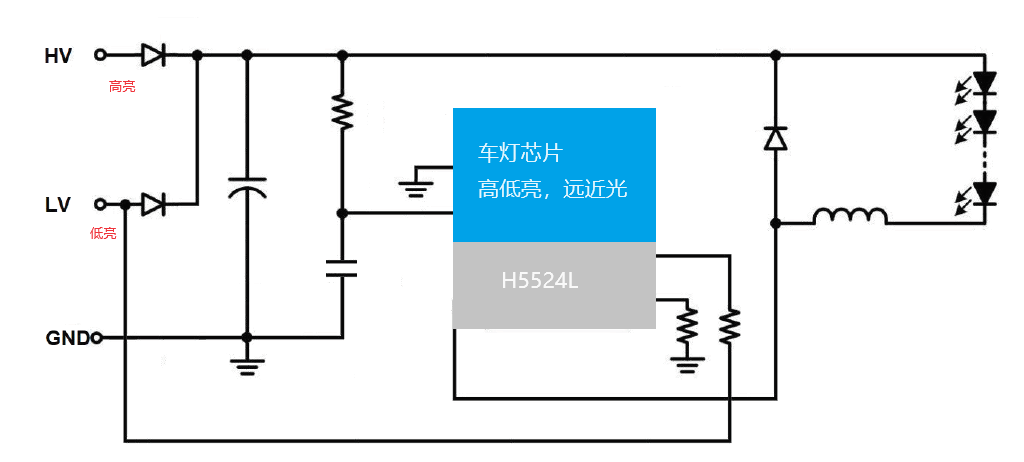

惠海H5524L 车灯芯片，高性价比，支持60V 80V 100V降压，可实现高低亮，远近光等功能。
产品描述
H5524L是一款外围电路简单，采用VFPWM连续工作模式的非隔离式恒流LED驱动芯片。H5524L典型开关频率固定为130KHz，由于采用固定PWM工作模式，因此在应用中可以采用较小值的电感，可以有效节省整机空间。H5524L可以通过对MODE端口进行控制实现两种功能切换，MODE悬空即为高亮模式，MODE接高电平即为50%负载电流的低亮模式。
H5524L采用ESOP-8封装，芯片低部设计散热片连接于Drain脚，可以使芯片有效散热。
产品特征
l 宽压8V-90V输入范围
l 典型的130KHz开关频率
l 高效率：最高可达95%以上
l 输出电流可高达1.5A(玻纤板上应留余量)
l 内置智能温度保护，高温掉电流
l 内置100V低内阻MOS
l 内置5.5V稳压管
l 平均电流工作模式
l 集成输出短路保护功能
典型应用
l 直流或交流输入LED驱动器
l RGB背光LED驱动
l 电动自行车照明
l 大功率LED照明
l 汽车照明等
