基于FMC 的 2 路M.2 SSD存储子卡

已有 193 次阅读2024-3-14 17:36 |个人分类:工业定制化仪器| 基于FMC, 的, 路M.2, SSD存储子卡

基于FMC 的 2 路M.2 SSD存储子卡

一、产品概述

基于FMC 的 2 路M.2 SSD存储子卡用于Xilinx FPGA底板的扩展开发，FMC的8路GTX扩展为2路PCIeX4，连接M.2的 NVME固态硬盘。手机：15216739004陈（微信同号）邮箱：orihardczk@163.com.
FMC 接口是标准的 HPC 接口，满足 VITA 57.1 标准。FMC 的连接器型号为：ASP-134488-01。
板卡销售不带硬盘，自行采购，推荐使用三星970PRO MLC颗粒。

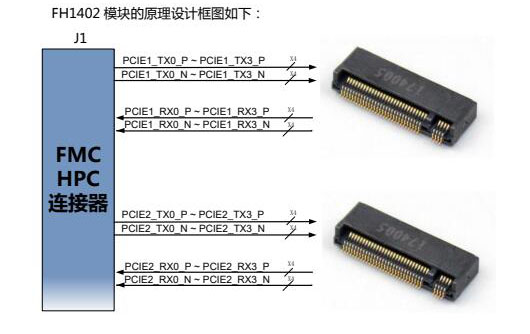

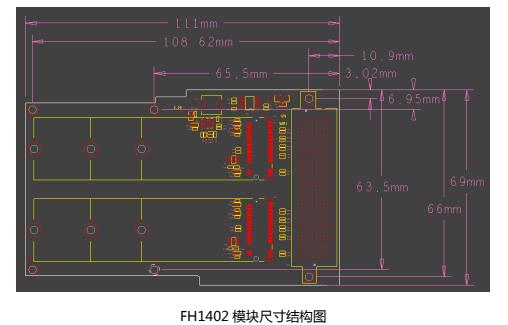

二、模块的结构图

三、模块功能说明

子卡带有晶振 100MHz差分，同源输出2路，1路通过FMC给GTX，用为PCIe root的输入时钟，一路给固态硬盘。晶振电路2组，分别给2个存储电路使用。
板卡套件：

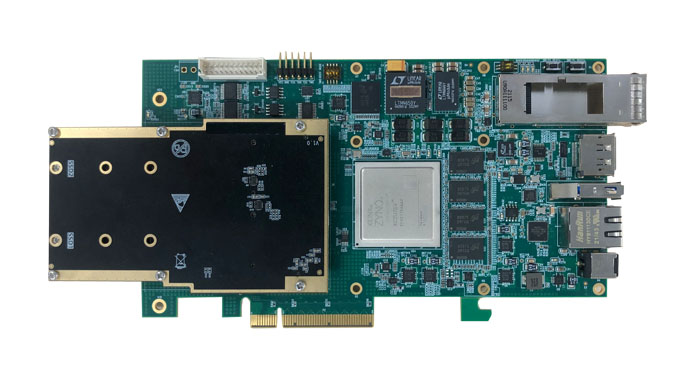

基于XCZU7EV的双路M.2高速存储开发套件
