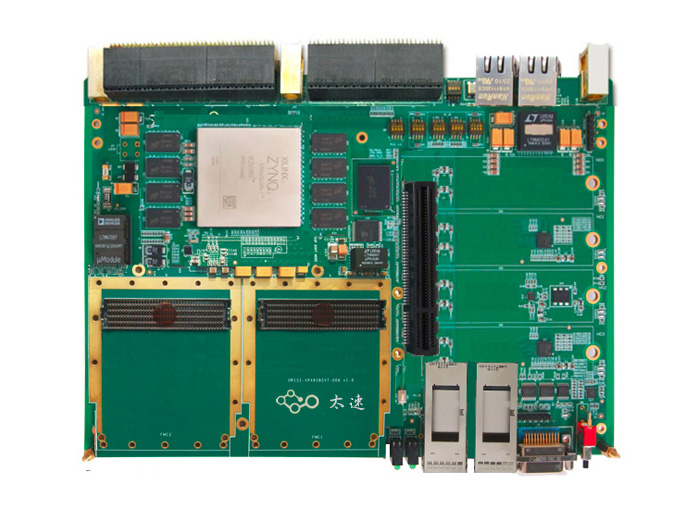

一、板卡概述

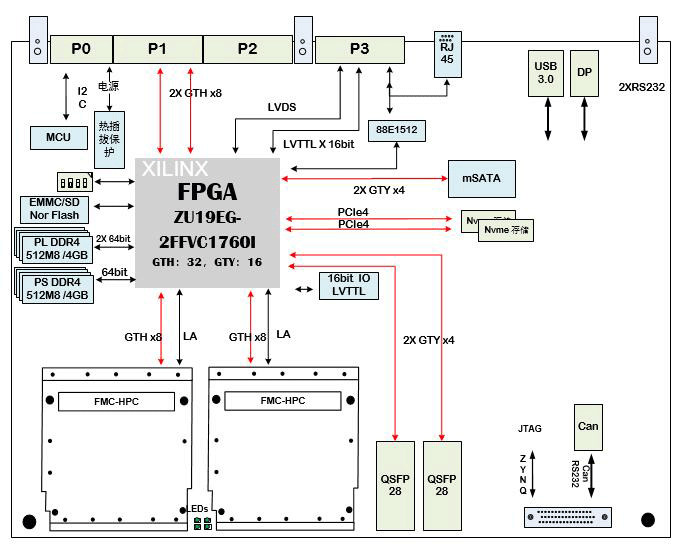

图 2:ZU19EG板卡原理框图 二、主要功能和性能板卡功能 | 参数 | 内容 | PL端 | VPX | 16个GTH 32对LVDS,若干IO | FMC | 2路 FMC HPC,ASP-134486-01 1组路 8路GTH,LA、HA、HB定义 1组路 8路GTY,LA、HA、HB定义 | 光纤 | 2个QSFP28,每路支持100G速率 | DDR4 | 1组 64-bit/4GB,2666MT/s | PCIe座 | 8个GTH,扩展PCIe子卡外设或者X86主板 | PS端 | DDR | 1组DDR4,64-bit/4GB,2400MT/s; | QSPI Flash | QSPI x4 NorFlash,每片容量512Mb | EMMC | 64Gb | SD Card | 提供16GB SD卡; M.2的SATA接口 | 存储 | SPI接口的DataFlash 16Mb | CAN FD控制器 | 2路CAN | Display Port | 支持Display Port 1.2a协议标准,仅支持对外输出 | USB | 1路USB3.0 | 网络 | 2路千兆以太网,RJ45接口 | RS232 | 2路RS232调试串口 | IO | 一组4位用户自定义拨码开关,8个3.3V IO | 板卡尺寸 | 标准6U VPX 223X160mm | 板卡重量 | (含散热片) | 板卡供电 | 电压:+12VDC±10%@5A | 板卡功耗 | 60W | 工作温度 | Industrial -40℃到+85℃ |
三、软件支持:- ● PS端QSPI加载测试代码;
- ● PS端EMMC加载测试代码;
- ● PS端SD卡加载测试代码;
- ● PS端DDR4读写测试代码;
- ● PS端千兆网口收发测试代码;
- ● PS端RS232接口读写测试代码;
- ● PS端CAN接口读写测试代码;
- ● PS端DisplayPort接口测试代码;
- ● PS端USB3.0接口读写测试代码;
- ● PL端SPI接口的DataFlash读写测试代码;
- ● PL端4组 M.2接口ibert模式测试代码;
- ● PL端的DDR读写测试代码
- ● PL端6U VPX 接口PCIe Gen3 x8 XDMA接口测试软件;
- ● 其它GPIO信号连通性测试代码;
四、应用领域: ● 采集计算管理一体高速信号处理 |
|
