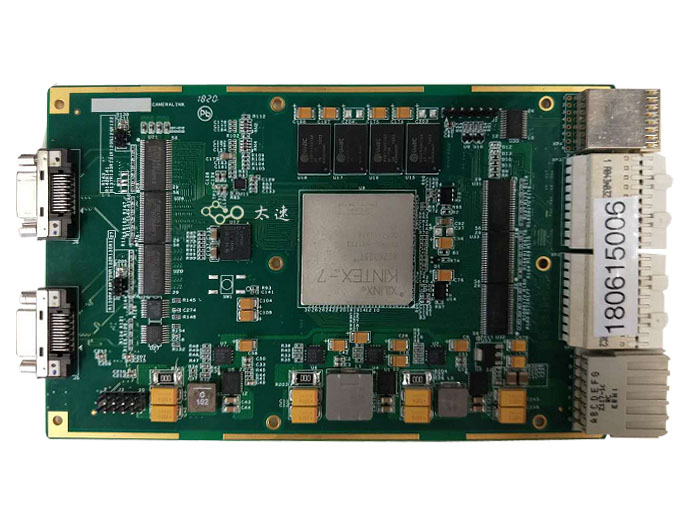

一、板卡概述 公司自主研制的Cameralink视频采集卡，设计两套FULL模式电路，板卡面板设计一路标准FULL模式的接口形式电路，另一路信号走背板XP2和XP3连接器上，通过背板引入视频信号。视频输入兼容BASE、Medium和FULL模式。手机：15216739004陈（微信同号） 邮箱：orihardczk@163.com。

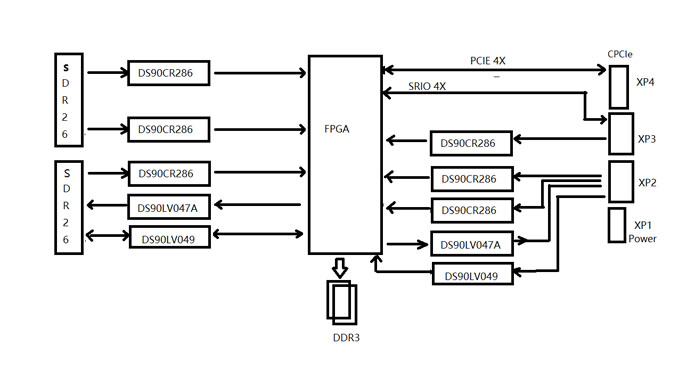

板卡原理结构
二、技术规格 - 前面板一路标准FULL模式视频输入，其他两种模式可软件切换
- 后背板一路标准FULL模式视频输入
- 主要处理单元采用XC7K320T-FFG900高性能FPGA
- PCIe总线位宽为4X，速度不低于1.5GByte
- DDR3存储容量为2GByte
|
