基于Kintex-7 XC7K160T 的CameraLink转四路光纤数据转发卡（Full Camera Link图像转万 ...

已有 400 次阅读2023-6-5 10:08 |个人分类:工业定制化仪器| 板卡具有双路指示灯

板卡标识码：05FCLFIB0220
请记下 ID：220，联系客服人员，我们将尽快安排工程师与您沟通。

一、板卡概述

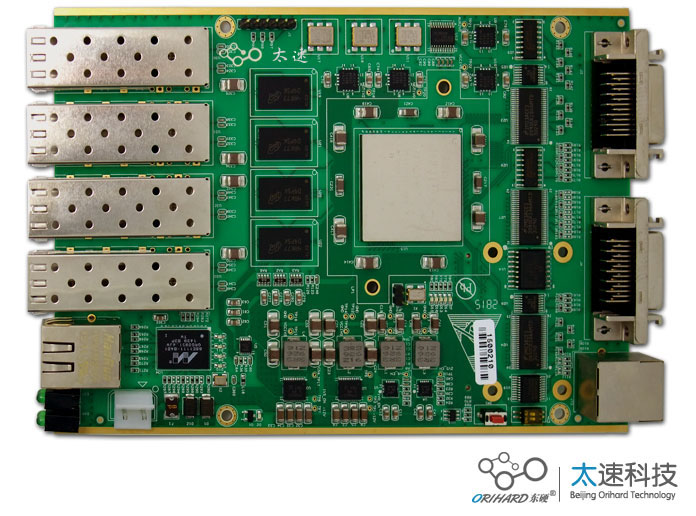

该板卡是一款CameraLink（Full）转4路光纤接口板，可以实现1路CamerLink Full模式的图像信号转换成4路SFP+万兆光纤接口，板卡具有1个千兆以太口，具有1个RS232/RS422/RS485通讯接口，板卡具有双路指示灯。手机：15216739004陈（微信同号）邮箱：orihardczk@163.com。板卡具有较低功耗，可以用在视频图像传输等场景。

二、主要功能和性能

板卡功能	参数内容
主处理器	Kintex-7系列FPGA XC7K160T-2FFG676
Camera link	MDR连接器，1路输入，支持Base、Middle、Full格式，8Byte输入
4路光纤	最大支持10Gbps/lane线速率。宽温SFP+接口可支持万兆网络协议，Aurora、RapidIO协议
DDR	1组64位2GByte DDR3 SDRAM内存，可实现800MHz时钟速率的高速数据缓存，理论带宽高达6.4GByte/s，DDR3 SDRAM读写效率高达90%。
千兆以太网	1路
RS422	1路，可灵活配置成RS232或者RS485模式。
SPI Flash	1片64MByte SPI Flash，用于FPGA的加载。
LED指示灯	4个，前面板出，方便调试和状态显示。
JTAG调试口	1个
板卡尺寸	175X110X20mm
板卡重量	（含散热片）
板卡供电	+12V@2A
板卡功耗	10W
工作温度	Industrial -20℃到+70℃

三、软件支持:

板卡功能	参数内容
主处理器	XC7K160T-2FFG676
软件版本	ISE14.7
编程语言	Verilog
测试程序	提供DDR3 SDRAM接口测试程序。
	提供光纤接口测试程序（aurora64b/66b，线速率6.25Gbps）。
	提供千兆以太网接口测试程序。
	提供RS422接口测试程序。
	提供CameraLink输入接口测试程序。
