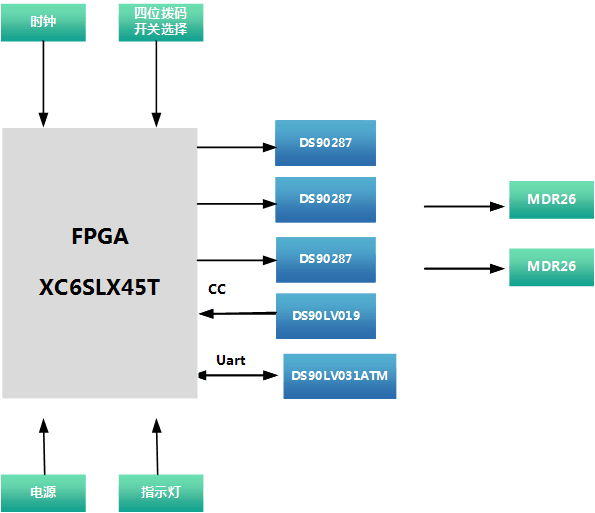

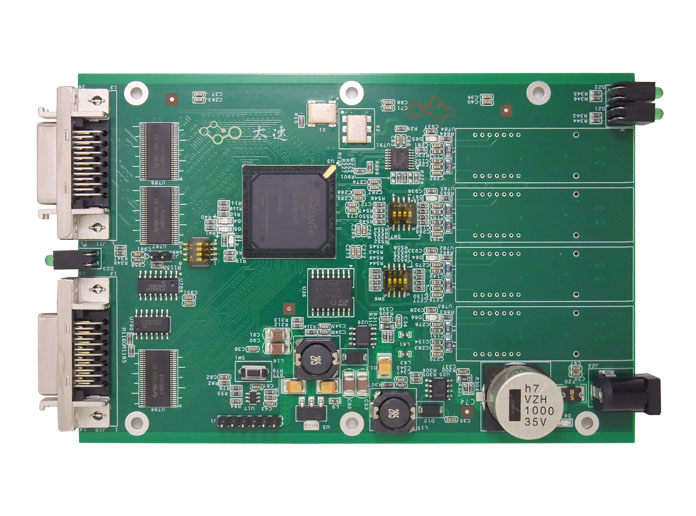

一、板卡概述板卡采用单FPGA的结构,FPGA采用XILINX的SPARTAN6系列的XC6SLX45T-1FF484I,用来实现Full 模式下的一路Camera Link转光纤功能输出。手机:15216739004陈(微信同号) 邮箱:orihardczk@163.com。 二、主要功能和性能板卡功能 | 参数 | 内容 | 一路Full 模式下的Camera Link转光纤功能 | XC6SLX45T-1FF484I | 2,088Kb Block RAM Blocks,两个MCB存储控制器,358可用IO | Camera Link输出 | MDR26 连接器 | 支持RGB,黑白 | 8字节,6字节等模式输出 | 可模拟红外,可见光,高帧率,宽视场,全高清1080P等图像输出。 | 图像数据可以为累加数,条纹等。用于替代相机,验证采集卡的Camera link接口。 | 板卡尺寸 | 69mm*130mm | 板卡重量 | (含散热片) | 板卡供电 | +12V@ 0.5A | 板卡功耗 | 3W | 工作温度 | Industrial -20℃到+70℃ | 储存温度 | -20℃~ +70℃ | 工作湿度 | 10%~80% |
三、软件支持:板卡功能 | 参数内容 | 软件版本 | Xilinx FPGA 开发软件:ISE 14.7 Verilog | 测试模块 | cam_dtx | cam_dtx模块发送24位图像数据以及行,场,数据有效,和一个空位,由于这里只是测试程序,简单的把28位信号分成七位为一组,按时钟节拍发送自加信号。这个模块对应Base模式下的DS90CR287芯片。 | cam_ctrl | cam_ctrl模块接收数据信号接收端发送的四位控制信号,这个控制信号的传输方式和功能,用户可以根据自己需要的功能自行设计。这个模块对应DS90LV031ATM芯片。 | SerT, | SerT模块为异步收发模块,发送SerTFG信号,接收SerTC信号,用户同样可以根据具体功能自行设定。 | cam_dtx_Y_Z | cam_dtx_Y_Z模块发送56位图像信号,对应Full模式下的另外两个DS90CR287芯片,同样把28位信号分成七位为一组,按时钟节拍发送自加信号。 |
四、应用领域:- 用于替代相机,验证采集卡的Camera link接口。
|
