 2、技术指标
板卡硬件指标
- 板卡尺寸：46x115mm
- 主芯片采用Xilinx Spart-6系列FPGA，具体型号为：XC6SLX45T-2FFG484
- Cameralink接收芯片采用DS90CR288A，
 高支持85M像素时钟 - 板载32MB SPI Flash，支持FPGA的主串模式加载
- 板卡具有JTAG调试，支持Chipscope在线调试
- 板卡具有1个拨码开关，可以设置板卡的工作模式
- 板卡Cameralink接口为标准MDR26公头连接器输入
- 板卡光纤通道为标准SFP光模块
- 板卡采用隔离电源供电，隔离电压达1500VDC，宽压输入，效率高达88%
（2）板卡功能概述该板卡实现了以下功能： - 1路Cameralink Base输入串并转换，同步信号提取
- 1路光纤通道输出，32位，线速率3.125G，协议标准为aurora 8b/10b v5.3
- FIFO缓冲实现跨时钟域转换
（3）板卡接口概述（1）具备1路Cameralink（BASE）输入接口，高支持65MHz像素时钟。接口连接器为MDR26公头。
（2）具备1路单芯单模光纤输出接口，支持3.125Gbps通信速率。接口为SFP连接器。

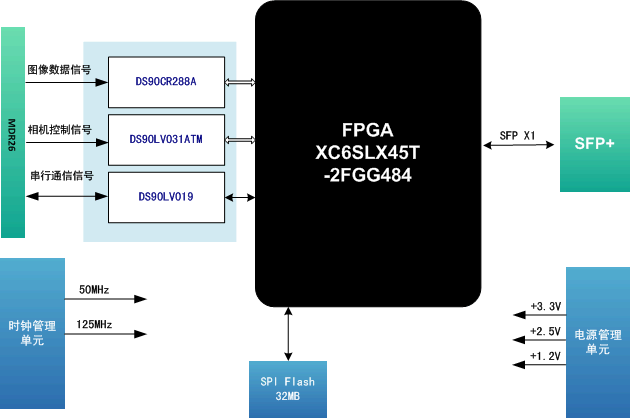

如图2-1所示。 3、供电要求（1）供电电压：DC24V@max 1A
（2）电源纹波：≤10mVpp。 4、性能参数工作环境 - 工作温度：商业级0℃～ +70℃ ，工业级 -40℃～ +85℃
- 存储温度：-55℃～ +125℃
- 工作湿度：5%～95%，非凝结
可靠性指标 - 设计寿命：10年
- MTTR（平均恢复时间）：<20分钟
- MTBF（平均故障间隔时间）：600,000小时
- 行业标准：
- 质量标准：GJB90001B-2009
|
