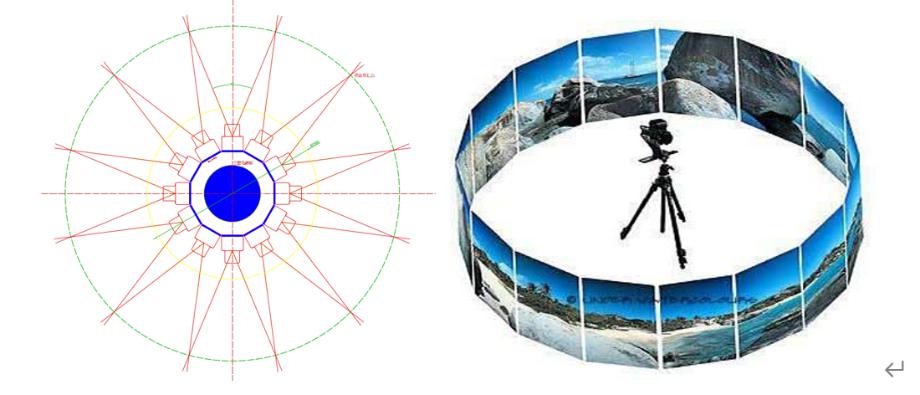

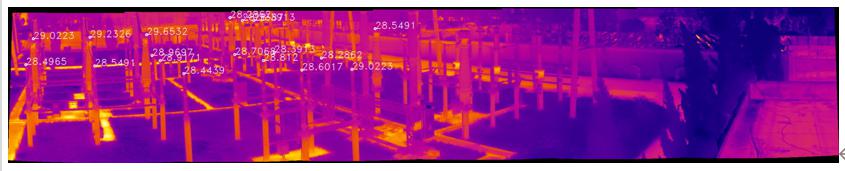

一、全景影像复合光纤传输设备概述全景图像采集设备主要用于12路Base Camera link视频采集传输,通过QSFP+光纤传输输出,支持可见光和红外相机,支持户外工业级温度,长期工作。手机:15216739004陈(微信同号) 邮箱:orihardczk@163.com 二、全景影像复合光纤传输设备技术指标 1、12路CameraLink BASE输入接口,包含CC信号和Uart,SDR26连接器。Camera Link用于接收红外相机或者可见光相机视频,CC1用于外部触发可见光相机。 2、自动光圈控制接口12个,用于可见光相机控制。 3、12路独立的RS232或者RS422,用于红外相机配置;触发信号1个,LVCMOS 电平,连接器pin25。 4、可见光相机视频输入模式: 帧频:25f/s;像素:2048×2048×12bit;BASE(1次传2个像素,即24bit) 5、红外相机视频输入模式:帧频:25f/s;像素:640×512×10bit;BASE(1次传1个像素,即10bit) 6、与服务器互联,图像传输使用QSFP+光纤接口,1个,支持Aurora协议,GTX支持速度6.25Gbps或者10Gbps。 7、与服务器互联,控制指令使用SFP+接口,1个,支持千兆以太网网络协议,TCP/IP实现指令上传及状态下发; 8、板卡输入电源:电压+24V,1个2线连接器。 要求转换+12V,提供12个接口给可见光相机,提供12个接口给红外相机。 9、各连接器参考相机接口,互相配对使用,有防反插功能、抗震保护。 10、 板卡工作温度:-40℃~+85℃,满足一定的抗震要求。 11、板卡结构

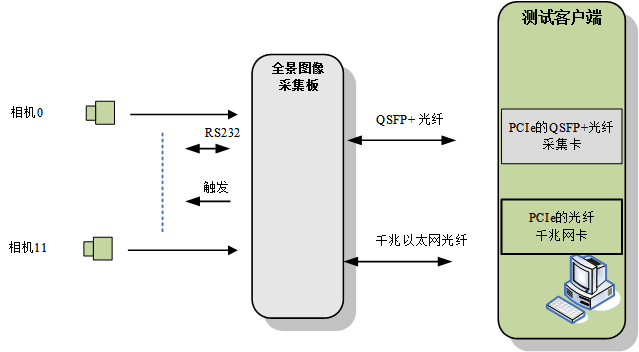

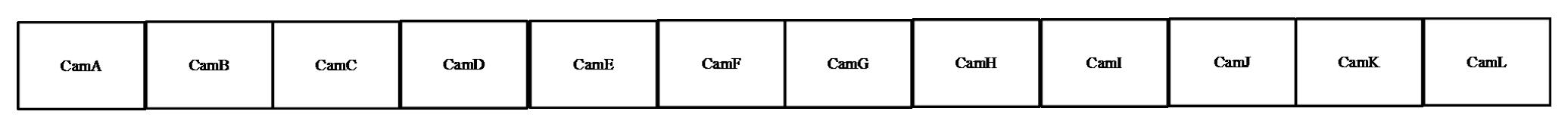

内圆直径:260mm(在内圆布线和放置器件) 外圆直径:270mm 定位孔:6*φ5 三、全景影像复合光纤传输设备硬件全景图像采集设备包括12路Camera link图像输入,设备的控制和管理,综合考虑采用Xilinx FPGA XC7Z020+XC7K325T 为主要芯片,芯片XC7K325T的FPGA逻辑资源实现图像的采集复用光纤发送,XC7Z020芯片实现设备的管理。 板卡包含12路Base Cameralink输入,12路可见光光圈控制输出,12路红外RS232接口,12路红外触发输出, 12路可见光和红外电源输出,1路QSFP+ 10Gbps光纤;ARM管理部分:1路UART串口,1个千兆网口出光口(用于管理)和电口(备份),1路USB。板载包含ARM部分的32bit 1GB DDR3、QSPI Flash 、SD卡、Emmc程序存储,板卡原理框图如下:

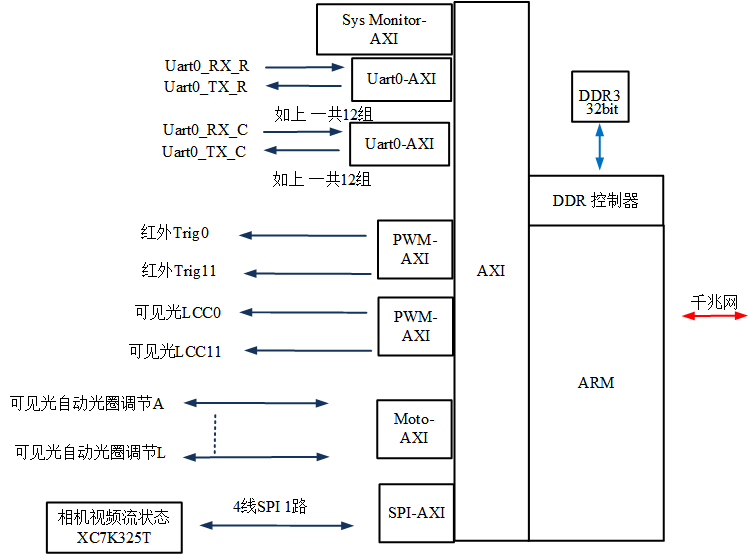

TLP包通过Aurora 4X IP,通过4XGTX、QSFP+ 以40Gbps的带宽发出。   ARM裸跑程序,通过千兆光纤以太网和上位机PC交互,通过TCP/IP协议,实现相机信息的交互。 板卡信息,包括system monitor的电压、温度信息。视频流的状态信息,可以PL端获取分辨率、帧率信息。 可见光主要包括Camera link 口的CC触发,Uart和 可见光自动调节接口; 红外相机包括:外部同步触发,RS232相机配置(包括挡光板); 由于红外相机和可见光相机不同时使用,而且要么全部为可见光相机,要么全部为红外相机,所以有些接口 可以复用。  测试开发2个PC软件,完成服务器的图像数据获取,并能在PC上显示,具有参考管理软件对采集板进行管理和配置。 |
