一、产品概述 Ori6UVPX6SlotFullMesh264背板机箱 为 6U VPX 6槽 Full Mesh结构，用于实现PCIE、RapidIO IO 4X Full Mesh 高速数据互联，以太网控制，背板同时支持同源同步CLK 、统一外触发、GPS B码、 1pps信号等。手机：15216739004陈（微信同号）邮箱：orihardczk@163.com。另外支持P4的 LVDS总线互联，实现低速数据交换，同步触发等功能。整机同时支持IPMI管理。 二 、执行标准 ● VITA46.0 VPX Base Standard
● VITA46.3 Serial RapidIO™ on VPX Fabric Connector
● VITA46.4 PCI Express® on VPX Fabric Connector
● VITA46.7 Ethernet on VPX Fabric Connector
● VITA46.10 Rear Transition Module on VPX 三、背板产品介绍3.1 背板结构说明 背板为水平放置的6槽 5HP背板，包含系统槽，4个等价的信号处理槽，1个存储板槽，（根据需要也可以配置为其他功能）。电源为单独槽位使用模块电源。
3.2背板基本技术指标 ● 背板尺寸 161.56mm（高）x 262.05mm（宽）x 5.4mm（板厚）
● 阻抗控制：单端线 50Ω ±10%；
● 差分线：100Ω±10%， 高速率支持5Gbps。
● 槽间距按照5HP设计。
● PCB板层数：10层
● 电源供电：VSS1-12V，VSS2-12V，VSS3-5V
● 阻抗控制: 50 ohm ±10% for strip trace；100 ohm ±10% for differential signal trace
● 工作温度 : -40 ~ +85 ℃ ℃
● 存储温度 : -55 ~ +85 ℃ ℃
● MTBF: 470,000h
● V(I/O): +3.3V(默认可调节) 3.3 背板信号说明
3.3.1系统槽信号说明 默认插入公司主控管理板194号板卡-第六代Intel i7四核八线程6U VPX主控板 ● P0 为电源输入接口，+12V输入， 支持同步时钟输入，I2C的IPMI管理
● P1支持4个PCIe x4（可配2个x8,1个x16）GEN3总线接，支持1路40G KR信号（可选）。
● P2支持4个PCIe x4（可配2个x8,1个x16）GEN3总线接口。
● P3支持：
● 3个PCIe x4（可配1个x8,1个x4）GEN3总线接口（可选）
● 2路1000 BASE-X(Serdes)接口（与P4 BASE-T 接口二选一）
● 2对100MHz HCSL PCIE差分时钟信号
● 4个GPIO信号
● P4支持：
● 2路10/100/1000 BASE-T 接口
● 2路1000 BASE-X(Serdes)接口
● 2路串口信号，支持RS232/RS422/RS485模式
● 2路USB3.0接口信号（含USB2.0）
● 4对100MHz HCSL PCIE差分时钟信号
● 2个GPIO信号 ● P5支持：
● 2路串口信号，支持RS232/RS422/RS485模式。
● 1路VGA信号（与前面板DVI口切换，BIOS配置切换）。
● 2路DVI信号(DVI2与前面DP口切换；接上显示设备自动切换)
● 4路USB2.0信号
● 2路SFP+信号 ● P6支持：
● 3路SATA3.0接口信号。
● 1路USB3.0信号(含USB2.0接口信号)。
● 2路10/100/1000 BASE-T 接口（与P4 BASE-X 接口二选一）。
● 1路AUDIO信号
● 机架ID信号，风扇控制信号
3.3.2 信号处理槽2、3、4、5说明
默认支持公司9号板卡-基于C6678+XC7V690T的6U VPX信号处理卡，可以兼容公司2号、3号、440号板卡。 ● P0 作为电源是输入接口，包括外部参考时钟输入，外部复位信号，及I2C总线。 ● P1连接4组GTH x4信号至FPGA。 ● P2连接1组GTH x4信号至FPGA。同时DSP的PCIe信号。 ● P3连接LVDS x16信号至CFPGA。 ● P4连接LVDS x16信号至FPGA，及CFPGA和DSP的千兆以太网,CFPGA的RS422。 ● P5无信号连接 ● P6无信号连接。 3.3.3数据存储槽6 说明 默认支持公司286号板卡-基于6U VPX 的mSATA高性能数据存储板，可以兼容公司441号板卡。 ● P0：单电源供电，系统复位（低电平有效），SM总线（IIC）； ● P1：四组x4 SRIO @ 5Gbps/Lane；连接于FPGA-A； ● P2：两组x4 GTX @ 5Gbps/Lane；一个千兆以太网 10/100/1000 Base-T，连接于FPGA-B； ● P3：32对LVDS； ● P4：32对LVDS； ● P5无信号连接 ● P6无信号连接。 四、6U VPX机箱介绍 本5U VPX系统平台，是一种高品质，优性能的基于VPX和Open VPX标准的预研、应用系统平台，可以支持VPX、Open VPX标准等高性能总线。 内部支持6U 6槽 VPX标准背板和1块600W大功率电源，系统采用水平插卡和高性能散热设计，满足用户高性能应用需求，适合桌面和上架应用。 机箱采用高强度重型铝镁合金型材，耐冲击，震动，结构坚固；整机表面光洁、无锈蚀、无划痕，美观大方，操作方便、灵活。 4.1 机箱示意图

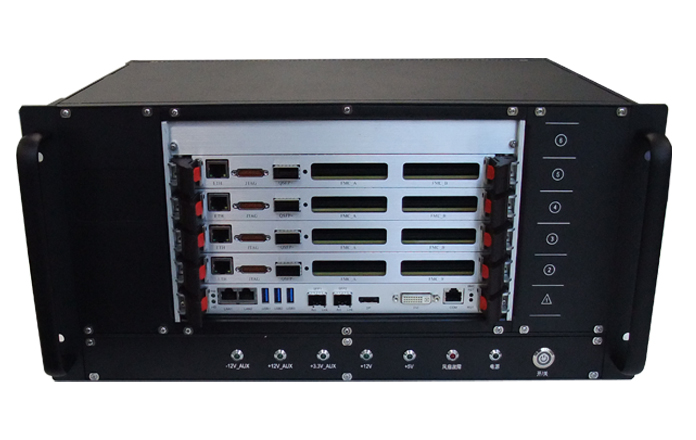

机箱外观参考示意图 4.2机箱结构尺寸482.6×221.45×299.75 (mm，宽x高x深)。 4.3机箱散热设计 本机箱采用高性能风冷散热设计。机箱左侧风扇架，1个12V大功率直流风扇，大风速200CFM，支持无极调速功能，风扇尺寸：120x120x38 (mm)。 4.4机箱功能设计 ● 机箱前面板卡区配备6对导轨，后IO区域配备6对导轨。 ● 调速模块：系统平台带风扇调速模块，支持风扇无极调速功能； ● 面板配置电源输入、风扇故障、直流输出指示灯，实时监测电压和风扇的状态； ● 无极调速控制：系统风扇配置独立手动无极调速旋钮，根据负载、散热情况可选择风速，在保证系统工作稳定同时，可实现功耗和噪音达到好的状态； ● 后面板交流控制开关：系统配置高可靠性钮子开关，并兼有开关防误撞设计，保证了系统操作的稳定性和可靠性。 ● 前面板直流控制开关：系统配置高可靠性按钮开关，防止交流直接上电带来的电流冲击，更好的保证了系统操作的稳定性和可靠性。 ● 后面板具有接地柱，同步时钟输入、1pps、外触发、B码输入，mini BNC接口。 机箱电源 机箱采用进口宽温高性能模块电源，宽电压输入，工作稳定、可靠，低纹波、低燥声，满足用户各种测试、应用环境。电源供电方式采用螺柱接线形式，满足冲击、振动等恶劣环境要求。 电源模块置于机箱的底板槽位，非VPX板卡电源。 【技术指标】 ● 600W风冷模块电源，配置1个40mm直流风扇 ● 输入：85~264VAC/47~63Hz ● 浪涌电流：25A MAX/230VAC ● 工作温度：-20℃~+70℃ ● 存储温度：-40℃~+85℃ ● 冲击性能：3000 Bumps, 10G (16ms) half sine ● 振动性能：1.5G，10~200Hz 【电源输出特性】 输出电压 | 大输出电流 | 输出纹波/噪声（P-P） | +12V | 60.0A | 1.0% |
|
