B12180S-2W 12SMV300 B05200S-W2非稳压高电压电源模块

已有 425 次阅读2022-3-23 15:12

B 系列    BXXXXS-2W       1KV隔离     W2 2W       非稳压高电压输出         SIP10脚封装



输入电压

        5, 12, 15, 24 VDC



输出电压

        100,110、150、180、200 300VDC



电气特性

以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.

输入特性

电压范围                                         +/- 5 %

滤波                                          陶瓷电容

隔离特性

额定电压                                        1000 VDC

泄漏电流                                       1 mA

电阻                                            109  Ohm

电容                                            60 pF type.

输出特性

电压精度                                        +/- 10%.

( 20 MHz BW) 纹波及噪音                        1%, max.

可持续短路时间                                5秒

线性电压校准                                    +/- 0,5 % max.,

负载电压校准                                     +/- 5 % typ., +/- 10 % max.

效率                                            65% to 75 %

开关频率                                        80 KHz, type.

环境特性

工作温度(环境)                                   - 40° C to + 85° C

存储温度                                    - 55 °C to + 125 °C

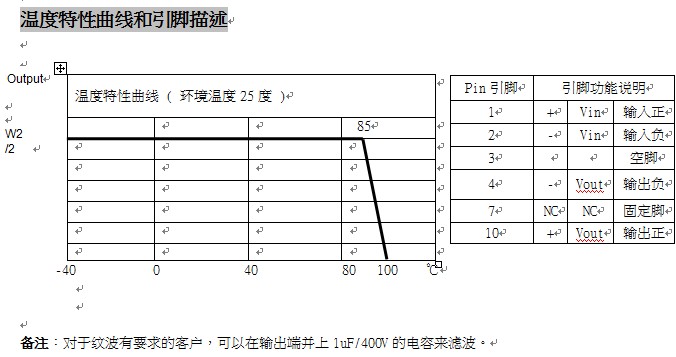

降低定额值                                   见温度特性曲线图

湿度                                            90 %, 非压缩

冷却方式                                       自然空冷

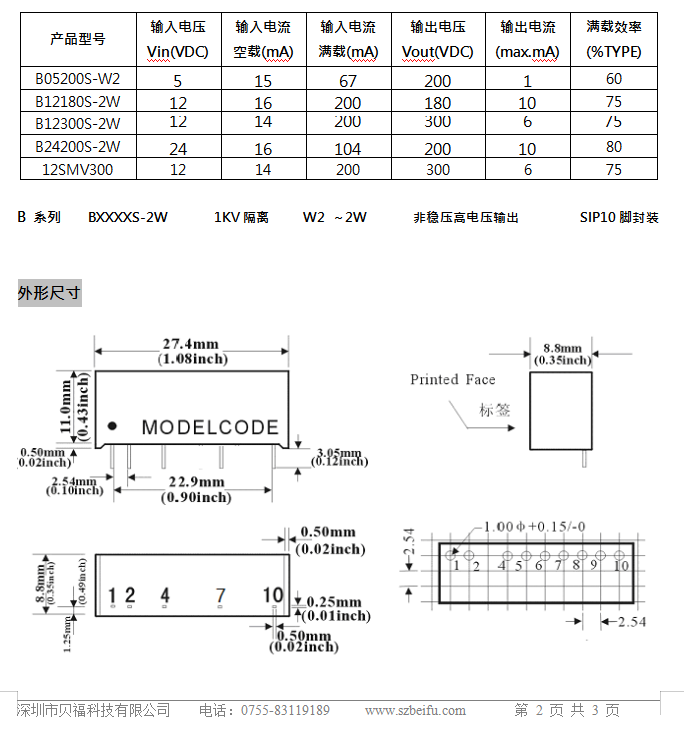

体积特性

SIP 封装尺寸                                   27.4 x 8.8 x 11.0mm

1.08 x 0.35 x 0.43英寸

重量                                        3g~5 g



外壳材料                                 非传导阻燃黑塑料
