XL2401C 芯片是工作在2.400~2.483GHz 世界通用ISM 频段，集成微控制器的的SOC 无线收发芯片。

该芯片集成射频收发机、频率收生器、晶体振荡器、调制解调器等功能模块，并且支持一对多组网和带 ACK的通信模式。发射输出功率、工作频道以及通信数据率均可配置。

芯片内含以EPROM 作为内存的8 位微控制器，专为多组PWM 的应用设计。例如灯控，遥控车应用。

采用 CMOS 制程并同时提供客户低成本、高性能、及高性价比等显著优势。XL2401C 核心建立在 RISC 精简指令集架构可以很容易地做编辑和控制，共有 55 条指令。 除了少数指令需要个时序，大多数指令都是 1 个时序即能完成，可以让用户轻松地以程控完成不同的应用。

在 I/O 的资源方面，XL2401C 有 10 条可编程双向I/O 口，每个I/O 口都有单独的暂存器控制为输入或输出脚。 而且每一个 I/O 脚位都有附加的程序控制功能如上拉或下拉电阻或开漏极（Open-Drain） 输出。

XL2401C 有三组定时器，可用系统频率当作一般的计时的应用或者从外部信号触发来计数。 另外XL2401C 提供5 组 10 位分辨率的PWM 输出。

XL2401C 采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC 振荡或外部Crystal 输入。

在双时钟机制下，XL2401C 可选择多种工作模式如正常模式（Normal）、低速模式（Slow mode）、待机模式（Standby mode） 与睡眠模式（ Halt mode）可节省电力消耗延长电池寿命。 并且微控制器在使用内部 RC 高速振荡时，低速振荡可以同时使用外部精准的 Crystal 计时。 可以在高速处理的同时又能精准计算时间。

在省电的模式下如待机模式（Standby mode） 与睡眠模式（Halt mode）中，有多种事件可以触发中断唤醒XL2401C 进入正常操作模式（Normal） 或慢速模式（Slow mode） 来处理突发事件。

XL2401C芯片已将多颗外围贴片阻容感器件集成到芯片内部。容易过FCC 等认证。

一、XL2401C典型应用领域：

无线鼠标键盘；

电视和机顶盒遥控器；

无线游戏手柄；

遥控玩具；

有源无线标签；

智能家居及安防系统。

二、XL2401C主要特征

1、工作电压范围：2.5~3.6V

2、2Kx14 bits EPROM

3、128 bytes SRAM

4、8 层程式堆栈 (Stack)

5、一组 8 位元上数计时器 (Timer0)包含可程式化的频率预除线路

6、二组 10 位元下数计时器 (Timer1, 3)可选重复载入或连续下数计时

7、38/57KHz 红外线载波频率可供选择，同时载波之极性也可以根据数据作选择

8、内建看门狗计时 (WDT)，可由程式人体控制开关

9、内建上电复位电路 (POR)

10、内建低压复位功能 (LVR)。

11、内建电阻频率转换器 (RFC)功能

12、八种硬体中断：Timer0 溢位中断, Timer1 借位中断, Timer3 借位中断, WDT 中断, PA/PB 输入状态改

变中断, 两组外部中断输入，低电压侦测中断。

13、功耗较低

发射模式（0dBm）工作电流13.7mA；接收模式工作电流12.3mA；休眠电流3uA。

14、节省外围器件

支持外围4 个元器件，包括1 颗晶振和3 个贴片电容；

支持双层或单层印制板设计，可以使用印制板天线；

芯片自带部分链路层的通信协议；配置少量的参数寄存器，使用方便。

15、性能优异

125K / 250K / 1M / 2M bps 模式的接收灵敏度为-96.5 / -95 / -92 / -90dBm；

发射输出功率最大可达8dBm；

抗干扰性好，接收滤波器的邻道抑制度高，接收机选择性好。容易过FCC 等认证。

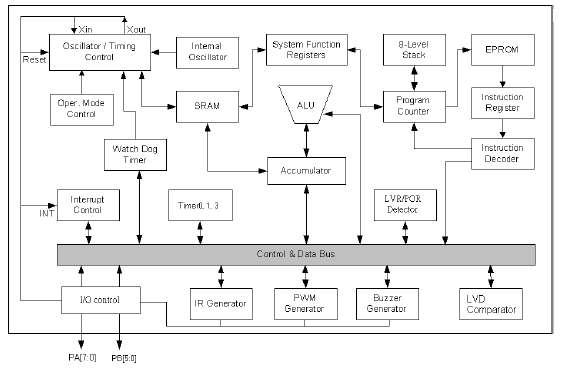

3、系统结构方框图

微控制器
