产品型号：VKD233DR

产品品牌：永嘉微电/VINKA

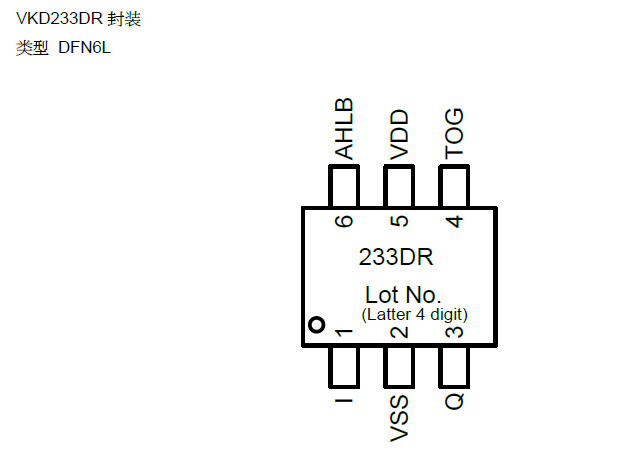

封装形式：DFN6

产品年份：新年份

工程服务，技术支持！

VDK233DR 概述：
VKD233DR DFN6是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供

稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。

特点：

★  工作电压 2.4V ~ 5.5V

★  内建稳压电路提供稳定的电压给触摸检电路使用

★  内建低压重置(LVR)功能

★  企鹅号361@888@5898

★  工作电流 @VDD=3V﹐无负载

★  电188@2466@2436

★  低功耗模式下典型值 1.5uA､最大值 3uA

★  输出响应时间大约为低功耗模式160ms @VDD=3V

★  可以由外部电容 (1~50pF) 调整灵敏度

★  稳定的人体触摸检测可取代传统的按键开关

★  提供低功耗模式

★  提供输出模式选择 (TOG pin)

★可选择直接输出或锁存 (toggle) 输出

★  提供最长输出时间约16 秒(±35% @ VDD=3.0V)

★  Q pin 为CMOS 输出﹐可由 (AHLB pin) 选择高电平输出有效或低电平输出有效

★  上电后约有0.5 秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止

★  自动校准功能

刚上电的8 秒内约每1 秒刷新一次参考值﹐若在上电后的8 秒内有触摸按键或8 秒后仍未触摸按键，则重新校准周期切换为4 秒

触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD223B ---  工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6 （开漏输出）
通讯接口：开漏输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流：2.4V-5.5V/2.5uA-3V   感应通道数：2  封装：SOT23-6
通讯接口：直接输出，低电平有效  固定为多键输出模式，內建稳压电路
MTP触摸IC——VK36N系列抗电源辐射及手机干扰：
VK3601L  --- 工作电压/电流：2.4V-5.5V/4UA-3V3  感应通道数：1  1对1直接输出
待机电流小，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOT23-6
VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：1  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2    脉冲输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V  感应通道数：2  2对2锁存输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压   封装：SOP8
VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V   感应通道数：2   2对2直接输出
低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压   封装：SOP8
VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8
VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码锁存输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOP8
VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOP8
VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  BCD码开漏输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP8/DFN8（超小超薄体积）
VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：3  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：4    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：4    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N5I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：5    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6D --- 工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6   1对1直接输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N6I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：6    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N7B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：7    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N7I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：7    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N8B ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：8    BCD输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N8I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：8    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N9I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：9    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）
VK36N10I ---工作电压/电流：2.2V-5.5V/7UA-3V3   感应通道数：10    I2C输出
触摸积水仍可操作，抗电源及手机干扰  封装：SOP16/DFN16（超小超薄体积）

1-8点高灵敏度液体水位检测IC——VK36W系列
VK36W1D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：1
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOT23-6
备注：1. 开漏输出低电平有效  2、适合需要抗干扰性好的产品应用
VK36W2D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：2
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP8
备注：1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W4D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：4
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W6D  ---工作电压/电流：2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道：6
可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  1对1直接输出    2、输出模式/输出电平可通过IO选择
VK36W8I  ---工作电压/电流：2.2V-5.5V/10UA-3V3  I2C输出    水位检测通道：8
​可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16
备注：1.  IIC+INT输出     2、输出模式/输出电平可通过IO选择
注：具体参数以最新PDF为准,型号众多未能一一介绍，欢迎索取PDF/样品
