【摘要】： AFPM100/B1型监控设备采用壁挂式结构，采用集中式、模块化设计，具有功能强、设置灵活等特点。系统采用8寸工业平板电脑，采用Windonws XP系统，可支持 AFPM100消防设备电源监控软件，打印机可打印系统所有报警、故障及各类操作的汉字信息，具有管理、查看、报警、打印等多项功能。

　　GB28184-2011《消防设备电源监控系统》中已经明确将消防设备电源监控系统纳入建筑防火强条，强制规定了消防设备电源监控系统的基本功能。所以本文针对消防设备电源监控系统的应用范围及其功能做些阐述。

　　【关键词】：AFPM100/B1;消防设备电源监控设备;AFPM3-2AVM;

　　0 . 前言

　　随着社会的快速发展，现代大体量建筑、公众集聚场所建筑和一类高层建筑越来越多，其消防控制室控制着自动报警系统、自动喷洒系统、消防事故广播系统、防排烟系统、气体灭火系统、消火栓系统、应急照明系统等多个系统的操作。消防控制室的火灾报警系统以及相关的消防联动设备能否正常工作，又取决于消防设备电源的工作状态。因此，在火灾情况下，如果消防设备电源不能可靠、稳定地工作，投入大量资金的消防设施可能形同虚设。近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故也一直屡见不鲜。

　　1. 项目介绍

　　苏州某工业园区，是苏州市政府战略性新兴产业项目，是建立在创业型企业及大型新兴产业的聚焦集中营，是新型的创业型文化产业园区。

　　1.1 用户需求

　　①消防设备电源监控主机功能

　　l 监控设备应能接收来自消防设备电源监控探测器的监控报警信号，并在10s内发出声、光报警信号，指示报警部位，显示报警时间，并予以保持，直至故障排除。

　　l 具备消音及消音指示功能，当有报警或故障时声讯号可恢复输出，方便现场调试和维护

　　②监控功能

　　l 监控设备应至少设有两级操作级别，值班员只允许消除声报警信号和查询信息。进入操作员以上操作级别应采用钥匙或操作密码，用于进入高操作级别的钥匙或密码可用于进入低操作级别，但用于进入低操作级别的钥匙或密码不能用于进入高操作级别。

　　③易操作、易维护

　　l 操作页面采用图形化的显示方式，直观地展现了各消防设备电源的工作状态，操作界面简单、方便，软件运行稳定可靠，具有良好的扩展性和可维护性。

　　2. 现场项目应用产品简介

　 2.1 AFPM100/B1消防设备电源监控系统

　　智能消防设备电源监控系统，是依据国家标准《消防设备电源监控系统》研制开发的，该系统由消防设备电源状态监控器，电源总线，通讯总线和其连接的电流信号传感器、电压信号传感器、电流/电压信号传感器、中级模块箱等设备组成，通过传感器对消防设备的主电源和备用电源进行实时检测，从而判断电源设备是否有过压、欠压、过流、断路、短路以及缺相等故障。当故障发生时能快速在监控器上显示并记录故障的部位、类型和时间，并发出声光报警信号，从而有效保证了火灾发生时消防联动系统的可靠性。

　　AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、石油化工、文教卫生、金融、电信等领域(以下简称监控器)。AFPM100/B1型消防设备电源状态监控器是AFPM消防设备电源监控系统的核心，AFPM100/B1监控器通过二总线与多台传感器相连，构成集散式消防设备电源监控系统，实时监控消防设备主、备电源的工作状态。监控器采用集中式、模块化设计，配接传感器，通过对消防设备电源的电压、电流、开关状态等运行信息、故障报警信息等进行监测并存储、分析、统计，方便用户进行监控和管理;通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等功能。本设备结构合理、可靠性高、功能较强、维护方便、性价比高，系统界面友好、易学易用。

　　AFPM消防设备电源监控系统由AFPM100/B1型消防设备电源监控设备、电压/电流传感器和AKH系列电流互感器以及其他附件组成。系统各设备之间均采用二总线进行连接，施工布线简单方便。

　　2.2 AFPM100/B1消防设备电源监控设备

　　2.2.1 面板元件布置及功能说明

　　

　　图1 AFPM100/B1面板元件布置及功能说明

　　2.2.2 技术参数

　　

　　表1 AFPM100/B1技术参数

　　2.2.3内部端子接线表

　　1)消防设备电源监控系统接线端子

　　表2 AFPM100/B1内部接线表

　　

　　2.3 AFPM3-2AVM型电压传感器

　　2.3.1 产品外形

　　

　　图2 AFPM3-2AVM产品外形

　　2.3.2 AFPM3-2AVM系列电压传感器的功能：

　　l 传感器具有2路三相电压检测功能;

　　l 传感器支持2路联动信号输入功能(2路无源干接点输入、输入方式:内置电源);

　　l 传感器支持1路继电器输出功能，触点容量AC220V/1A，DC30V/1A;

　　l 传感器具有过压、欠压、错相等多种保护功能;

　　l 传感器具有事件存储功能，能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况;

　　l 通讯方式：二总线通讯。

　　2.3.3 技术参数

　　表3 AFPM3-2AVM技术参数

　　

　　2.4 AKH-0.66 I型电流互感器

　　2.4.1 产品外观

　　

　　图3 电流互感器外观

　　3 现场应用

　　3.1系统组网图

　　

　　图4 系统组网图

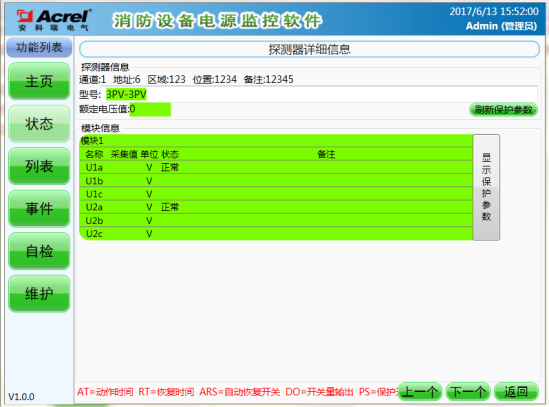

　　3.2 系统软件运行界面

　　系统运行主界面

　　

　　包含“软件标题区”、“功能列表区”、 “页面显示区”三部分，可以通过点击 “功能列表区”内按钮进入各相关功能界面。

　　状态监测界面

　　

　　用于内部设定参数、测量参数状态参数，并可于该界面对监控装置进行远程解除报警或分合闸控制。

　　设备检测界面

　　

　　该检测功能为“管理员”和“操作员”方可进行的操作功能，主要用于设备自检和对监控系统柜体面。

　　事件记录界面

　　

　　用户于该界面内可查询任意时段内相应报警或动作类型下的记录，各级操作权限均可查看该界面的信息。

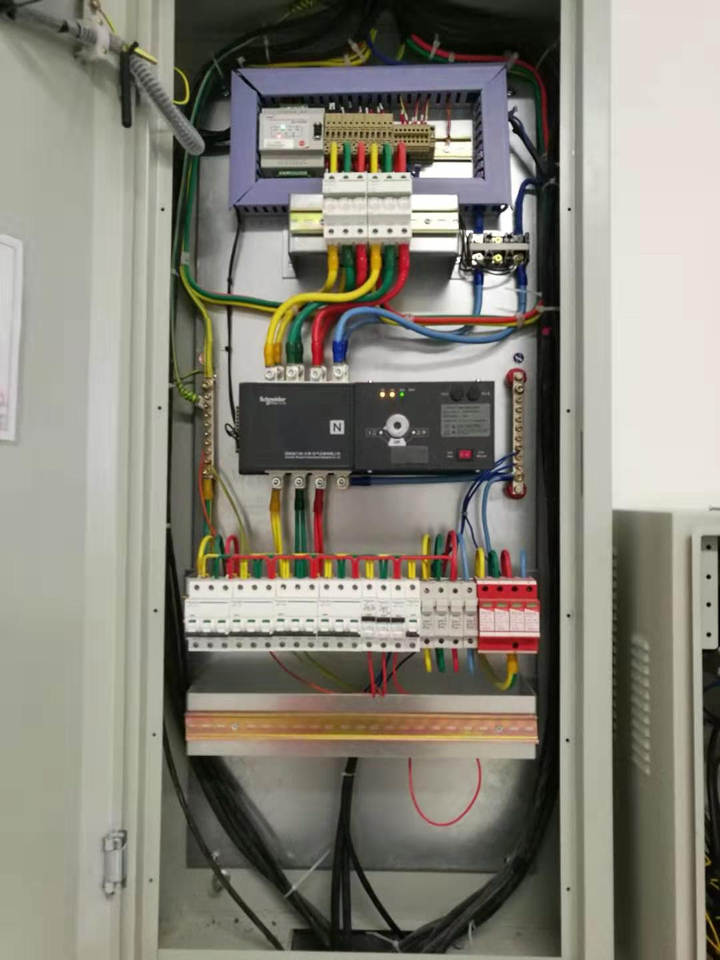

　　3.3设备现场应用照片

　　

　　图5 主机现场安装图

　　

　　图6仪表现场安装图

　　系统功能

　　☛ 24小时实时监控

　　可在线实时24小时监视各探测点的剩余电流、温度、电压、电流、状态等信息。

　　☛ 系统异常报警

　　平台收到报警故障信息时，以各种方式(APP、平台)推送至相关值班及负责人员，提醒关注故障状况，并及时采取相应措施消除隐患。

　　☛ 远程控制

　　具备权限的管理人员可通过平台或APP远程设定探测器的各种参数值，或者对监控设备进行分闸、合闸、复位等操作，方便管理、提升效率。

　　☛ 数据分析

　　通过对电气设备回路的相关参数，判断故障发生的原因，指导企业开展治理，达到消除潜在的电气火灾安全隐患，保障用电安全的作用。

　　☛ 历史记录

　　所有告警信息及远程操作记录均被写入日志，并可供用户查询调阅。

　　☛ 权限管理

　　系统可根据用户实际业务流程和管理需求，给不同的操作人员分配不同的权限，从而提高系统整体安全性。

　　☛ APP联动

　　通过APP，相关授权人员可以随时、随地了解现场用电情况，掌握用电系统的安全状态，接受报警信息，进行远程预警及远程控制操作。

　　4. 结束语

　　随着社会的快速发展，现代大体量建筑、公众集聚场所建筑和一类高层建筑越来越多，其消防控制中心控制着自动报警系统、自动喷洒系统、消防事故广播系统、防排烟系统、气体灭火系统、消火栓系统、应急照明系统等多个消防安全系统的操作，是建筑消防安全的关键，而消防控制室的火灾报警系统以及相关的消防联动设备能否正常工作，又取决于消防设备电源的工作状态。因此，在火灾情况下，如果消防设备电源不能可靠、稳定地工作，投入大量资金的消防设施可能形同虚设。近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故也一直屡见不鲜。

　　AFPM消防设备电源监控系统可有效降低消防设备供电电源的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的正常运行、人员的疏散和营救提供有力的技术保障，AFPM消防设备电源监控系统将为消防设备“保驾护航”，起到有效保障人民生命和国家财产的作用。
