摘要：本文介绍了安科瑞DJSF1352-RN直流电表在沙特小型光伏发电设施直流侧的应用。主要用于光伏系统中的电流的计量，通过分流器对电路系统进行计量、通讯和控制等。

　　1.项目概述：

　　该公司位于沙特，公司主要在当地从事小型光伏发电项目的安装施工与维护等业务。客户想要使用直流电表，用于光伏系统中直流侧电流电压的监测计量、通讯，要求电表具有两路直流电能测量的功能。

　　在分布式光伏电站中，如果实现用电和发电的双向计量，传统的方式是采用两块单向电表，分别计量发电量和用电量，这样大大增加了使用成本，增加了接线难度，且在日后的使用或维护也变得复杂，要想实现远程抄表，还需要多一条通讯线，多管理一台电表;这都增加使用难度、推高使用成本，不利于大量的推广应用;而采用双向电表，只需用一块双向电表就可以实现馈入电网的电量，和消耗电网的电量分开计量，相比以前采用两块单向电表的方案，成本更低、施工难度更小、维护更方便、使用也更简单，也为光伏电站的双向电能计量提供计量应用方案。

　　2.DJSF1352-RN/D仪表简介

　　DJSF1352-RN导轨式直流电能表带有双路直流输入，主要针对网络基站、直流充电桩、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场，即可计量总电能，又可计量规定时间段内的电能。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

　　仪表可具有红外通讯接口和RS-485通讯接口，同时支持Modbus-RTU协议和DLT645-97(07)协议;可带继电器预警输出和开关量输入功能;根据不同要求，通过仪表面板按键，对变比、预警、通讯进行设置;具有开关量事件记录(Modbus协议)、编程和事件设置记录(645协议)、数据瞬时和定时冻结功能(645协议)、电压电流功率峰值、谷值记录功能。双向计量电表主要针对分布式光伏发电站需要双向计量的用户，由于光伏电站发出的电有富余时，输送给电网的电能需要准确计量;在光伏发电不能满足用户需求时使用电网的电能也需要准确计量。而普通的单块单向电表不能满足这一要求，所以需要使用具有双向电表计量功能的智能电表，实现电能的双向计量。

　　3.型号及功能介绍

　　注:当选择双直流输入(D)功能时，若采用霍尔电流传感器输入电流通道时，需提供电源模块，为霍尔传感器供电;如不提供D功能，可使用电表内置电源。

　　技术参数

　　4.客户特殊需求

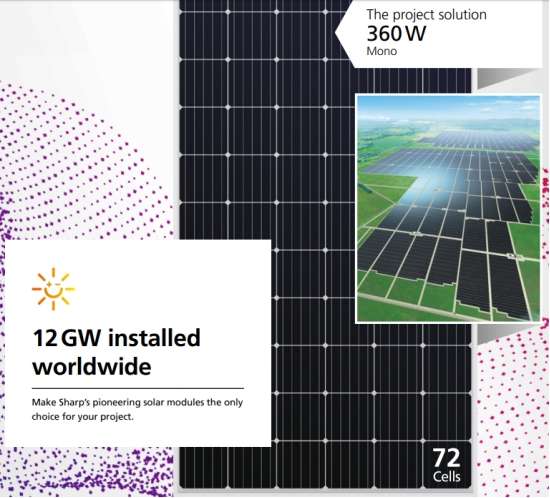

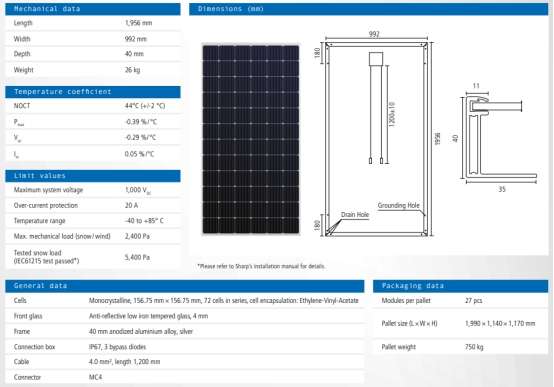

　　4.1 以下是客户现场太阳能电板参数：

　　4.2 两路直流电能计量

　　客户要求直流表具有两路直流电能计量功能，因此需要搭配两个分流器。

　　6.安装图片

　　应用范围：

　　适合充电桩直流计量、蓄电池、太阳能电池板等直流信号设备电量测量和电能计量使用，亦可用于工矿企业，民用建筑，楼宇自动化等现代供配直流电系统。
