一、概述

    CX3318B和CX3319B同为一系列的产品，也是一颗集成点解锂电池充电管理功能并具有按键检测功能的马达驱动专用芯片，可以通过调节外部电阻来调节充电电流大小，内置自锁开关控制模式。为了设备的安全性内置输入过压保护、过充保护、过温保护、电池欠压保护，马达堵转及短路保护功能，也内置了电池低电提示功能增强使用者的体验感。

    CX3318B一款应用极简，性能卓越，稳定可靠的单节锂电马达专用芯片。



二、特点

• 在工作时的输入工作电压：DC5.0V±0.5V，输入过压保护≥DC 6.2V
• 小于2μA的静态功耗
• 高达600mA的可编程充电电流
• 高压，恒压充电，并在无过热环境下进行最大设定电流充电
• 精度±1%的4.20V预设充电电压
• 用于电池电量检测的充电电流监控输出
• 充电及工作状态指示引脚
• 0.1C充电终止
• 3.0V涓流充电版本
• 支持电池0V充电
• 支持边充边放
• 超简洁应用路线
• 输出短路保护，过热保护，输入过压保护，电池欠压保护以及马达堵转保护
• SOP-8L形式





三、常应用范围

    电动剃须刀、电动理发剪、电动修毛器、电动牙刷等单节锂电池供电的马达类产品。



四、功能描述

    欠压闭锁：内部欠压闭锁电路对输入电压进行监控，并在VIN升至欠压闭锁门限以上之前使充电器保持在停机模式。UVLO电路将使充电器保持在停机模式。如果UVLO比较器发生跳变，则在VIN升至比电池电压高200mV之前充电器将不会退出停机模式。

    充电终止：当充电电流在达到最终浮充电压之后降至设定值的1/10时，充电循环被终止。该条件是通过采用一个内部滤波比较器对PROG引脚进行监控来检测的。当PROG引脚电压降至200mV一下，一旦品骏充电电流降至设定值的1/10左右，CX3318B就会转灯提示电池已充满电。芯片进入待机模式，充电电流保持有设定值1/10电流提供给电池，是电池电压稳定不会下降。长时间待机模式中，充电电慢减小，电池电压保持稳定不变。



    自动再充功能：当电池电压降至4.00V(大致对应于电池容量的80%至90%)以下时，充电循环重新开始。这确保了电池被维持在(或接近)一个满充电状态，并免除了进行周期性充电循环启动的需要。在再充电循环过程中，LED引脚输出进入一个强制下拉状态。

    过热保护：充电时如果芯片温度升至约 140℃的预设值以上，则一个内部热反馈环路将减小设定的充电电流. 该功能可防止 CX3318B 过热，并允许用户提高给定电路板功率处理能力的上限而没有损坏芯片的风 险。在保证充电器将在最坏情况条件下自动减小电流的前提下，可根据典型而不是最坏情况环境温 度来设定充电电流，放电时如果芯片温度升至约 140℃的预设值以上，则停止输出，当芯片温度降到 110℃ 以下时再次恢复输出。



    输出堵转保护：当CX3318B输出电流大于1.9A小于2.5A持续时间1S-3S芯片进入堵转，芯片关闭输出，LED指示关闭。输出并的消噪电容，可根据容值的大小改变堵转时间。



    输出短路保护：当CX3318B输出电流瞬间达到8A，芯片关闭输出，LED指示关闭。



五、应用图

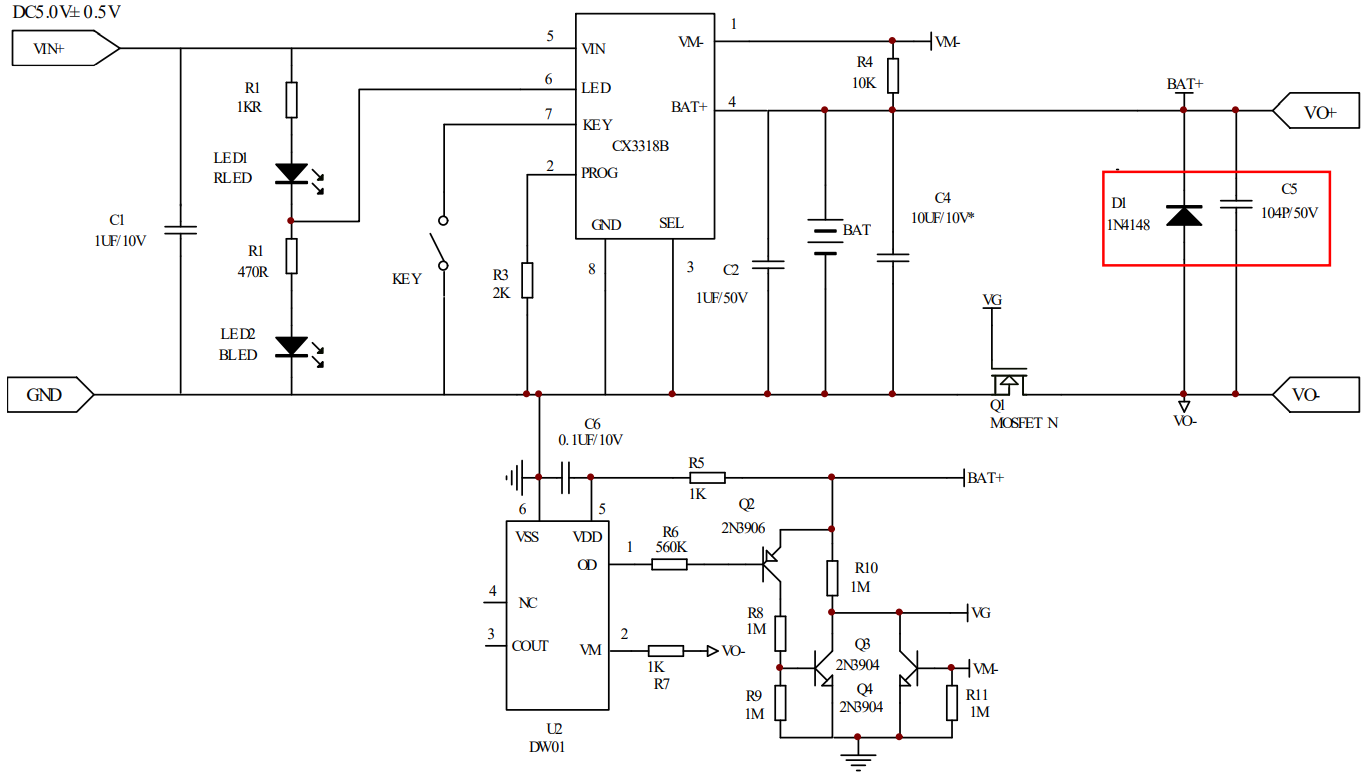

CX3318B外扩NMOS控制线路

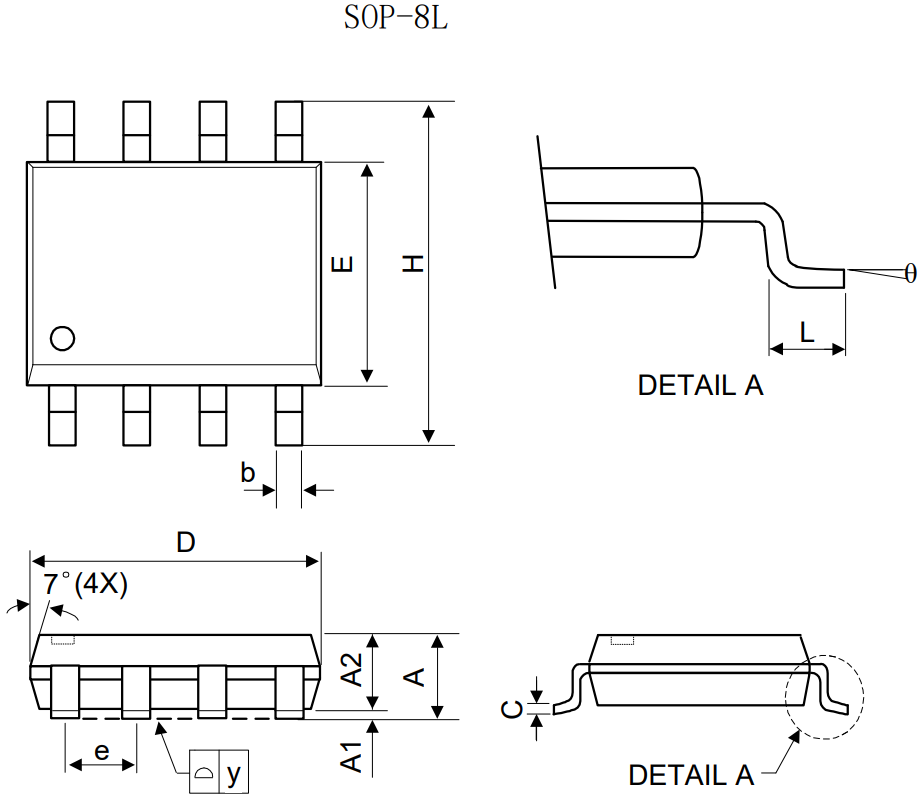

六、封装形式
