一、应用背景：

　　根据中国交通运输部披露的数据显示，截至2020年底，中国高速公路通车里程达16.10万公里，居世界第一。同时客运业也得到了迅猛发展，随之而来的国内高档客车生产企业，在中国基本都能找到它的合资或技术合作厂家。这些顶级客车品牌有德国的奔驰、尼奥普兰、凯斯鲍尔、曼，瑞典的沃尔沃，荷兰的博发等，此外还有日本的五十铃，韩国的大宇，现代等。这些高档客车的技术含量集中体现在发动机技术、底盘主要总成技术、电气系统等方面，其中发动机、底盘主要总成又是通过电器系统来控制的。因此复杂的客车线束在装车前进行测试是必不可少的。

　　二、测试内容

　　不同行业对线束的测试要求有所不同，测试的项目也不同。通常客车线束测试的项目有三个：

　　1.导通性测试，要求100%正确；

　　2.线束连接导线与接插件的连接电阻；

　　3.接头在导线上的结合牢固性测试。

　　为保证线束的安全可靠地使用，必须按产品标准在线束生产线上或用户使用前，对其进行严格的工艺筛选和补充筛选。以便及时发现和剔除接触不良（断路、瞬断），绝缘不良（短路）及装配错误（误配线）等不合格失效产品。但是目前有很多单位在生产或使用现场检测线束导通的手段还相当的落后，有些用于重点型号的军用线束至今还在用万用表、蜂鸣器或指示灯用手工逐点搭接，观察是否有声光电信号来判断每条连接线的通断。这样进行导通检测步进速度慢、效率低、工人易疲劳，还十分容易造成错检或漏检。

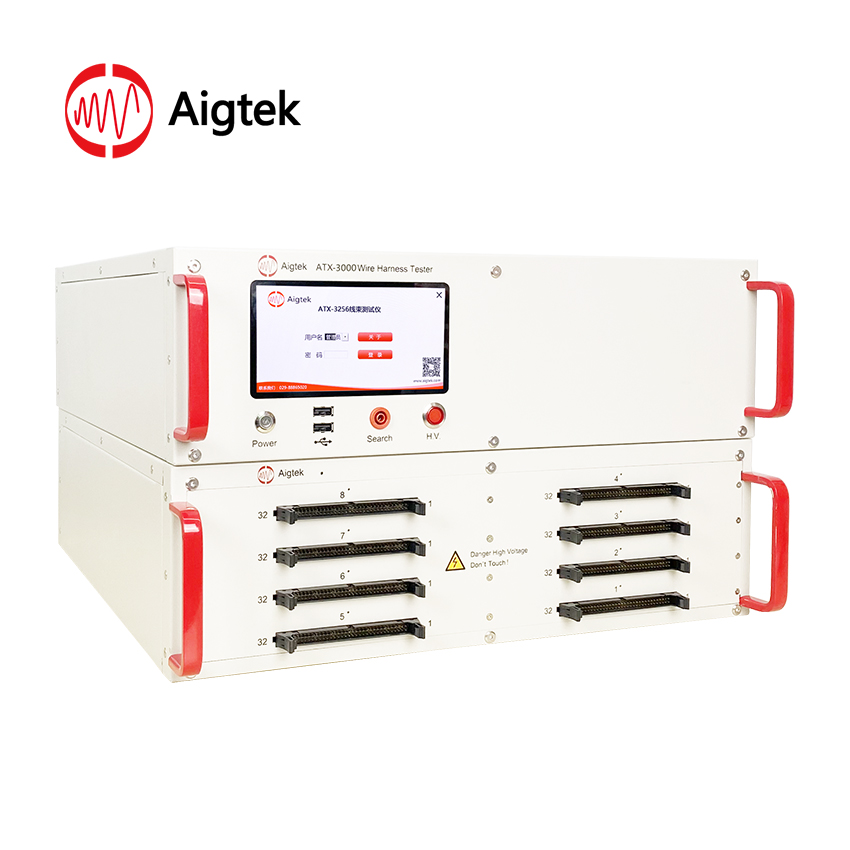

　　三、安泰电子ATX-3000线束测试仪客车线束测试系统

　　•设备可单机操作，亦可连接至电脑操作

　　•测试通道64/128/256/512，更多通道可快速扩展

　　•自学习功能，快速检测未知线束的通路、短路、断路等连接关系

　　•直流高压测试电压DC50V~750V，精度±5%

　　•交流高压测试电压AC50V~500V，精度±5%

　　•高压检测完成后自动复位，提高检测安全性

　　近年来，西安安泰电子相继研制出多种新型的线束导通检测仪，配上相应的测试工装，一次插合后通过仪器内部数字逻辑电路，即可十分方便、准确、迅速地进行线束导通检测。现己被航天、航空、交通、通讯、计算机、家电等许多行业选用。

　　系统构成：

　　客车线束测试系统是专门用于检测整车线束的一种设备，整个系统由计算机（线束测试仪主机）、线束测试仪从机、测试工作台（瞬断振动台）、显示器、打印机等几部分组成。该系统能对放置在测试工作台上的线束进行逐根检测，在显示器上显示错误线路的信息，对于交叉错接的线路也能显示错误的接头编号。同时搭配瞬断振动台还可对线束结合牢固性进行测试。

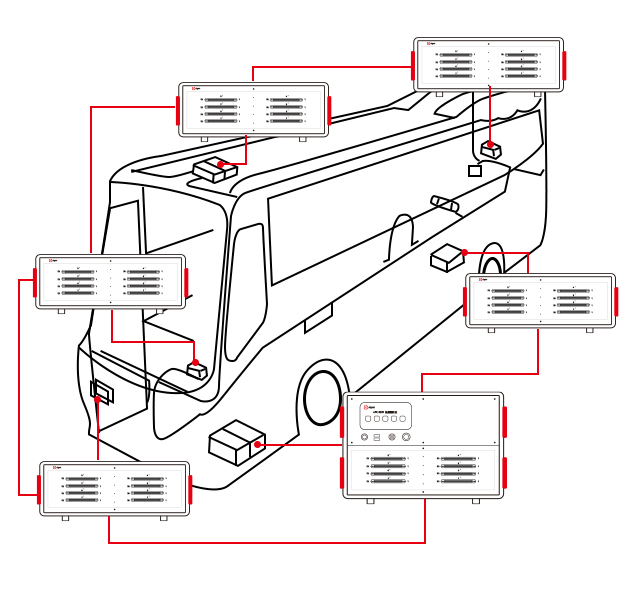

　　客车的线束测试仪系统

　　四、总结

　　通过安泰电子ATX-3000线束测试仪在客车线缆测试中的应用，对比手工测试的优点总结如下∶

　　第一，线缆测试仪能够保证杜绝人为误差，使测试结果更加具有可靠性。

　　第二，节约了大量的测试时间，提高工作效率。可实现批量快速测量，效率远远大于手工导通测试。

　　第三，方便快捷的自动测试模块，自学习功能可以很快速方便的定位故障类型和位置。故障定位是手动导通无法完成的。
