KP22306WG 20W手机快充电源驱动芯片

KP22308WG  24W手机快充电源驱动芯片​​​

产品描述

KP223XXWG是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。

芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。芯片支持8-40V的VDD供电，

方便满足宽电压输出电源的要求。

KP223XXWG内部具有高精度80kHz开关频率振荡器，且带有频率调制和电流峰值调制功能，

可优化EMI性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式工作，全范围优化效率，

实现待机功耗小于30mW，满足六级能效要求。

KP223XXWG集成有完备的保护功能，

包括:VDD欠压保护(UVLO)、VDD过压保护(VDDOVP)、输入欠压保护(Brownout)、

输入过压保护(LOVP)输出过压保护(OVP)、逐周期电流限制(OCP)、

异常过流保护(AOCP)、过载保护(OLP)、输出过流保护(SOCP)、短路保护(SCP)、

内置过热保护(OTP)、软启动、前沿消隐(LEB)等。

主要特点
集成高压启动功能
内置650V的功率MOS
超低启动和工作电流，待机功耗<30mW

最高开关频率80kHz，轻载降频和打嗝模式

VDD供电范围8V-40V，适合宽输出电压应用

准谐振工作模式集成EMI优化技术
集成自恢复模式的保护功能
VDD过压/欠压保护(VDD OVP/UVLO

输出过压(OVP)
输入过压/欠压保护(LOVP/BOP)

片内过热保护(OTP)

逐周期电流限制(OCP)

异常过流保护(AOCP)

输出短路保护(SCP)

输出过载保护(OLP)

输出过流保护(SOCP)

前沿消隐(LEB

封装类型ASOP-6

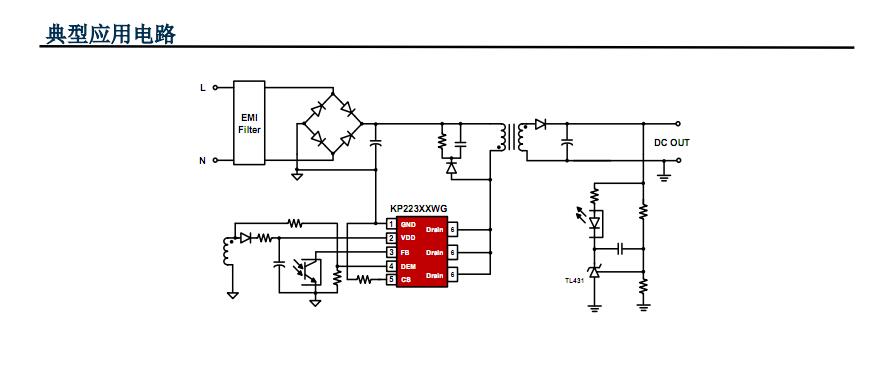

典型应用
充电器和适配器
