1、产品简介

NS-EM 静电计程控系统可实现对吉时利静电计的程控，通过此系统软件您可以单独程控静电计进行数据的采集的同时还可以利用告诉信号采集卡对测试获取的电压、电流等信号进行高频率采样并实时显示采集信号的波形图。

2、产品特点

◆可远程进行仪器控制，方便用户任意时间、任意地点的操作。

◆可根据用户的实际需求和测试环境，进行定制化开发。

◆可自动保存测试信息，方便随时查询。

◆系统支持测试数据自动保存为.csv、.txt等格式。

◆操作方便简单，效率高，即使对不懂仪器的用户来说也可直接用该系统控制仪器。

3、测试功能

NS-EM 静电计程控软件支持电压、电流、电阻、电荷共四项测试功能，并支持实时数据与全部数据的图像表征，勾选自动存储可自动保存测试数据结果。

4、兼容产品

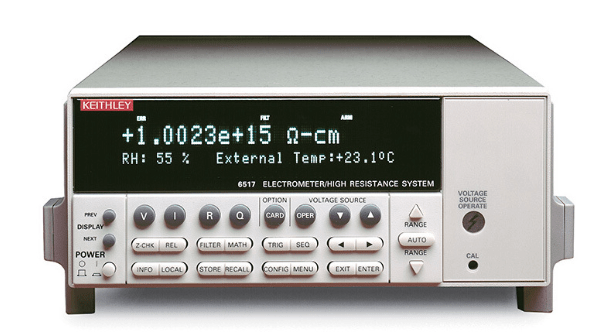

NS-EM 静电计程控软件可兼容的静电计：系统兼容Keithey 6517B、6514静电计。

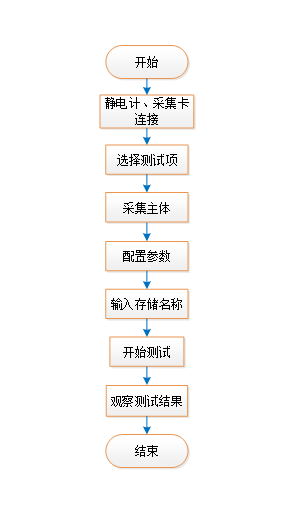

5、使用流程图

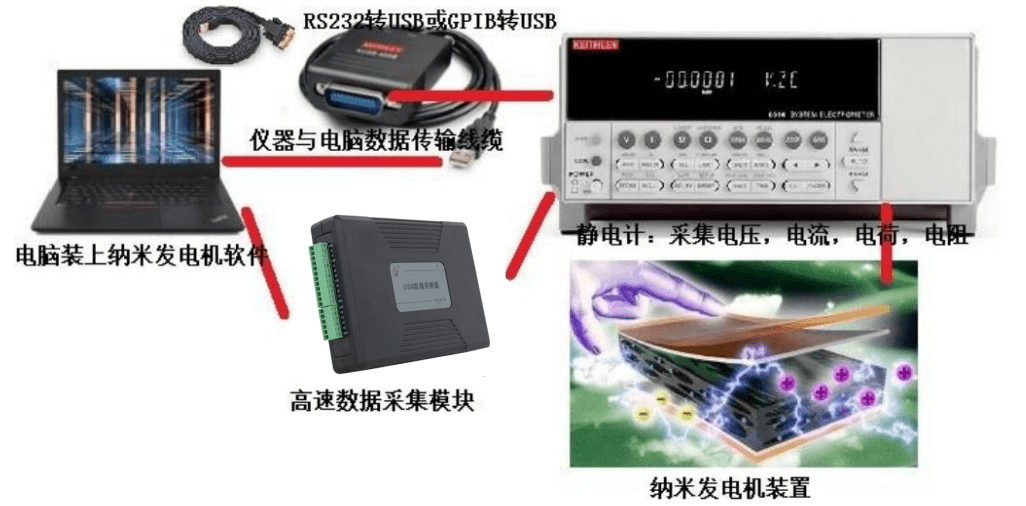

硬件拓扑图

6、软件功能介绍

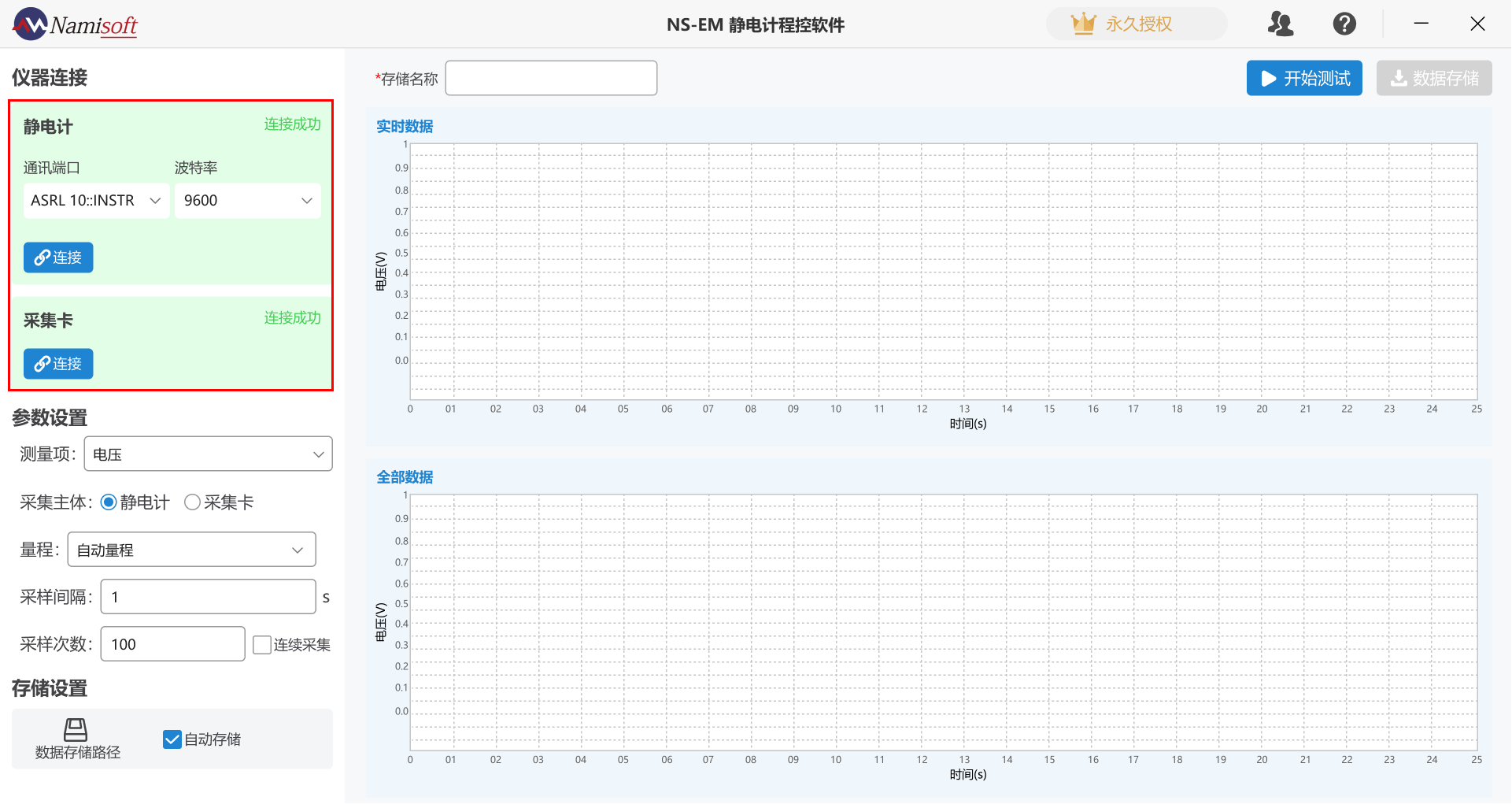

6.1、仪器连接模块

连接测试界面需要用户根据实际的仪器通信方式和参数，进行连接信息的配置，然后点击连接按钮，显示绿色表示连接成功。

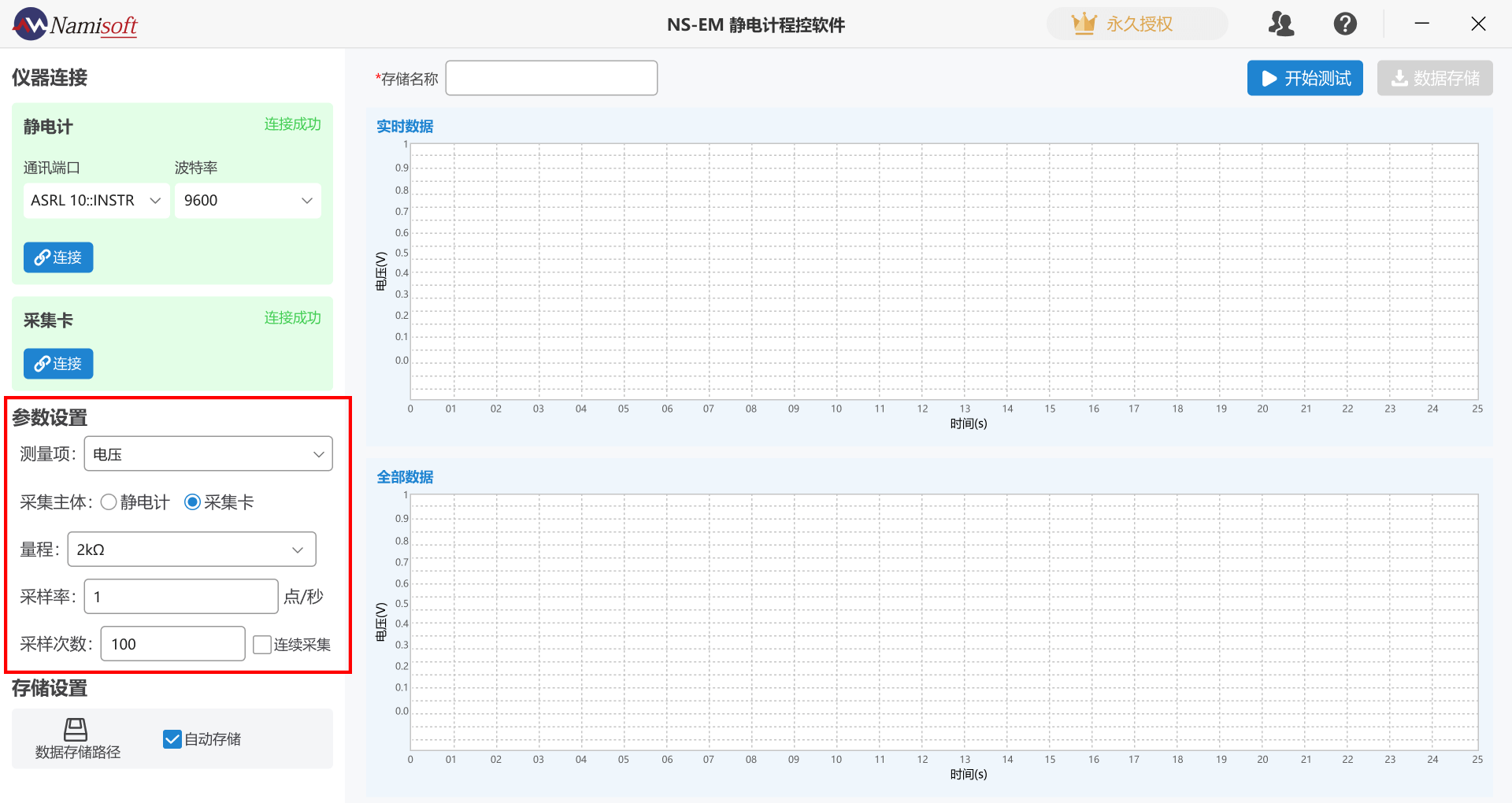

6.2、参数配置模块

参数配置界面模块中可对静电计的测试项、采集主体、量程、采样间隔、采样次数进行配置。测试项分为电压、电流、电阻、电荷，采样主体选择采集卡时量程无自动量程，勾选连续采集时采样次数不可使用，勾选自动存储时手动存储按钮不可使用。

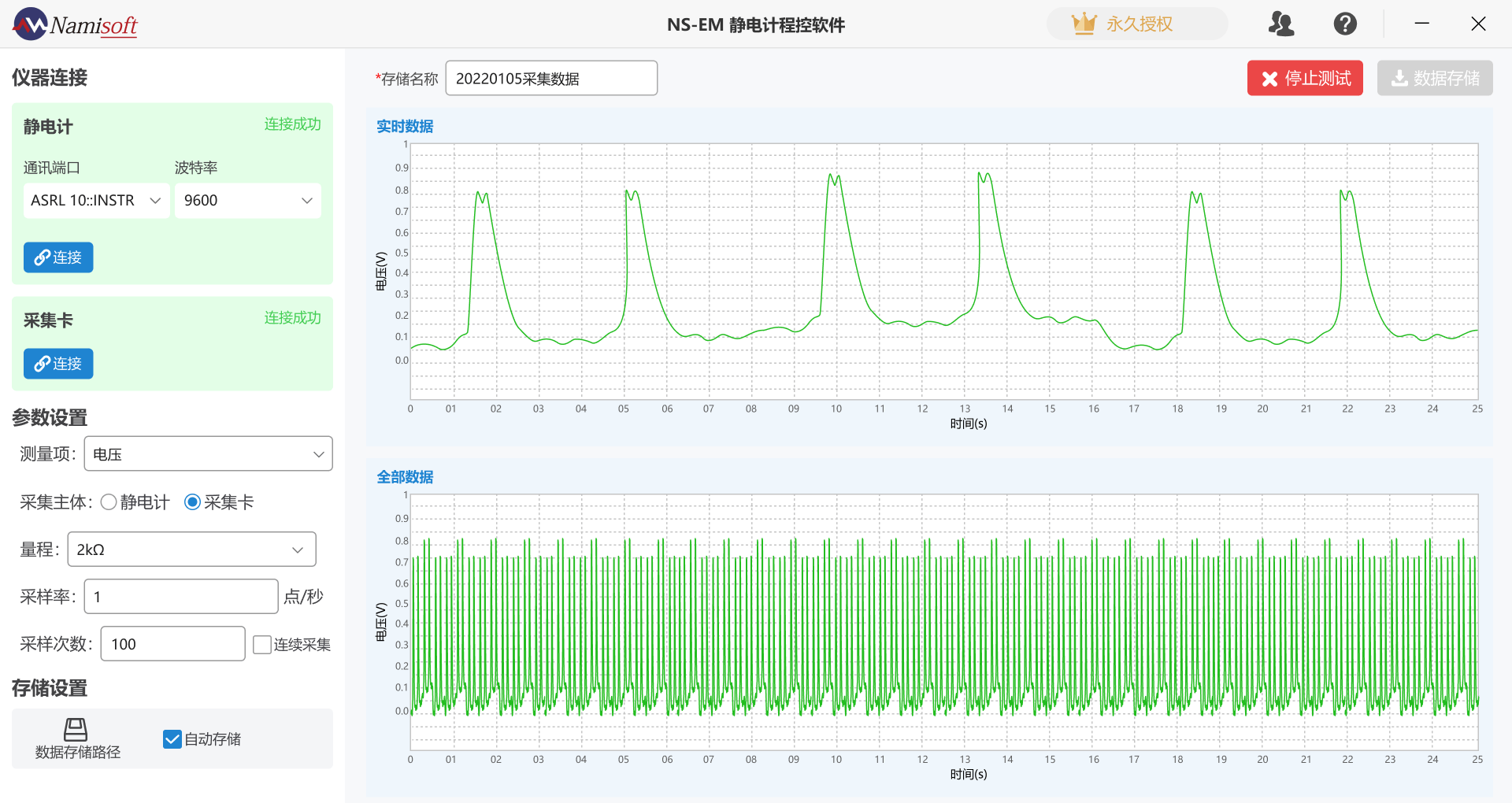

6.3、运行测试模块

运行测试即可看到实时数据和全部数据的测试表征图像，选择自动存储的情况下无需手动点击存储，未选择自动存储的情况下测试完毕需要手动点击存储按钮。

6.4、导出报告

测试结束后，点击数据存储按钮即可对测试信息进行导出操作，点击Save按钮即可生成CSV格式的测试报告。如下图所示。

若用户勾选启用测试时长和自动存储按钮，系统可根据用户指定格式存储测试数据，并生成测试报告。

静电计程控软件-静电计测试软件-吉时利6517B|6514软件NS-EM下载地址：https://www.namisoft.com/Softwarecenterdetail/1082.html

以上是纳米软件Namisoft为大家分享的关于静电计程控软件-静电计测试软件-吉时利6517B|6514软件NS-EM的介绍。
