宝安区八要素及高低摄像头扬尘噪音在线监测系统礼拜天安装案例

已有 749 次阅读2019-8-27 09:51 |个人分类:项目案例

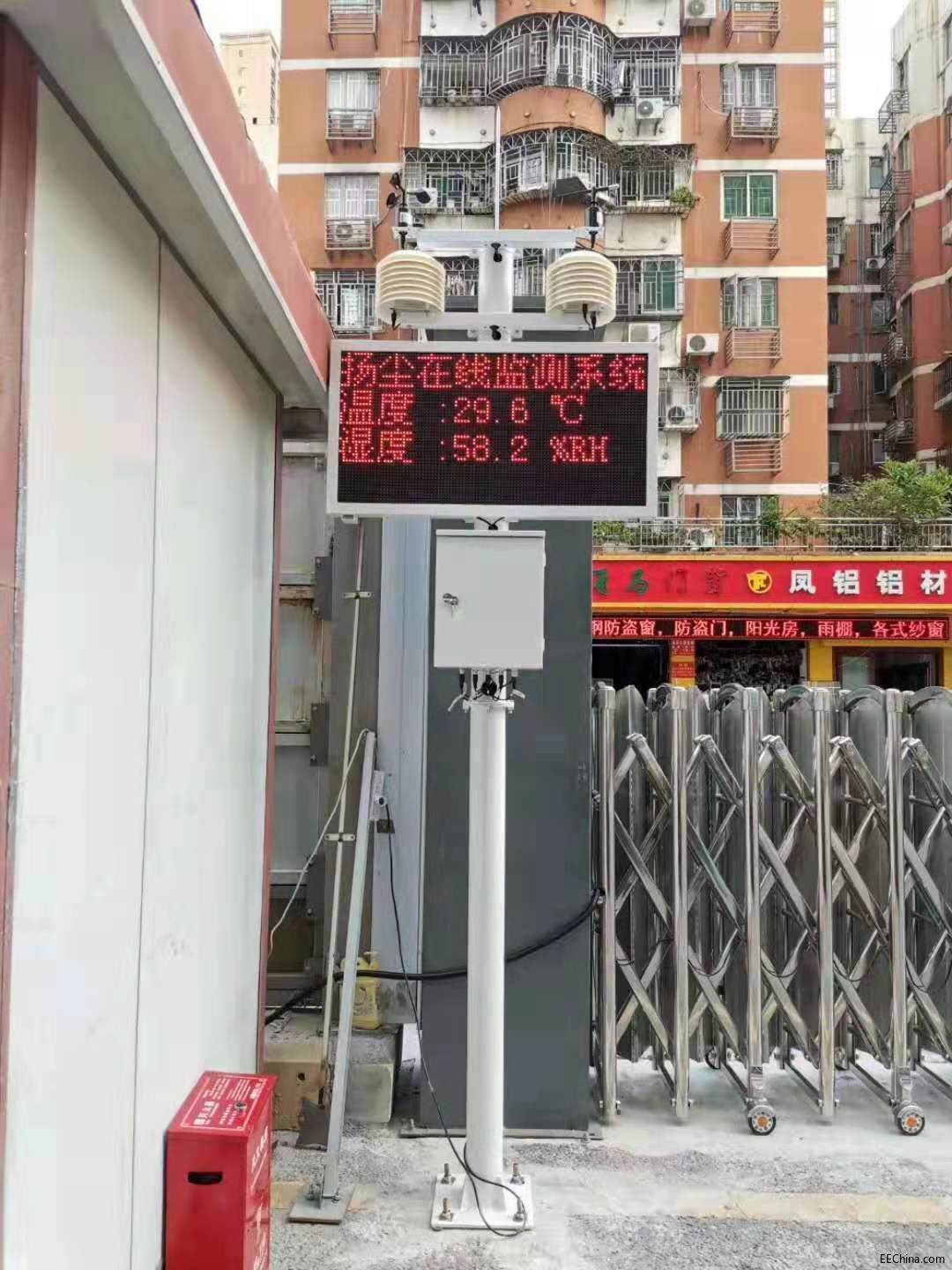

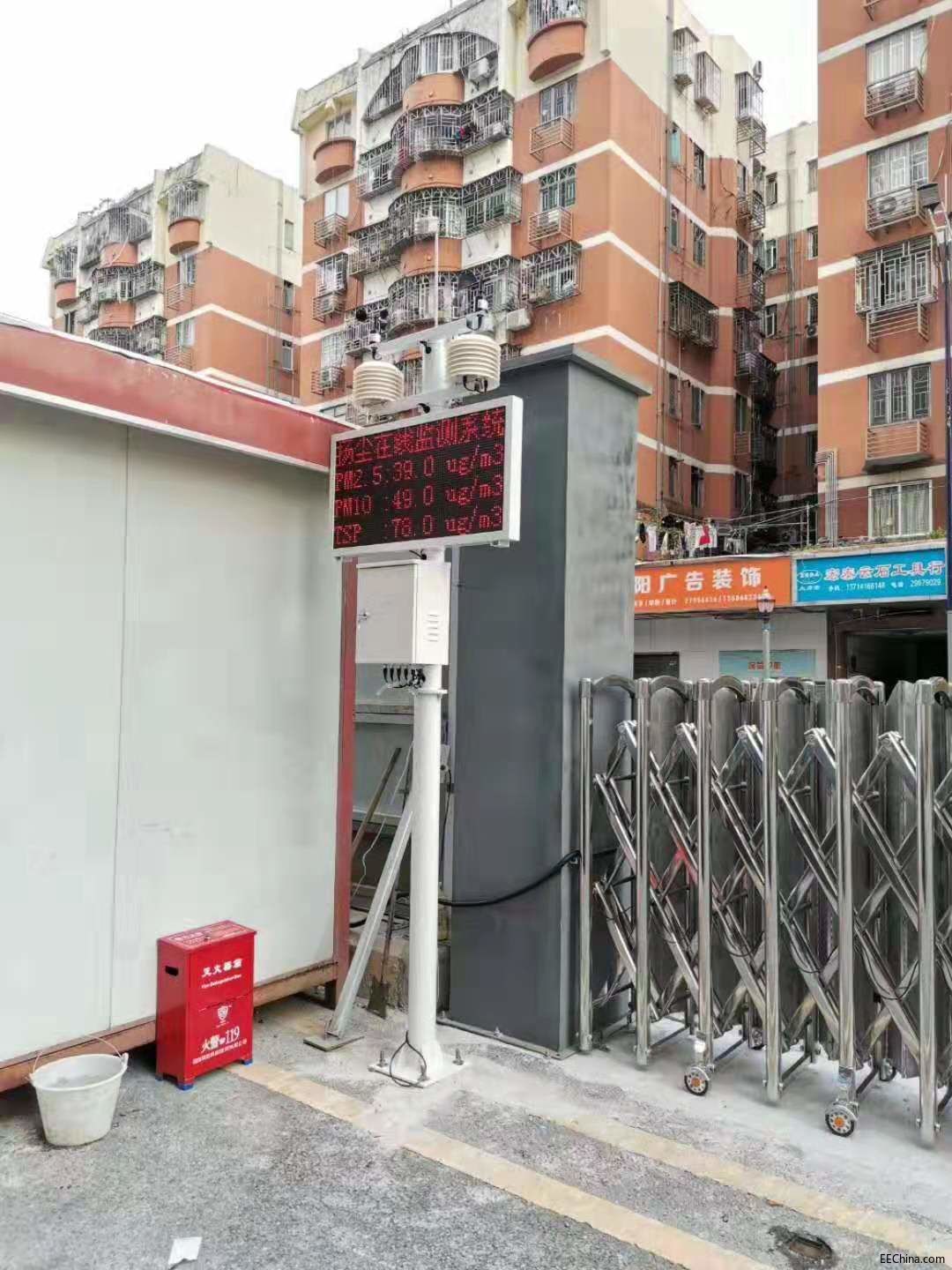

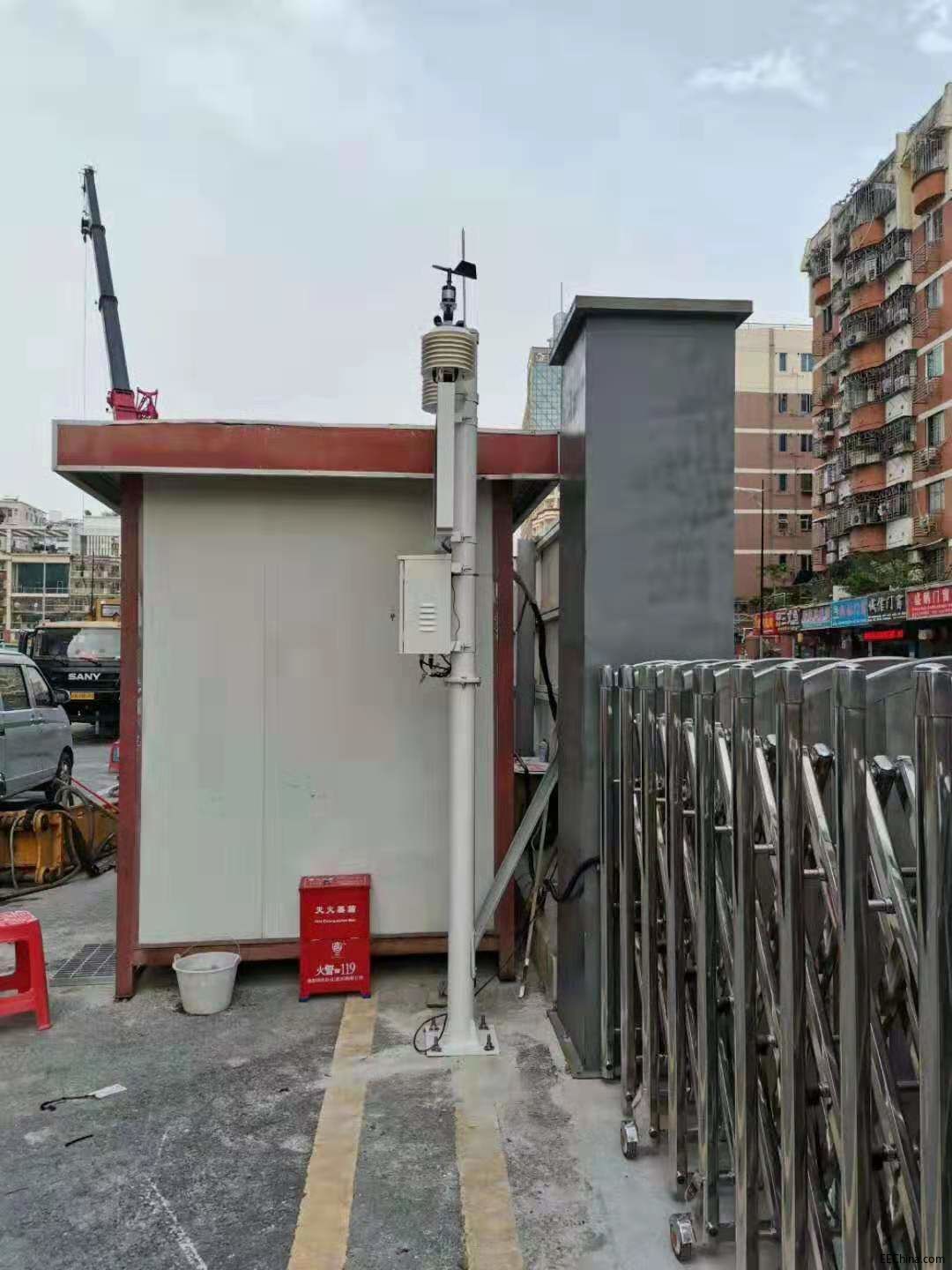

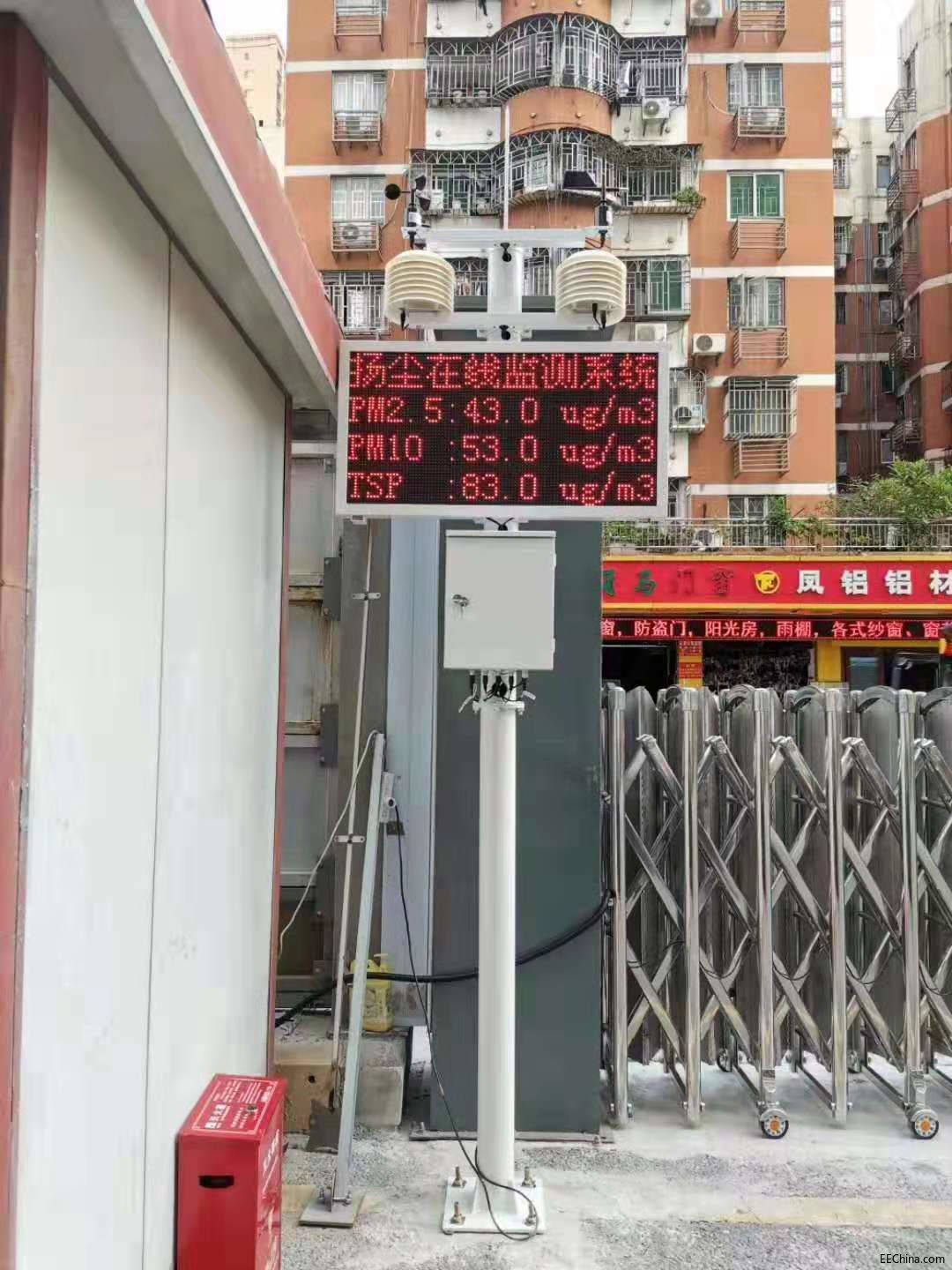

2019.08.24最新安装案例

采购单位：成都星宇信息智能化工程有限公司

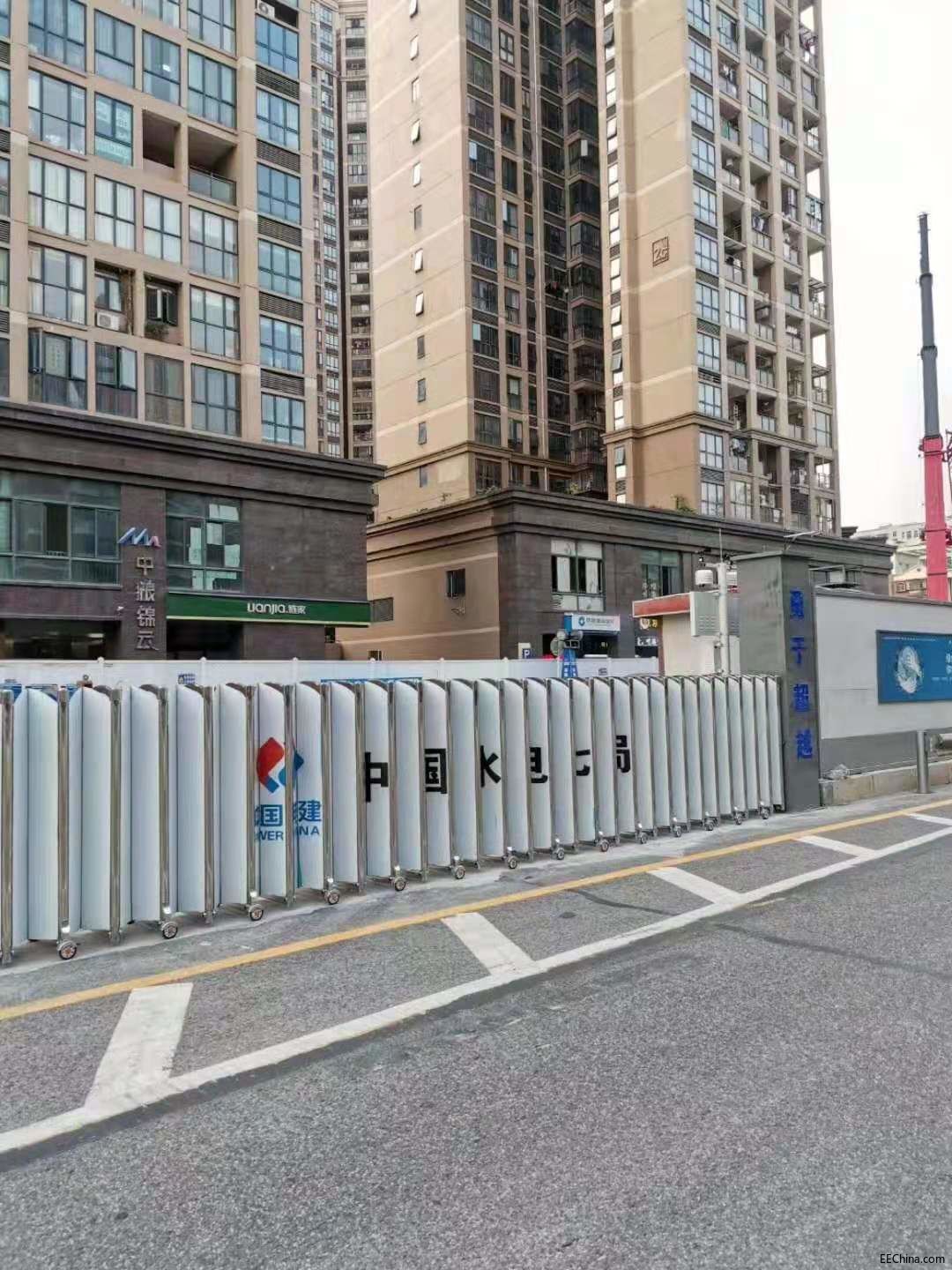

安装地址：宝安区流塘路12号线与15号线联络

设备配置：PM2.5 PM10 TSP 风速风向温度湿度噪音

在我们生活周围，存在众多的污染源，造成大气环境恶劣，PM2.5急剧上升，主要的污染源来源于工业粉尘、燃煤、机动车尾气、扬尘等几方面，其中扬尘就占据污染源的28%，是当前大气污染的主要因素之一。扬尘也分为多个种类，主要有道路扬尘、施工扬尘、堆场扬尘等，而且根据相关介绍扬尘属于无组织污染源，防治系数较大，是国家环保部十三五规划的重点课题，因此扬尘治疗是很有必要的，而精细化监控和管理扬尘就成了突破口，因此“24小时在线扬尘监测系统”应运而生。“24小时在线扬尘监测系统”是深圳碧野千里技术有限公司为改善空气质量自助研发的24小时户外扬尘监控的一个终端设备。本设备实现一体化，除了可以实现扬尘监控以外，还可以测风速、风向、温湿光、二氧化碳、PM2.5、PM10等环境数据。该监控系统主要由扬尘监控终端、视频采集终端、数据监测及传输、服务器、监控管理软件、手机客户端等组成。2.功能特点系统由颗粒物在线监测仪、数据采集和传输系统、视频监控系统、后台数据处理系统及信息监控管理平台共四部分组成。系统集成了物联网、大数据和云计算技术，通过光散射在线监测仪、360球形摄像头、气象五参数采集设备和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度；数据通过采用3G网络传输，可以在智能移动平台、桌面PC机等多终端访问；监控平台还具有多种统计和高浓度报警功能，可广泛应用在散货堆场和码头、混凝土搅拌站以及工厂企业无组织排放的实时监控。1、感知层：污染源在线监测仪，包括颗粒物浓度监测仪、气象五参数监测仪、噪声监测仪和视频监控摄像机，对颗粒物浓度、气象参数、噪声和现场视频进行连续自动在线监测；2、传输层：采用有线、无线、3G等方式传输各种监测数据；3、平台层：数据服务云平台，依托在建工地扬尘与噪声监测平台的数据，进行系统分析、提供跨区域、全时间、多层次的数据挖掘和对比，为科学治理雾霾提供数据支撑；4、应用层：面向不同环保局、建筑工地的客户端系统，实现基于Web的污染源实时数据在线监测、现场图像和视频的监控、污染源超标报警、以及面向不同管理层的各种管理与统计分析。在线监测信息监控管理平台可支持各种终端平台通过公网访问，实现了基于Web的污染源实时数据在线监测，现场图像和视频的监控(包括对前端云台和摄像机的实时控制)、污染源超标报警、以及面向不同管理层的各种管理与统计分析。

宝安区八要素及高低摄像头扬尘噪音在线监测系统礼拜天安装案例产品概述：

工地扬尘噪声在线监测系统BYQL-YZ采用户外型设计方案，具备防尘防雨特性，可全天候24小时长时间连续自动工作。无线3G/4G,WIFI及宽带、光纤有线传输、远程监控监测&预警、通过碧野千里主机采集系统扩展接口,可实现TSP、PM10、PM2.5、噪音、气象要素等数据采集等功能于一体的监测预警提示,通过碧野千里扬尘污染监控云平台实时警报语音,视频,短信,微信推送等多种报警方式,联动现场喷淋降尘设备,可实现智能监测与联动治理的一体化解决方案。

宝安区八要素及高低摄像头扬尘噪音在线监测系统礼拜天安装案例产品特点

1、可进行全天候24小时365天全时连续在线监测或定时监测；

2、3G/4G、WIFI无线传输、ADSL 光纤等有线传输

3、气象参数扩展：温湿度、风速、风向，大气压等气象信号的扩展接入，实现环境全面监控；

4、全碳钢烤漆封装机箱：全铝合金外壳封装，坚固、防尘、防锈、防潮，适合各种恶劣工业环境，防护等级为IP65；

5、可保证相对湿度10%-90%，环境温度-40℃-70℃的正常工作；

6、连接220V市电，如用户使用带有不间断电源备用时间视电池容量而定；

7、可直接与环保局，建委，城管局等监管平台接入数据

8、全部接线采用航kong接头，傻瓜式安装，简易方便

9、可立杆式安装，或者壁挂式安装

宝安区八要素及高低摄像头扬尘噪音在线监测系统礼拜天安装案例大型平台软件的功能参数

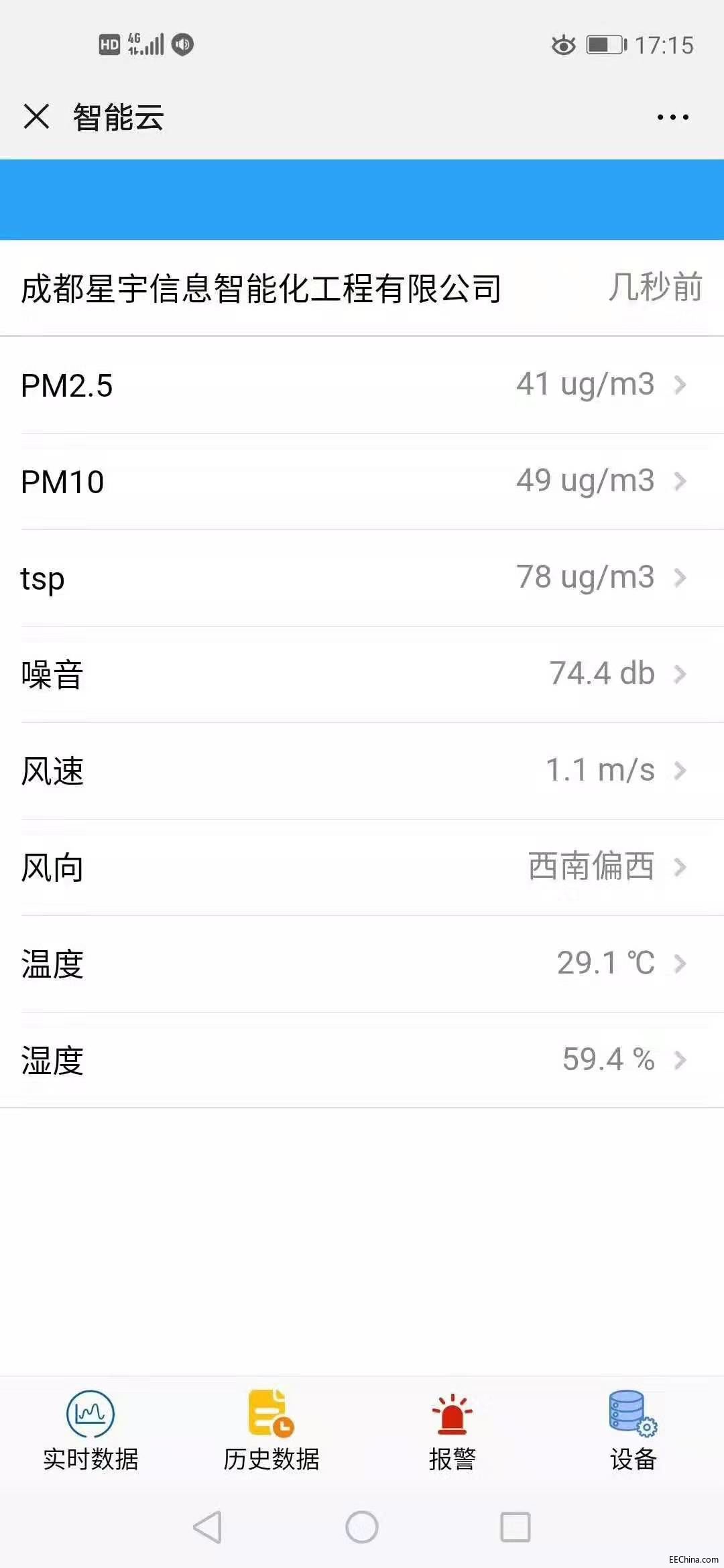

同时具备C/S客户端平台和基于WEB管理的B/S系统，实时显示前端设备所有数据参数；

扬尘、噪声等传感器历史数据的查询、分析及下载，视频、图片的查询、下载；

同比、环比分析查询；

数据报警设置查询，并向制定人员定向发送短信及邮件报警消息；

分级权限，对不同管理层实行分级管理；

支持升级外围设备的接入与控制；

通过光钎/ADSL/3G/4G无线网络/APN/等线路接收数据及发送数据命令；

系统支持多达1024路遥测设备同时接收数据；

分级权限管理，不同权限的用户可监控不同的设备，可按组或按区域分配权限；

应急预案录入，比如工地名称、开发商、施工方、监理方的负责人和联系方式，报警

后可及时处置；

实时监控监测：

监测PM2.5，并能查看实时变化曲线；

监测PM10，并能查看实时变化曲线；

监测TSP，并能查看实时变化曲线；

监测噪声，并能查看实时变化曲线；

同时监测温度、湿度、风速、风向、气象实时信息；

可在软件平台上查看实时视频，并可在平台上对视频监控进行参数设置以及相应操作，

可在服务器平台上实时监听现场噪声污染情况；

可实现数据视频叠加的图片超标、手动抓拍、自动抓拍；

显示所有地图点位具体信息，实时查看所有点位信息；

根据扬尘地标及噪声国标用不同颜色标注污染程度；

报警联动：

设定不同超标程度阀值，一旦超标则用相应颜色标注出超标程度，若达到超标限值则平台自动报警；

数据查询：

可查询所有监测参数指标具体时间段的历史数据

宝安区八要素及高低摄像头扬尘噪音在线监测系统礼拜天安装案例产品参数：

BYQL-YZ型技术参数
监测指标	测量范围	分辨率		准确度	备注
PM2.5	0-500ug/m3	1ug/m3		±10%
PM10	0-2mg/m3	1ug/m3		±10%
TSP	0～20mg/m3	1mg/m3		±10%
风速	0-30m,0-60m（可选）	0.1m/s		±1m/s
风向	0～360°/16方位	1°		±3°
噪声	30~130dB	31.5Hz~8kHz		±1.5dB
大气温度	-30～+70℃	0.1℃		±0.3℃
大气湿度	0～100%RH	1%RH		±3%RH
大气压力	500～1100hPa	0.1 hPa		±0.3hPa
扬尘传感器可扩展美国赛默飞，日本柴田，TSI，metone，北京绿林，碧野千里传感器其他监测参数可扩展（例如：降雨量、辐射、光照度，二氧化碳，负氧离子，臭氧，VOC）
数据采集处理系统			含室外防护机柜（内配LCD显示屏）及横杆组件
市电220V供电			AC220V
太阳能供电			太阳能加蓄电池
通讯方式	RS485/232通讯 USB通讯 GPRS无线传输（3G/4G无线传输）
标配3米支架	高度可定制
户外高清LED屏幕	尺寸105*73cm
	尺寸105*90cm
高清网络摄像头	高清1080P低码流一体化防水球机，采用高性能处理器，高效、稳定，水平360度连续旋转，垂直90°,双滤光片自动切换，IP66防护等级，支持有线/3G无线网络传输

宝安区八要素及高低摄像头扬尘噪音在线监测系统礼拜天安装案例BYQL-YZ应用行业：

主要适用于建筑工地、拆迁工地、煤矿厂、工业园区、社区、城市环境、住宅小区等。通过在城市扬尘敏感区域设置扬尘在线监测仪器，结合视频监控系统、气象系统，实时监控该区域颗粒物浓度变化，通过无线或有线网络将监测数据实时传输至云服务平台及中心监控室，管理人员通过电脑、手机等终端浏览访问云平台数据，对监测数据进行管理分析，实时监督城市各区域扬尘状况，实时对扬尘敏感区域进行监测，提供对在建工地及重点交通干线24小时全天候监控手段，变从前的被动管理为主动管理，大幅度减轻人员巡视工作量，为城市环境管理、提供可靠的依据，为进一步贯彻落实大气污染防治行动计划，为完成环境空气质量达标打下坚实基础。
