天惠微科技代理山景BP1064A2 32位蓝牙音频处理器适用适用于USB降噪麦克风模块
||
主芯片是山景BP1064A2是山景公司集成蓝牙功能的高性能 32 位蓝牙音频应用处理器高性能32 位 RISC 内核，最高频率 288MHz，支持DSP 指令，集成 FPU 支持浮点运算，适用于USB降噪麦克风模块。
编辑搜图
内核和存储
➢ 高性能 32 位 RISC 内核，最高频率 288MHz，支持 DSP 指令，集成 FPU 支持浮点运算
➢ FFT 加速器：最大支持 1024 点复数 FFT/IFFT运算，或者是 2048 点的实数 FFT/IFFT 运算
➢ 集成 320KB SRAM， 32KB I-Cache， 32KB DCache
➢ 内置 16Mbit FLASH，存储代码及数据
➢ 内置一次性烧录存储器可以保存用户密码
➢ 2 线 SDP（Serial Debug Port）调试口，具备断点调试和代码追踪能力
➢ 40 个中断向量
➢ 4 层中断优先级
蓝牙
➢ 双模蓝牙 V5.0，兼容蓝牙 V4.2 和 V2.1+EDR
➢ 支持蓝牙 Piconet 和 Scatternet 组网协议
➢ 最大发射功率 10dBm，支持 class1、class2、class3
➢ 接收灵敏度（TBD）
➢ 支持 A2DP/AVRCP/HFP/HSP/OPP/HID/SPP/PBAP/GATT/SM 等协议
➢ 支持 PLC (Package Loss Concealment)
音频
➢ 4 路 16bit Audio-ADC， SNR≥94dB
➢ ADC 采样率支持 8KHz / 11.025KHz / 12KHz /16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz/ 48KHz
➢ 最大支持 4 路数字麦克风或 2 路模拟麦克风，Audio ADC 0 通道带 AGC 功能
➢ Audio LINE-IN 支持单端输入或差分输入
➢ 3 路 24bit DAC， SNR≥105dB
➢ DAC 采样率支持 8KHz / 11.025KHz / 12KHz /16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz/ 48KHz
➢ 支持直驱 16Ω 或 32Ω 耳机，最大输出功率40mW
➢ 2 个全双工 I2S，8~192KHz 采样率，最大有效位宽 32bits
➢ 1 个 S/PDIF 接口，支持接收或发送（半双工），支持 HDMI 音频和 ARC
➢ 1 个 SPI Slave 接口 @ max.60M
➢ 1 个 SDIO @ max.30M
➢ 2 个全双工 UART @ max.3Mbps，其中UART0 支持流控
➢ 1 个 I2C 主/从控制器 @ max.400K
➢ 1 个 12-bit SAR-ADC（逐次逼近型 ADC）@max. 450K 采样率，可分配 15 个外部 IO 通道，2 个内部电压采样通道
➢ 1 个 IR 接口，支持 NEC 或者 SONY 模式
➢ 真随机数发生器
电源、时钟和复位
➢ DC 3.3V~5 V 电源供电 @ LDOIN
➢ 内置（5V 转 3.3V，3.3V 转 1.2V）LDO
➢ RC 12MHz 时钟源和双 PLL 锁相环时钟源
➢ 支持 24MHz 晶体
➢ 内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog
➢ 多种低功耗模式：
⚫ CPU 降频
⚫ 系统降频
⚫ 休眠
⚫ 深度休眠
外设
➢ 2 个基本定时器（TIM1，TIM2）
➢ 4 个通用定时器（TIM3，TIM4，TIM5，TIM6），带 PWM 和 PWC 功能
➢ 多达 40 个 GPIO
➢ 所有 GPIO 均可配置为外部中断输入和唤醒源
➢ GPIO 可配置上拉、下拉、高阻、下拉电流源等功能
➢ USB 2.0 全速（OTG）控制器，支持 6 个端点，内置 PHY
➢ 1 个标准 SPI Master 接口 @ max.60M
◆ 回声消除（AEC）
◆ 噪声抑制
◆ 移频（防啸叫）
◆ 啸叫侦测及抑制
➢ SDK（软件开发套件）内涵丰富。包括丰富功能的 Example 和众多中间件。
➢ 基于 Eclipse 的 IDE 和 GCC 编译器
➢ 支持 FreeRTOS
➢ 全 C 编程，代码移植方便
固件烧录和保护
➢ 支持调试器、专用烧录器或 Flash Burner Lite烧录 Flash
➢ Bootloader 内置双 Bank 升级机制
支持 32bit 用户秘钥对固件加密
➢ 芯片 64-bit unique ID
软件开发支持
➢ 音频算法支持列表：
⚫ 解码: MP2，MP3， WMA， APE，FLAC， AAC，MP4，M4A， WAV（IMAADPCM & PCM）， AIF， AIFC
⚫ 编码: MP2/MP3， IMA-ADPCM
⚫ 音效:
◆ 回声
◆ Professional Reverb
◆ 3D 环绕
◆ 虚拟低音
◆ Professional Voice Changer
支持‘电音 / 变调 / 变声’
◆ 参量均衡器（EQ）
◆ 动态范围压缩（DRC）
应用领域
➢USB降噪麦克风模块
➢ 蓝牙 K 歌宝
➢ 蓝牙便携式音箱
➢ 蓝牙拖箱
➢ 蓝牙 SoundBar
➢ 包头式蓝牙耳机

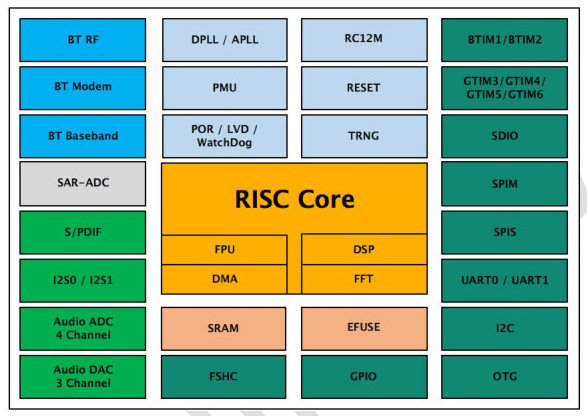

BP1064A2结构示意图
编辑搜图
