AP8264A2高性能32位音频应用处理器AP82系列音频处理器是面向音频应用领域设计的新一代SoC平台产品，适用于传统音响系统、新兴的蓝牙或WiFi无线音频产品、Sound Bar和调音台等市场。该处理器在总体架构和系统组成上，充分考虑了音频领域的特点，支持MP3、WMA、WAV、FLAC、APE、AAC等多种解码格式和MP3 编码。同时，提供回声消除（AEC）、魔术低音（VB）、3D 环绕和Parametric EQ等丰富的声学和音效处理功能。并可以灵活选用不同容量的程序Flash芯片，以达到整个系统设计的超高性价比。
内核和存储
➢ 高性能 32 位 RISC 内核，最高频率 240MHz，
支持 DSP 指令，集成 FPU 支持浮点运算
➢ FFT 加速器：最大支持 1024 点复数 FFT/IFFT运算，或者是 2048 点的实数 FFT/IFFT 运算
➢ 集成 224KB SRAM（含 4KB TCM）， 32KB（I-Cache）， 32KB（D-Cache）
➢ 内置 16Mbit SPI FLASH，存储代码及数据
➢ 支持外接 PSRAM 存储器
➢ 内置 EFUSE 配置存储器
➢ 2 线 SDP（Serial Debug Port）调试口，具备断点调试和代码追踪能力
➢ 40 个中断向量
➢ 4 层中断优先级
电源、时钟和复位
➢ DC 3.3V~5V 电源供电 @ LDOIN
➢ 内置（5V 转 3.3V，3.3V 转 1.2V）LDO 为芯片供电
➢ RC 12MHz 时钟源和 PLL 锁相环时钟源
➢ 支持 12~40MHz 晶体或者外部时钟（≤40MHz）直接输入 @ GPIO_B4
➢ 支持免晶体运行
➢ 内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog
➢ 多种低功耗模式：
CPU 降频
系统降频
休眠
深度休眠
音频
➢ 4 路 Audio-ADC， SNR≥94dB
➢ ADC 采样率支持 8kHz / 11.0125kHz / 12kHz /16kHz / 22.025kHz / 24kHz / 32kHz / 44.1kHz /48kHz
➢ 最大支持 4 路数字麦克风或 4 路模拟麦克风，模拟麦克风带 AGC（自动增益控制）功能
➢ ADC line-in 支持单端输入或差分输入
➢ 3 路 DAC， SNR≥105dB
➢ DAC 采样率支持 8kHz / 11.0125kHz / 12kHz /16kHz / 22.025kHz / 24kHz / 32kHz / 44.1kHz /48kHz
➢ 支持直驱 16Ω 或 32Ω 耳机，最大输出功率40mW
➢ 2 个全双工 I2S，8~192kHz 采样率，最大有效位宽 32bits
➢ 1 个 S/PDIF 接口，支持接收或发送（半双工），支持 HDMI 音频和 ARC
外设
➢ 4 个基本定时器（TIM1， TIM2，TIM5，TIM6）
➢ 2 个通用定时器（TIM3， TIM4），带 PWM 和PWC 功能
➢ 多达 41 个 GPIO
➢ 所有 GPIO 均可配置为外部中断输入和唤醒源
➢ GPIO 可配置上拉、下拉、高阻、下拉电流源等功能
➢ USB 2.0 全速（OTG）控制器，支持 6 个端点，内置 PHY
➢ 1 个标准 SPI Master 接口 @ max. 30MHz
➢ 1 个支持外接 PSRAM 的 SPI Master 接口： @max. 60MHz
➢ 1 个 SPI Slave 接口 @ max.30MHz
➢ 2 个 SDIO @ max.30MHz
➢ 2 个全双工 UART @ max.3Mbps，支持流控
➢ 1 个支持 ISO7816 的半双工 UART
➢ 1 个 I2C 主/从控制器 @ max.400kHz
➢ 1 个 12-bit SAR-ADC（逐次逼近型 ADC）@max. 450KHz 采样率，可分配 13 个外部 IO 通道，2 个内部电压采样通道
DMA
➢ 9 通道 DMA，全内存寻址，可分配给任意外设（OTG 和 I2C 除外）
➢ 独特的内存与 IO 间自动发射和捕获机制（简称DMA-GPIO），可模拟多种通讯和控制时序
固件烧录和保护
➢ 支持调试器、专用烧录器或 Flash Burner Lite烧录 Flash
➢ Bootloader 内置双 Bank 升级机制
➢ 支持 32bit 用户秘钥对固件加密
➢ 芯片 64-bit unique ID
应用领域
USB声卡 USB降噪耳机
封装和工作温度

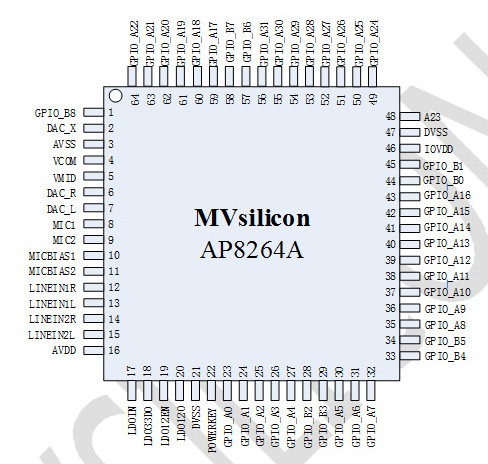

- Ø LQFP64 7x7
- Ø 环境工作温度：-40℃到85℃

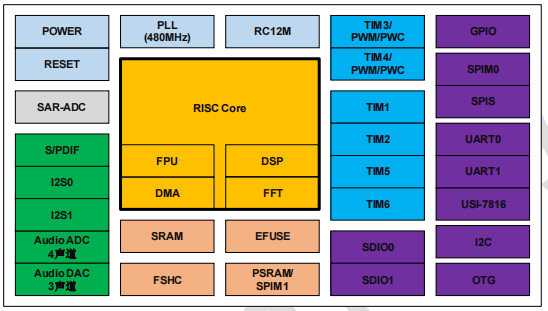

AP8264A2结构示意图
