AP8248A2高性能32位音频应用处理器AP82系列音频处理器是面向音频应用领域设计的新一代SoC平台产品，适用于传统音响系统、新兴的蓝牙或WiFi无线音频产品、Sound Bar和调音台等市场。该处理器在总体架构和系统组成上，充分考虑了音频领域的特点，支持MP3、WMA、WAV、FLAC、APE、AAC等多种解码格式和MP3 编码。同时，提供回声消除（AEC）、魔术低音（VB）、3D 环绕和Parametric EQ等丰富的声学和音效处理功能。并可以灵活选用不同容量的程序Flash芯片，以达到整个系统设计的超高性价比。

编辑搜图
内核和存储

Ø高性能32位RISC内核，最高频率240MHz，支持DSP指令，集成FPU支持浮点运算

Ø FFT加速器：最大支持1024点复数FFT/IFFT运算，或者是2048点的实数FFT/IFFT算

Ø集成224KB SRAM（含4KB TCM），32KBI-Cache），32KB（D-Cache）

Ø内置16Mbit SPI FLASH，存储代码及数据

Ø内置EFUSE配置存储器

Ø 2线SDP（Serial Debug Port）调试口，具备断点调试和代码追踪能力

Ø 40个中断向量

Ø 4 层中断优先级

 电源、时钟和复位

Ø DC 3.3V~5.5V电源供电@ LDOIN

Ø 内置（5V转3.3V，3.3V转1.2V）LDO为芯片供电

Ø RC 12MHz时钟源和PLL锁相环时钟源

Ø支持12~40MHz晶体或者外部时钟（≤40MHz）直接输入@ GPIO_B4

Ø支持免晶体运行

Ø内置POR（Power on Reset），LVD（低电压检测）和Watchdog

Ø多种低功耗模式：

l CPU降频

l系统降频

l休眠

l 深度休眠

音频

Ø 4路Audio-ADC，SNR≥94dB

Ø ADC采样率支持8kHz / 11.0125kHz / 12kHz /16kHz / 22.025kHz / 24kHz / 32kHz / 44.1kHz /48kHz

Ø最大支持4路数字麦克风或2路模拟麦克风模拟麦克风带AGC（自动增益控制）功能

Ø ADC line-in支持单端输入或差分输入

Ø 3路DAC，SNR≥105dB

Ø DAC采样率支持8kHz / 11.0125kHz / 12kHz /16kHz / 22.025kHz / 24kHz / 32kHz / 44.1kHz /48kHz

Ø支持直驱16Ω或32Ω耳机，最大输出功率40mW

Ø 2个全双工I2S，8~192kHz采样率，最大有位宽32bits

Ø 1个S/PDIF接口，支持接收或发送（半双工），支持HDMI音频和ARC

外设

Ø 4 个基本定时器（TIM1，TIM2，TIM5，TIM6）

Ø 2 个通用定时器（TIM3，TIM4），带PWM和PWC功能

Ø多达29个GPIO

Ø所有GPIO均可配置为外部中断输入和唤醒源

Ø GPIO可配置上拉、下拉、高阻、下拉电流源等功能

Ø USB 2.0 全速（OTG）控制器，支持6个端点，内置PHY

Ø 1个标准SPI Master接口@ max. 30MHz

Ø 1个SPI Slave接口@ max.30MHz

Ø 2个SDIO @ max.30MHz

Ø 2个全双工UART @ max.3Mbps，支持流控

Ø 1个支持ISO7816的半双工UART

Ø 1个I2C 主/从控制器@ max.400kHz

Ø 1个12-bit SAR-ADC（逐次逼近型ADC）@max. 450KHz采样率，可分配10个外部IO通道，2 个内部电压采样通道基于Eclipse的IDE和GCC编译器

Ø支持FreeRTOS

Ø全C 编程，代码移植方便

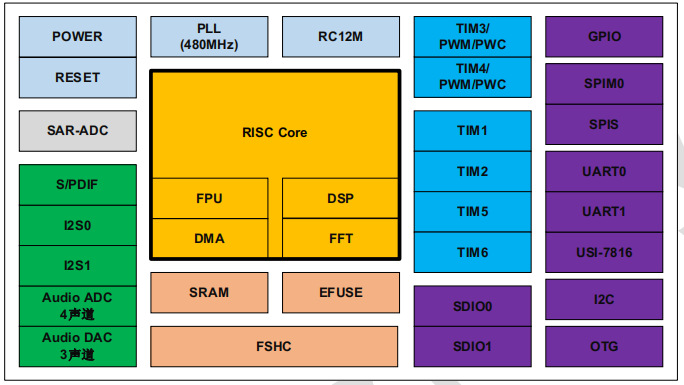

 结构图

编辑搜图

​
