1.概述

这节主要是 WIFI&BT 模块、SDIO WIFI 模块的移植和测试。

2.硬件资源

 SDIO WIFI 模块

 USB-TTL 模块

3.软件资源

Linux 5.4.31

4.环境准备

 Linux 虚拟环境

 安装好 SDK

5.操作步骤

5.1.移植 AP6212

这个移植一般分两步，设备树配置硬件信息和拷贝 wifi 固件到系统。

1) 设备树配置 wifi 硬件信息

351 /* Wifi */

352 &sdmmc3 {

353

arm,primecell-periphid = <0x10153180>;

354

pinctrl-names = "default", "opendrain", "sleep";

355

pinctrl-0 = <&sdmmc3_b4_pins_a>;

356

pinctrl-1 = <&sdmmc3_b4_od_pins_a>;

357

pinctrl-2 = <&sdmmc3_b4_sleep_pins_a>;

358

non-removable;

359

st,neg-edge;

360

bus-width = <4>;

361

vmmc-supply = <&v3v3>;

362

mmc-pwrseq = <&wifi_pwrseq>;

363

#address-cells = <1>;

364

#size-cells = <0>;

365

keep-power-in-suspend;

366

status = "okay";

367

368

brcmf: bcrmf@1 {

369

reg = <1>;

370

compatible = "brcm,bcm4329-fmac";

371

};

372 };

这里分别对几个关键设备树语法进行说明.

 non-removable:表示不能进行热插拔，设备一直连接(比如 eMMC),因为板载的

AP6212 一直连接，所以需要此属性，假如是 SDIO WIFI 模块则不需要配置MYIR-MYD-YA15XC-V2-SW-AN-ZH-L5.4.31_V1.0



bus-width = <4>：数据总线位

 vmmc-supply： 指向 regulator 设备树节点

 mmc-pwrseq：指定电源上电顺序

 keep-power-in-suspend：表示待机时不掉电

 mmc 控制器存在子节点时，必须指定下面两个选项

 #address-cells 值必须是 1

 #size-cells 值必须是 0

其中 MMC 子节点属性 reg 该值必须是 0~7，其中 0 表示 SD 卡，1~7 表示 SDIO 设

备比如 SDIO 接口的 WIFI 芯片。

2）配置内核

在内核目录运行 make menuconfig(先确认对应的 ARCH 是否是 arm)，检查对应的配

置选项

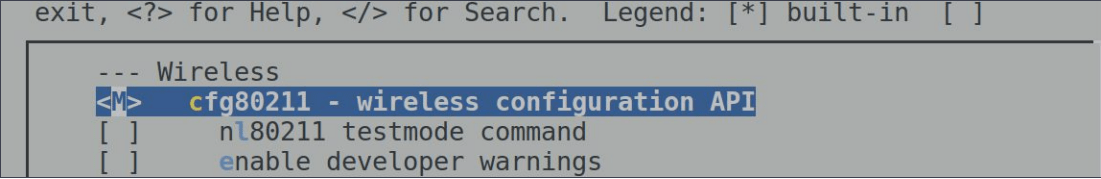

Networking support->Wireless->cfg80211 - wireless configuration API 配置为<M>



bus-width = <4>：数据总线位

 vmmc-supply： 指向 regulator 设备树节点

 mmc-pwrseq：指定电源上电顺序

 keep-power-in-suspend：表示待机时不掉电

 mmc 控制器存在子节点时，必须指定下面两个选项

 #address-cells 值必须是 1

 #size-cells 值必须是 0

其中 MMC 子节点属性 reg 该值必须是 0~7，其中 0 表示 SD 卡，1~7 表示 SDIO 设

备比如 SDIO 接口的 WIFI 芯片。

2）配置内核

在内核目录运行 make menuconfig(先确认对应的 ARCH 是否是 arm)，检查对应的配

置选项

Networking support->Wireless->cfg80211 - wireless configuration API 配置为<M>

图 5-1.无线设备管理配置图 5-1.无线设备管理配置

Device Drivers->Network device support->Wireless LAN-> <M> Broadcom FullMAC

WLAN driver

图 5-2.无线网络硬件 MAC 配置

3）编译并更新

编译内核模块和设备树(详情请参考 DG 手册)，然后更新到开发板上面，在终端中输

入命令检查 brcmfmac 驱动模块有没有加载。

root@myir:/# lsmod | grep brcm

brcmfmac

258048 0

cfg80211

585728 1 brcmfmac

brcmutil

16384 1 brcmfmac

4）驱动加载

当加载完成后，还需要加载固件，一般是驱动中断方式向系统文件申请固件，然后系

统文件把固件拷贝到内核 firmware buf，然后内核读取 wifi 固件并通过 SDIO 写入芯片内

部，这个固件路径一般是在内核定义好，也可以直接通过传入参数修改固件路径。默认固

件路径是/lib/firmware/brcm。

图 5-3.WIFI 固件路径

AP6212 模组 wifi 需要加载的固件为： brcmfmac43430-sdio.bin /brcmfmac43430-

sdio.myir,stm32mp157c-ya157c-v2.txt/brcmfmac43430-sdio.clm_blob

蓝牙需要加载的固件：BCM43430A1.hcd

5）wifi 测试过程

Wifi 测试详情请参考《MYD-YA15XC-T_Linux 软件评估指南》。

5.2.SDIO WIFI 移植和测试

SDIO WIFI 模块移植一般也是分两步，设备树配置硬件信息，因为这个 SDIO WIF 用

的 TF 卡接口，所以 SDMMC1 设备树不需要配置什么，默认就可以。然后拷贝 SDIO

WIFI 对应的固件到/lib/firmware/brcm。

1) 内核驱动配置

在内核目录运行 make menuconfig 确认对应的 SDIO WIFI 配置信息。

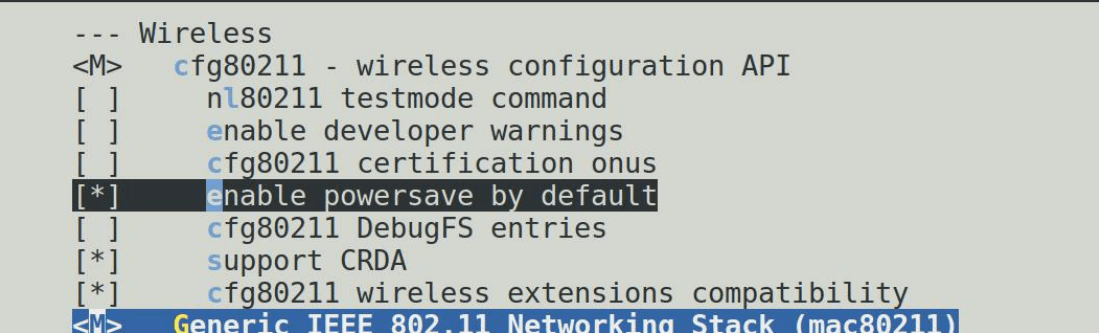

Networking support->Wireless-><M> cfg80211 - wireless configuration API->[*]

enable powersave by default

图 5-4.无线网络管理

Device Drivers->Network device support ->Wireless LAN-> [*]

SDIO bus interface

support for FullMAC driver

图 5-5.SDIO bus 接口支持

2) 查看接口

编译内核模块和设备树，然后更新到开发板上面，

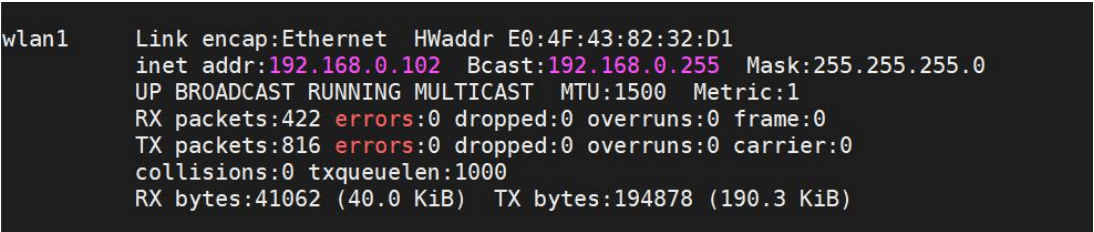

ifconfig -a 查看网络。

3) wifi 测试过程

root@myir:~# wpa_passphrase "TP-LINK_D87A" > wifi.conf

wangsuna123

root@myir:~# wpa_supplicant -B -c wifi.conf -i wlan1

Successfully initialized wpa_supplicant

root@myir:~# [ 241.197380] IPv6: ADDRCONF(NETDEV_CHANGE): wlan1: link bec

omes ready

root@myir:~#

root@myir:~# udhcpc -i wlan1

udhcpc: started, v1.29.3

udhcpc: sending discover

udhcpc: sending select for 192.168.0.102

udhcpc: lease of 192.168.0.102 obtained, lease time 7200

/etc/udhcpc.d/50default: Adding DNS 192.168.1.1

/etc/udhcpc.d/50default: Adding DNS 192.168.0.1

root@myir:~# echo "nameserver 114.114.114.114" > /etc/resolv.conf

root@myir:~# ping www.baidu.com

PING www.a.shifen.com (14.215.177.39) 56(84) bytes of data.

64 bytes from 14.215.177.39 (14.215.177.39): icmp_seq=1 ttl=53 time=28.5 ms

64 bytes from 14.215.177.39 (14.215.177.39): icmp_seq=2 ttl=53 time=36.6 ms

64 bytes from 14.215.177.39 (14.215.177.39): icmp_seq=3 ttl=53 time=34.8 ms
