一、板卡概述
基于XCVU440-FLGA2892的多核处理器多输入芯片验证板卡为实现网络交换芯片的验证，北京太速科技板卡，包括四个FMC接口、DDR、GPIO等，板卡用于完成甲方的芯片验证任务，多任务功能验证。

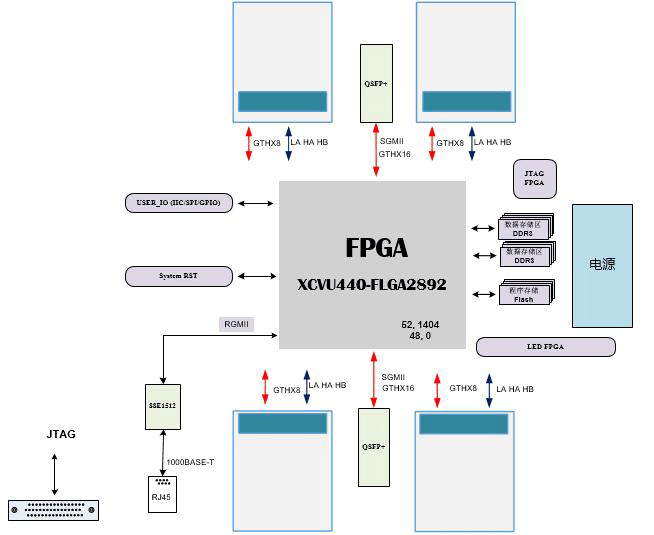

Figure 1.1 验证板卡框图
二、技术指标
1）FPGA 外接4 路FMC-HPC； 每个FMC支持GTH x8，LA、HA、HB接口。 单组GTH引脚分布不要跨越FPGA Bank。 在板卡布局时建议分散布局，更容易适配子卡。 2）FPGA 外接2 QSFP+接口。 3）FPGA 外接1个1000BASE-T千兆以太网。 4）FPGA 外挂两组DDR3颗粒，每组容量256M×16 共3片，40bit。 5）FPGA 外挂NorFlash 容量至少256MB； 6）FPGA 的加载模式为BPI 模式； 7）FPGA 预留User IO,至少预留x80，需要一部分做成上拉。 8）FPGA支持JTAG调试。 9）FPGA支持系统复位按键。 10）指示灯显示（电源输入指示灯、FPGA加载完成指示灯、FPGA可编程指示灯） 11）板卡要求工业级芯片。结构满足抗震要求 12）板卡提供散热板，+12V输入直流电源，提供过流，过压，反接保护。 13）板卡外形尺寸：310mm×250mm×18mm |
