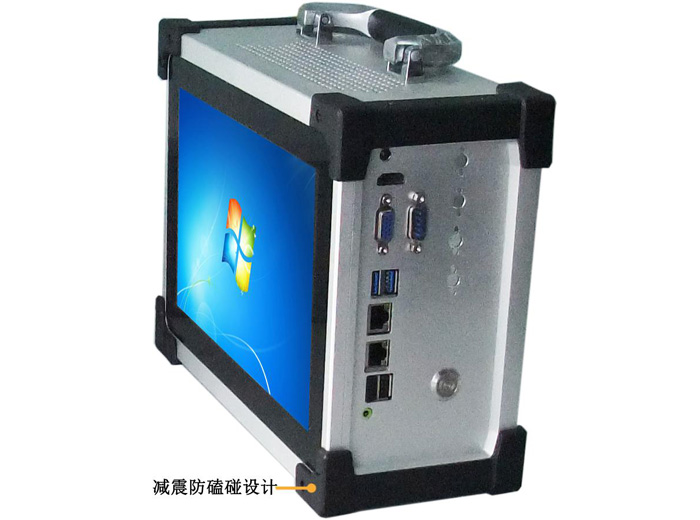

一、平台简介 数据处理便携式机箱平台是一个系列化产品，适合实验室、办公桌面、野外数据采集、数据模拟源、协议分析等定制化仪器使用。 北京太速科技

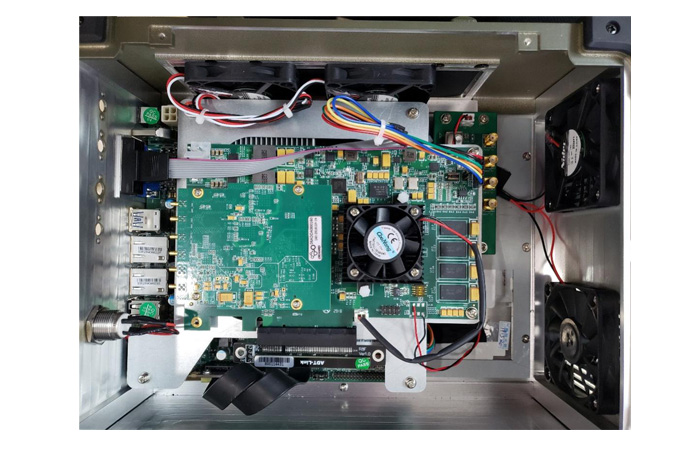

该平台内部目前由基于Kintex-7XC7K325T PCIeX8的FPGA接口卡和基于标准FMC规范的AD/DA数据采集卡以及Mini-ITX主板组成，支持2路AD输入，2路DA输出，实现2路14bit 400Msps AD 和2路16bit 400Msps DA功能；FPGA接口卡支持PCIeX8、64bit DDR3容量2GByte，支持各种接口输入，软件支持windows，Linux驱动。

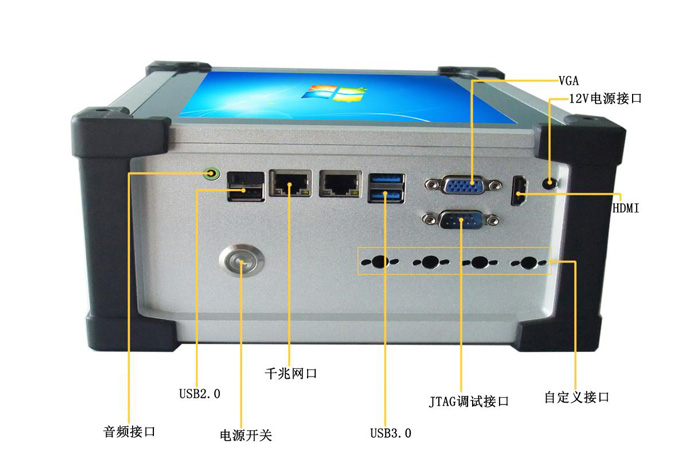

平台默认操作系统为win7 64位，支持win8系统；具备丰富的外设接口，如VGA、HDMI、千兆网口、USB2.0/3.0以及方便的JTAG调试口；平台存储为8G内存、256G固态硬盘，具备高速数据读写能力，可满足大多数应用场景。

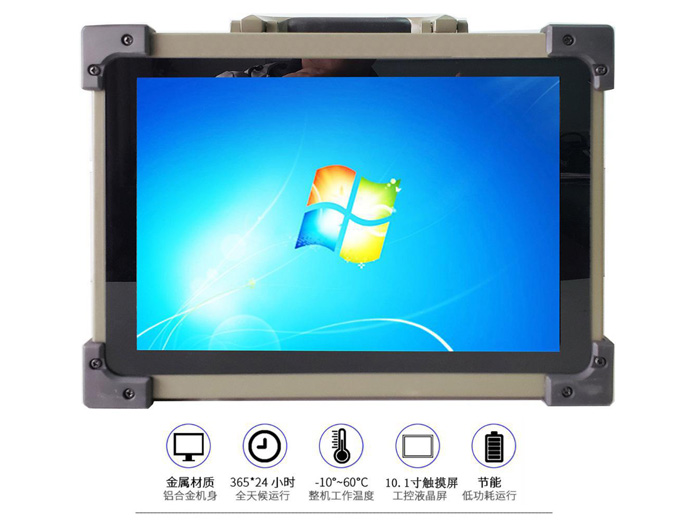

配置详细说明： | 一、机箱 | 材料 | 铝合金内部个别承重件为镀锌板 | 表面工艺 | 整体氧化外表面喷粉（军绿色） | 尺寸 | 270x110x200（mm）（W×H×D） | 整机重量 | 1.5 KG | 供电 | +12V | 散热方式 | 风冷散热 | 二、触摸屏 | 规格 | 10.1寸液晶电容触摸屏
尺寸/类型：10.1” 宽屏，LED背光；分辨率：1280*800；像素间距：0.158*0.158
最大色彩：16.2M；可视角度：垂直(+75° ~ -75°)，水平 (+75° ~ -75°)
亮度：300cd/㎡；对比度：700：1；反应时间：8ms；背光灯MTBF：50，000h
触摸屏：电容式 | 三、主板 | 外设接口 | VGA, HDMI, LVDS/EDP 支持同步/异步双显功能；6个USB（其中1 个USB3.0，2个板载插针）；6COM RS-232, COM3 可设置成RS485；双Intel PCI-E总线千兆网卡；1 个MINI PCIE 扩展, 1 个PCIE x4 扩展（实际为x4资源） | 电源 | DC 12V输入 | 处理器 | Intel® Core™第六代Skylake-U Soc i7处理器，型号为I7-6500U | 操作系统 | 支持windows 8;Windows 7等（预装Windows7系统） | 内存 | 1个笔记本内存插槽,支持DDR3/L 1066/1333/1600MHz 最大至8GB（预装8G内存条）； | 硬盘 | 1×mSATA2.0固态硬盘接口（预装朗科256G SSD硬盘:读：510MB/s，写：393MB/s）；
1×SATA 3.0,可外扩笔记本硬件2TB | 工作温度 | -15~60℃ | 存储温度 | -40~75℃ | 环境湿度 | 0~90% 空气湿度,无冷凝 | IP等级 | 显示面板IP65 | 冲击 | 10g acceleration, 11ms duration | 震动 | 5-17Hz/1.0mm amplitude, 17-200Hz/1.0g acceleration | EMC | GB9254-2008 class A | 防尘防水 | 独特的前面板设计，使整机结构坚固可靠，美观时尚。能符合绝大多数应用环境的防尘防水要求。 | WIFI无线网络 | 该系列平板电脑可以外接WIFI无线网卡或者网线连接 | 其他 | 可安装打印机、办公软件、媒体播放器等 | 产品定制 | 可根据需求定制 |
1、FMCJ450-基于ADRV9009的射频收发模块
一、板卡概述 ADRV9009是一款高集成度射频(RF)、捷变收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合，以满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。
接收路径由两个独立的宽带宽、直接变频接收器组成，具有一流的动态范围。该器件还支持用于TDD应用的宽带宽、时间共享观测路径接收器(ORx)。完整的接收子系统拥有自动和手动衰减控制、直流失调校正、正交误差校正(QEC)和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。还集成了多种辅助功能，比如模数转换器(ADC)、数模转换器(DAC)、用于功率放大器(PA)的通用输入/输出(GPIO)以及RF前端控制。
二、技术指标 - ● 双发射器
- ● 双接收器
- ● 双输入共享观察接收器
- ● 最大接收器带宽：200 MHz
- ● 最大可调谐发射器合成带宽：450 MHz
- ● 最大观察接收器带宽：450 MHz
- ● 全集成的小数 N 射频合成器
- ● 全集成的时钟合成器
- ● 适用于射频 LO 和基带时钟的多芯片相位同步
- ● JESD204B 数据路径接口
- ● 调谐范围：75 MHz 至 6000 MHz
2、AD采集和DA模拟源FMC 160-ADDA接口卡
该板卡可实现2路14bit 400Msps AD 和2路16bit 400Msps DA功能，遵循 VITA 57 标准，板卡可以直接与VME/VXS/AMC/VPX/PCI-E FPGA 载板连接使用，用于模拟信号、中频信号采集，信号发出等应用，是xilinx开发板设计的标准板卡。
功能和技术指标：- ● FMC接口,支持2路AD输入，2路DA输出。
- ● 两路AD , AD采用ADS5474芯片，该芯片集成了两个14位的高速ADC，采样速率高达400MSPS，物理接口为 SSMB。
- ● 两路DA，DA采用AD9122芯片，该芯片为16位分辨率，最大输入数据速率为400Msps，50欧姆阻抗，物理接口为 SSMB。
- ● 时钟采用温补晶振 10MHZ，1ppM， AD时钟芯片为AD9516 。
- ● 支持外时钟输入，通过SSMB接口切换,直接输入给AD芯片。
- ● FMC卡大小为：69mmX90mm。安装孔大小为2.7mm。
3、Camlink图像模拟源- FMC214
FMC连接器是一种高速多pin的互连器件，广泛应用于板卡对接的设备中，特别是在xilinx公司的所有开发板中都使用。该CamerLink子卡模块就专门针对xilinx开发板设计的标准板卡，用于视频信号检测，分析等应用。
技术参数- ● FMC接口，支持V7690T系列FPGA。
- ● 支持1路Full CamerLink输出。
- ● 一路串口用于调试，可支持RS232或RS485协议。
- ● Full = 1 Base + 2 Channel Link 基本单元。
- ● 最大传输速度：5.4Gb/S @ 85MHZ
- ● FMC卡大小为：76.5mmX69mm。安装孔大小为2.7mm。
- ● 储存温度：-20℃～ +70℃。
- ● 工作温度：商业级0℃～ +55℃，工业级 -20℃～ +55℃。
- ● 工作湿度：10%～80%
 - 内部集成板卡
- KC705E增强版基于FMC接口的Kintex-7XC7K325T PCIeX8接口卡
本板卡基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持各种接口输入，软件支持windows，Linux驱动。
功能和技术指标：
● 支持1路PCIe X8 支持PCI Express V1.1 V2.0标准；
● 支持64bitDDR3，最大容量2GByte；
● 支持1个FMC HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口，兼容ML605等开发板，前面板输出；
● 支持4个LED指示灯；
● 支持2个按钮；
● 所有器件支持商业级，工业级。
五、成果交付内容及形式
序号 | 名称 | 1 | ITX主板ITX-J1900DL266 | 2 | mSATA硬盘256G（品牌：朗科） | 3 | 内存条8G | 4 | KC705E 增强版基于FMC接口的 Kintex-7 XC7K325T PCIeX8 接口卡04XIXC7K0136 | 5 | FMC160-两路14位400Msps AD，两路16位400Msps DA FMC子卡模块06ADDA000160 | 6 | 电源适配器AC输入：~220V DC输出：+12V 10A | 7 | PCI-E 4X转8X显卡延长线 | 8 | 机箱（带触摸显示屏） |
软件代码
所有数据接口测试程序源代码及说明 ● 包括FPGADDR3读写测试程序，NorFlash加载测试程序，AD DA接口测试程序，RS422接口测试程序,PCI接口测试程序。
● PCI驱动及整体FPGA驱动程序甲方自行完成。
● 要求提供的源代码和相关说明文档为通过最终试验验证的稳定版本。 文档 - ● 板卡硬件详细使用说明书
- ● 板卡PCIe信号管脚定义表
- ● 板卡PDF格式原理图
