如何5秒钟看懂接线端子产品图
|
接线端子类属元器件，很多时候公司的采购人员不会对这类型产品做专门了解，往往需要依托产品设计工程师去选型。
小编认为这样会增加客户时间和人员成本，那么怎么5秒看懂端子呢？
举例说明：215系列的产品接线面积都为0.2-1.5mm2，它的IEC电压电流为800V/18A。

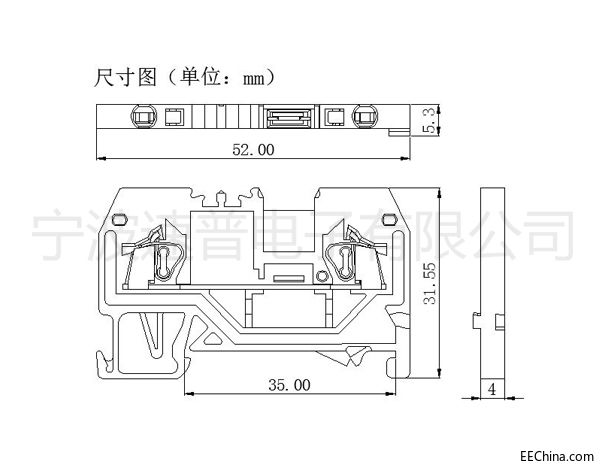

然后我们再来看它的尺寸图：
轨装弹簧接线端子是从三个里面来展示的，分别是正里面、侧立面和顶里面，
W代表端子长度为52mm、
H代表高度为31.55mm、
T代表宽度5.3mm（加产品凸起部位）和4mm（不加产品凸起部位）。
同时标注了试用导轨宽度为35mm。
以此类推，其他轨装弹簧接线端子尺寸图纸也是相同标注。
客户可以根据接线数选择所需的端子通道数，也可以从单片尺寸核算出速普单条接线端子排所需要的排线空间。
