PLC的保护解决方案详解 | 浪拓电子

已有 1458 次阅读2018-10-30 14:34

       PLC即Programmable logic Controller,意为可编程逻辑控制器,它是一种数字运算操作的电子控制系统,专门为在工业环境应用而设计,具有极高的抗干扰能力和和可靠性。它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算顺序控制及定时计数等面向用户的指令,并通过数字或模拟量输入/输出控制各种类型的生产操作过程。

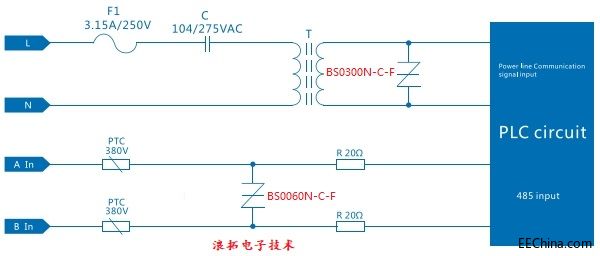

PLC在工业现场实际使用的过程中,由于工业现场环境较恶劣,接线工作量较大,难免会有接线错误,往往会将有功率限制的I/O端口,误接短路,造成端口过流烧毁,因此,PLC的每个I/O端口都很有必要设计过流保护措施,放置自恢复保险丝PPTC在每个I/O端口处,以避免误接短路事故的发生。这样,如果调试人员不小心在I/O端口短路,自恢复保险丝PPTC将会立刻启动保护,限制了I/O端口整个回路的工作电流,保护了PLC的主板。当故障排除,自恢复保险丝PPTC又很快自动恢复到低阻值状态,PLC又可以正常工作。

PLC使用中,I/O端口分数字量和模拟量端口,对于输入端口,又分数字量输入端口和模拟量输入端口。对于PLC电流模拟量输入端口,还需注意过压保护。

浪拓电子成立于2005,专注于GDT、TSS、TVS、ESD、复合器件等产品的研发、生产及销售,是国内一流的防护器件厂商。
