RS232/RS485接口防护方案

已有 812 次阅读2017-11-23 13:57

一、应用背景:

      RS485/232走线很长,易有雷击过压现象



二、方案说明及注意事项:

1.前端采用通流量大的GDT,泄放大电流。

2.后端采用反应时间快的TVS,残压低,有效保护RS485/232芯片。

3.中间采用PTC做退藕,让前端GDT更容易动作,达到泄放电流作用。

4.本方案满足IEC61000-4-2、GBT17626.2等静电标准,IEC61000-4-5、GBT17626.5等浪涌标准。

5.本方案在差模,共模均采用的是同型号的TVS和GDT,防护无死角。

6.可通过10/700μS(等效内阻40ohm)、1.2/50-8/20μS测试,具体防护等级需参考GDT和TVS的通流量。


、方案应用:

     1.监控/安防系统

     2.门禁系统

     3.铁路信号控制灯

     4.智能交通系统

     5.电表/水表/仪器仪表

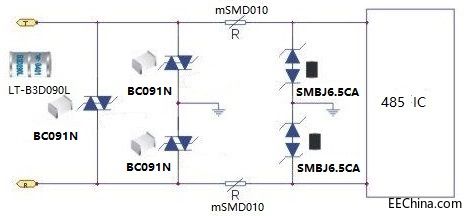

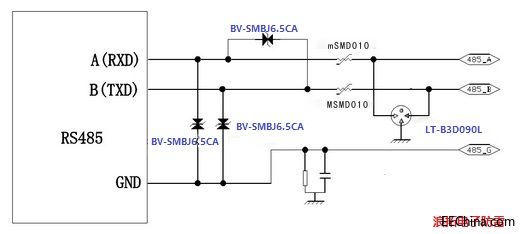

    四、防护电路图及产品外观

深圳浪拓电子产品及卖点:

浪拓电子保护器件种类最齐全,全系供应ESD、MOV、GDT、半导体放电管、TVS、TVS阵列。

半导体放电管:提供各种半导体保护晶闸管过压瞬态抑制装置,专为满足电信和数据网络设备的要求设计
瞬态抑制二极管:增量浪涌电阻较低,提供单双向极性,反向断态电压和峰值额定功率范围宽,提供高电流保护
气体放电管:为小型设备提供高电压瞬态浪涌保护,用于耗散大量能量 ,雷击电涌保护的理想选择,广泛应用于户外电信设备,提供引线型和表面贴装型配置
