如何合理选择电路保护元器件 | 浪拓电子

已有 688 次阅读2017-10-23 14:50

随着电子系统的复杂性和集成度越来越高,而工作电压越来越低,电子系统对可靠性、稳定性和安全性的要求也越来越高,电路保护设计的重要性也越来越强。在电路保护设计中,电路保护器件的选择和应用是否合理,将直接影响电子系统电路保护方案的保护效果。

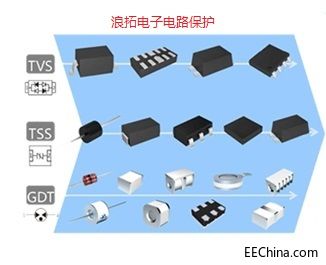

常见的电路保护器件之选型技巧:

陶瓷气体放电管选型要点:

1)直流击穿电压要高于线路运行电压的峰值,并留有一定的安全裕量

2)GDT的通流量应根据防雷电路的设计指标来定,GDT通流量需大于防雷电路设计的通流容量。

半导体放电管选型要点:

1)最大瞬间峰值电流IPP必须大于通讯设备标准的规定值。

2)开关电压Vs必须小于被保护电路所允许的最大瞬间峰值电压。

3)峰值断态电压必须大于被保护电路的最大工作电压。

4)若要使半导体放电管通过大的浪涌电流后自复位,器件的维持电流IH必须大于系统所能能提供的电流值。即:IH(系统电压/源阻抗)。

瞬态抑二极管选型要点:

1)TVS反向击穿电压要高于电路的正常工作电压,并留有一定的量。

2)根据不同的应用接口选择使用双向还是单向的TVS。

直流电源接口一般使用单向的TVS。

交流电源接口和通信接口一般使用双向的TVS。

3)根据要过的浪涌等级来选择不同功率的TVS

4)高频信号电路中,应㥷低结电容的TVS管。

压敏电阻选型要点:

1)压敏电压要高于电路的正常工作电压峰值,并留有一定安全裕量

2)压敏电阻的通流量应根据防雷电路的设计指标来定,一般而言,压敏电阻通流量需大于防雷电路设计的通流容量。

浪拓电子(LangTuo
浪拓电子有限公司成立于2005年,专注并深耕于电路保护领域,经过将近十载的发展,已成长为国内全方位的电路保护元器件提供商,从电路设计到产品测试,可一站式满足客户的电路保护方案需求。
