HDMI2.0的静电放电(ESD)保护

已有 1047 次阅读2017-10-9 10:05

选择适合HDMI 2.0的ESD保护二极管时要考虑的关键参数包括:

1.寄生电容。

HDMI 2.0中,高速最小化传输差分信号(TMDS)线可显示数据速率的增加。适合HDMI 2.0的TMDS线具有6Gbps的最高数据速率,而在HDMI 1.4中最高数据速率为3.4Gbps。在选择ESD保护二极管以确保TMDS线的信号完整性时,寄生电容成为最重要的参数之一。

当选择适合HDMI 2.0的ESD保护二极管时,务必要先考虑二极管的输入/输出(I/O)电容,确保二极管的电容符合TMDS线允许的电容预算。进行选择时,要找小于0.5pF的I/O电容。

2.钳位电压和动态电阻(RDYN)

当选择适用于HDMI的ESD保护二极管时,较低的电容并非唯一要考虑的参数。在ESD冲击中,随着系统处理器移向电压较低的节点,过电应力(EOS)引起故障的风险也会增加。当考虑ESD保护二极管时,一定要看器件的钳位电压和RDYN。

钳位电压是ESD二极管在ESD冲击中强行限制的电压。对ESD保护器件而言,这是最重要的参数之一,因为它是连接器的系统侧在ESD冲击中将承受的那种电压。

当为HDMI 2.0设计选择ESD保护二极管时,请关注两样主要东西:电容和RDYN。低寄生电容将确保该设计能保持HDMI 2.0信号完整性;而低RDYN则可在ESD冲击中确保低钳位电压。请考虑这些参数,以保证系统安全。

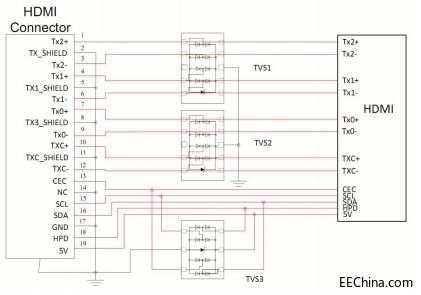

浪拓保护电路:

深圳浪拓电子专注于GDT、TSS、TVS、ESD、复合器件等产品的研发、生产及销售,是国内一流的防护器件厂商。
