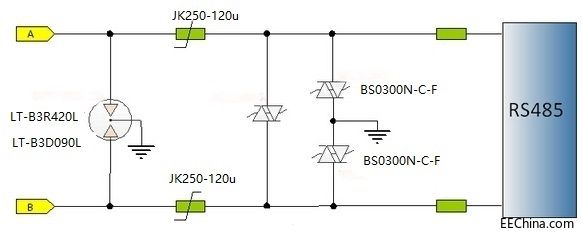

一、防护方案

二、应用环境

    1.RS485是半双工通信的，走线距离很长，易产生过压

    2.RS485走线放置于室外，易遭受雷击影响

    3.RS485走线与其他线路之间，易受干扰

三、方案阐述

    1.前级采用GDT，做共模防护。

    2.中间采用PTC，让前级GDT更容易动作，达到泄放电流作用。

    3.后级采用三颗TSS，残压低，反应时间快，对信号无衰减，不影响控制线的传输，差共模防护。

    4.满足ITU.K.21等浪涌测试标准。

    5.可通过 ITU.K.21 10/700μs-5/320μs 40Ω DM/CM：6KV浪涌测试。
