TVS（Transient Voltage Suppression）是一种限压保护器件，是利用器件的非线性特性将过电压钳位到一个较低的电压值实现对后级电路的保护。

TVS二极管广泛应用于半导体及敏感器件的保护，通常用于二级保护。基本都会是用于在陶瓷气体放电管之后的二级保护，也有用户直接将其用于产品的一级保护。其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。那么TVS管具体怎么选用呢？浪拓电子总结了以下几点：

　　1、首先确定被保护电路的最大直流或连续工作电压，电路的额定标准电压和“高端”容限。

　　2、TVS二极管的额定反向关断电压VWM应大于或等于被保护电路的最大工作电压，若选用的VWM太低，器件有可能进入雪崩状态或因反向漏电流太大影响电路的正常工作。

　　3、TVS二极管的最大箝位电压VC应小于被保护电路的损坏电压。

　　4、TVS二极管的最大峰值脉冲功率PW必须大于被保护电路内可能出现的峰值脉冲功率。

　　5、在确定了TVS二极管的最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

　　6、对于数据界面电路的保护，必须注意选取尽可能小的电容值C的TVS二极管器件。

　　7、带A的TVS二极管比不带A的TVS二极管 的离散性要好，在TVS二极管A前面加C的型号表示双向TVS二极管。

　　8、直流保护一般选用单向TVS二极管，交流保护一般选用双向TVS二极管，多路保护选用TVS二极管阵列器件，大功率保护选用TVS二极管专用保护模块。

　　9、TVS二极管可以在-55℃到+150℃之间工作，如果需要TVS二极管在一个变化的温度下工作，由于其反向漏电流ID是随温度的增加而增大；功耗随TVS二极管结温度增加而下降，故在选用TVS二极管时应考虑温度变化对其特性的影响。

　　10、TVS二极管可以串/并应用，串行连接分电压，并行连接分电流。但考虑到TVS二极管的离散性，使用时应尽可能的减少串/并数量。

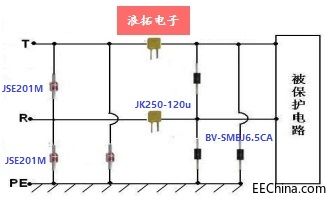

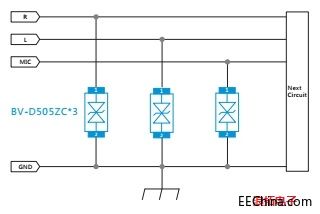

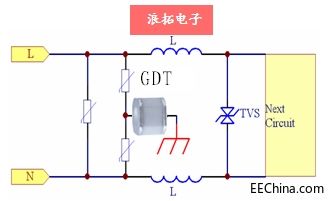

附：TVS二极管应用电路：
