B5G800L二极气体放电管【浪拓电子】

已有 662 次阅读2017-4-19 17:42

气体放电管B5G800L

气体放电管GDT 通常用于帮助防止电源线、通信线、信号线和数据传输线等灵敏电信设备受到瞬变浪涌电压导致的损害,这些电压一般是由雷击和设备转换操作造成的。气体放电管GDT 置于灵敏设备的前面或平行位置,起高阻抗元件的作用,同时不会影响正常操作的信号。



特点:

小尺寸Small size
快速响应时间Very fast response time
高稳定性Suitable for direct strikes
高雷击寿命Stable performance over life
低电容Very low capacitance
高绝缘电阻High insulation resistance



电参数

Dimensions dxl(Mm) 5.5x6.0
标称直流击穿电压:800V
直流击穿电压容差:±20%
冲击击穿电压:

测量值@1kV/μs,:< 1600V
标称耐冲击电流@10次,8/20μs:5kA
单次耐冲击电流@10次,8/20μs:10kA
绝缘电阻:> 1GΩ
电容@1MHz:< 1pF

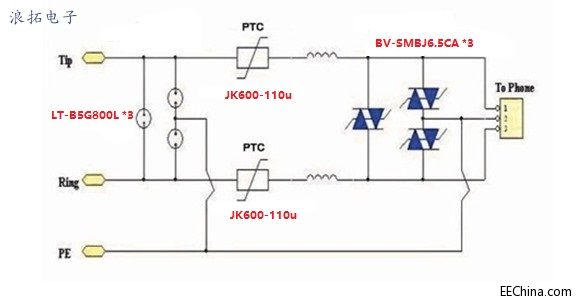

方案电路图

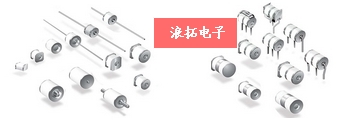

浪拓电子气体放电管为电子,通信及工业设备提供优质保护,气体放电管产品系列丰富,反应快速,具有稳定的保护水平。
