数能原厂灯带灯条恒流芯片1A系列1A20 1A020 1C020
已有 405 次阅读
2021-8-27 11:58
|
个人分类:
LED灯条专用IC方案
|
线性恒流LED驱动
路过
鸡蛋
鲜花
握手
雷人
收藏
邀请
举报
全部
作者的其他最新博客
•
超优势的一款LED灯条恒流二极管NU403,轻松实现dim to warm 变色调光
•
NU520业界独创的裸片倒装芯片,应用于COB灯条,恒流COB, COB集成光源,无主灯COB
•
路路恒流零外围驱动芯片NU504应用电路
•
宽电压双色调光方案芯片NU9910
•
汽车灯照明方案驱动芯片NU510ES
•
输出0-1.5A大电流的恒流驱动芯片NU405典型应用
发表评论
评论 (
1
个评论)
回复
vmxnl
2021-9-6 10:29
市场上很多汽车尾灯还有长距离灯条的渐亮的设计都离不开单片机的应用,通过单片机能更好的实现LED的亮度、光度、以及各种形状颜色的变化,但是单片机比较繁琐,要先编程,然后是制版,现在有个新的方案,无需通过单片机就能实现LED恒流灯条灯带渐亮,
NU501是一款线性定电流IC,品种为10-240mA,每5mA分为一档,具有应用简单,用途宽广,精度高等特点。
产品特性:
最简易之线性定电流组件
10mA~240mA 单通道,3 支封装脚位,定电流驱动器
固定电流设计,不需要外加电阻设定电流
宽电源电压范围 3V ~ 24V ±4% 电流精度
低输出端电压降 IPN = 20mA → VPN ≒ 0.3V IPN = 60mA → VPN ≒ 0.35V

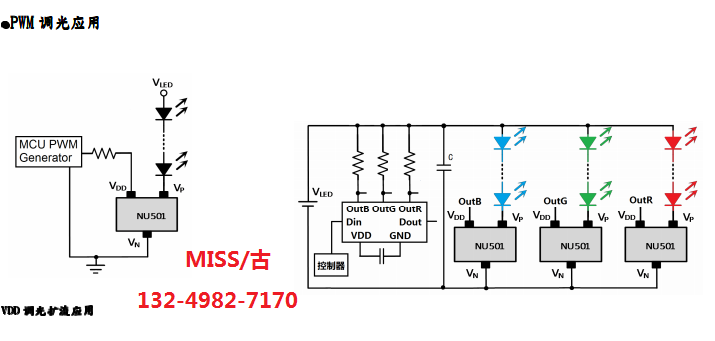

支持 3kHz PWM 调光 芯片接面工作温度 -40℃ ~ 125℃
电源及负载调变率 0.1%/V
线性过温保护
SOT23-3/SOT89 无铅环保封装
