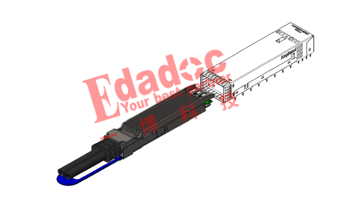

光模块为什么要制作一个厚厚的外壳呢?很多人的第一答案是为了防止EMI辐射,那有没有可能辐射是变好了,但是信号质量却变差了呢?
当然高速先生今天要说的肯定不是说插拔光模块的难易问题了,毕竟这个动作只会影响心情,并不会影响信号质量,而今天要说肯定是影响光模块信号质量的大事啦!
某客户做了一块光模块金手指的转接板,也就是一头是光模块金手指插进光模块连接器笼子里,另外一边转接到客户需要的其他接口上,客户在转接板上运行的速率是25Gbps的高速信号,遇到了这个很诡异的问题!

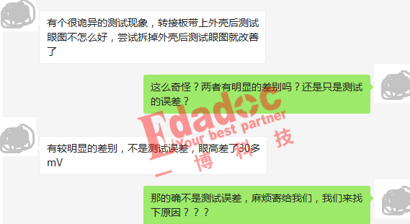

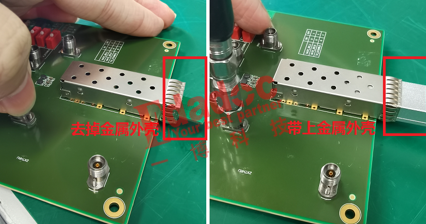

带上外壳和不带外壳会对信号质量差别很大?而且居然还是拆下金属外壳后信号质量更好?高速先生当时的确有点被这个客户描述的现象整不会了,最终让客户把他们的转接板寄给我们,由我们己来验证。

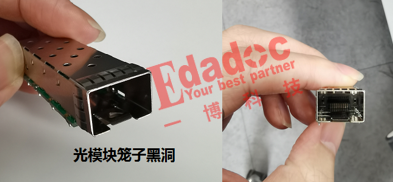

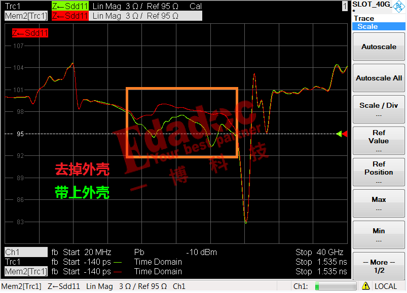

首先,看客户的产品,感觉还做得挺好的,尤其是这个金属外壳,先show给大家看看!看来光模块金属外壳虽然有协议的宽泛要求,但是细节上还是可以根据制作商的不同而不同,在光模块这种速率动不动就超过10G甚至25G的传输情况下,很多细节都会影响它的信号质量,这个案例就是一个很隐蔽的影响因素!
